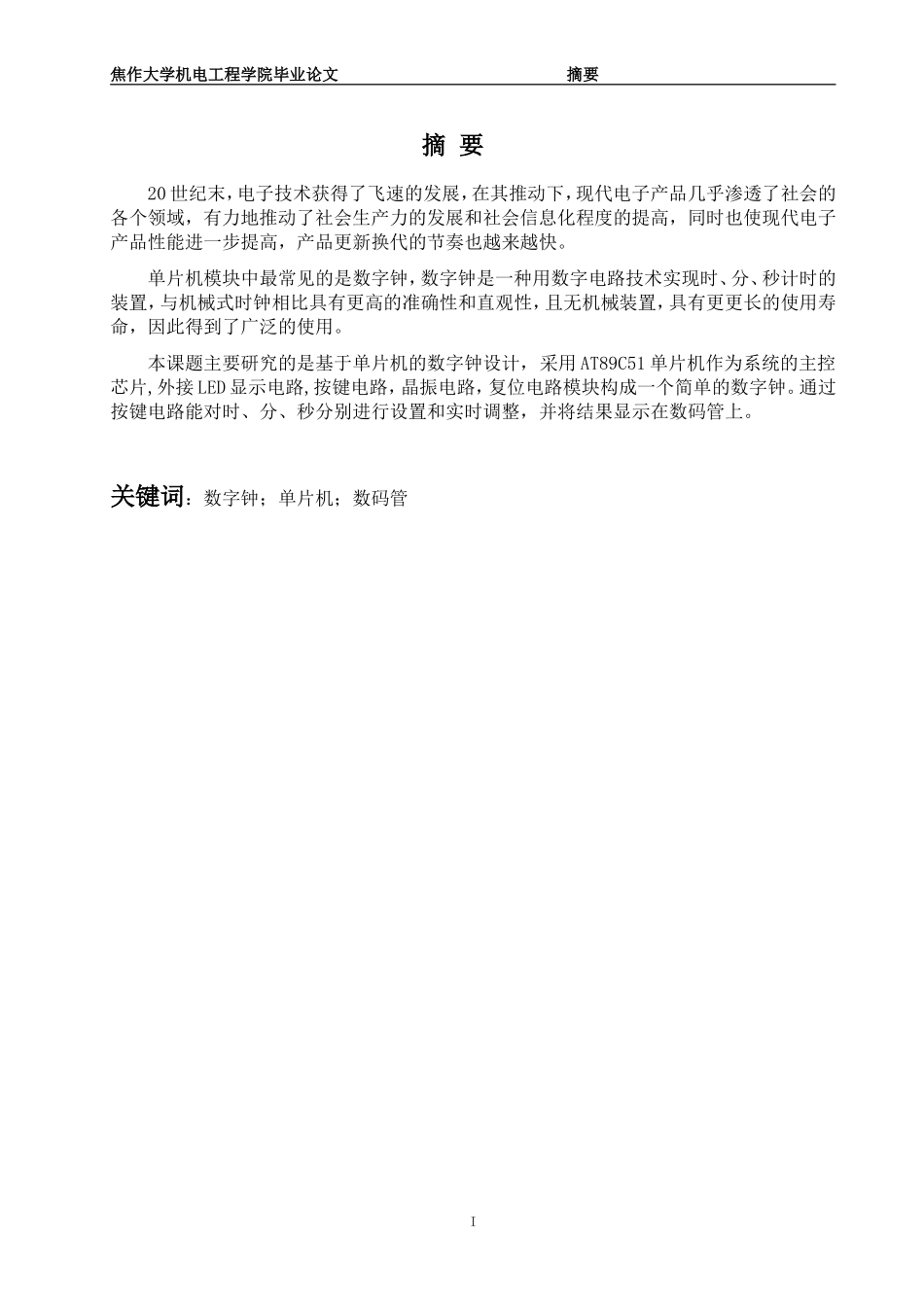

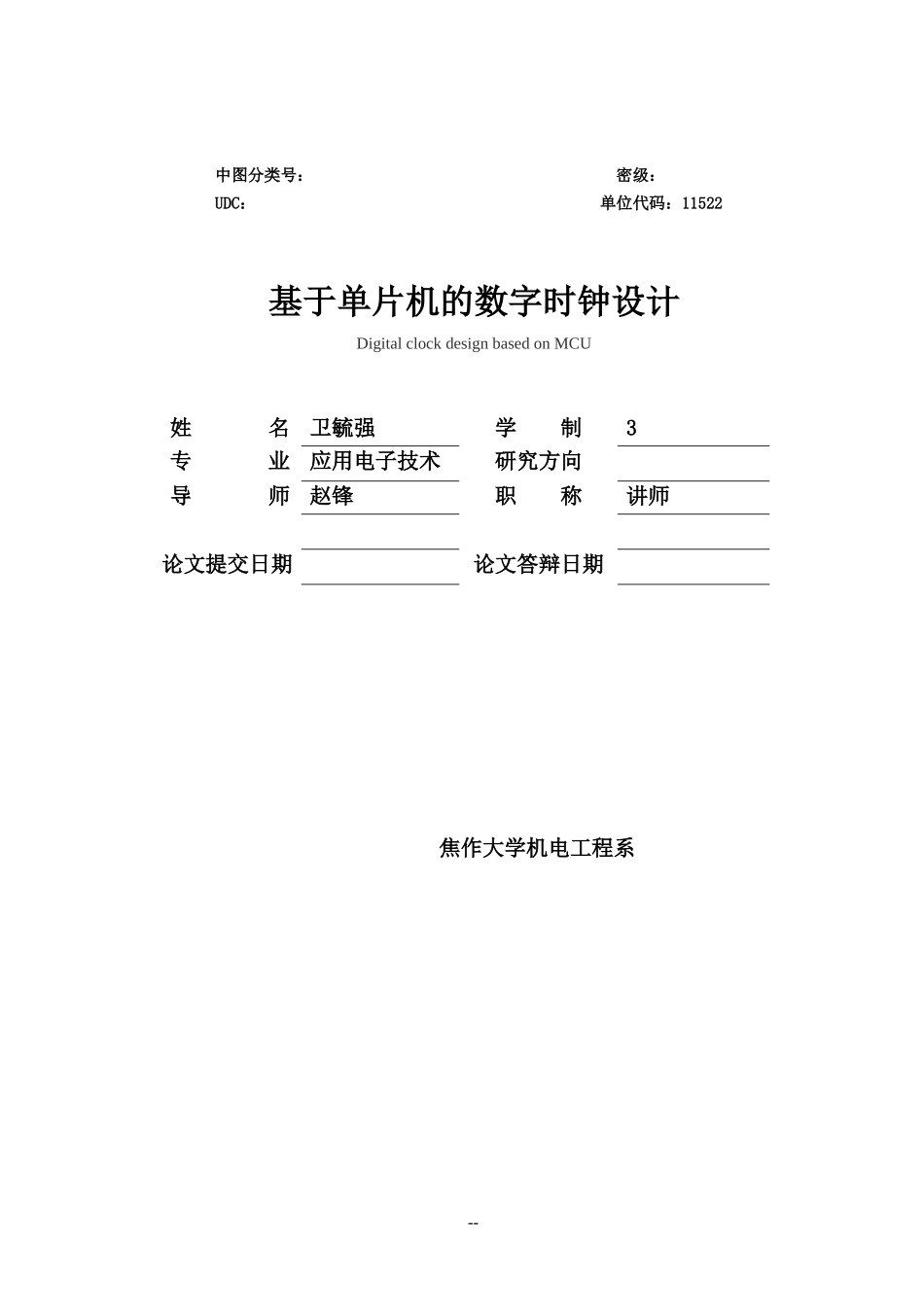

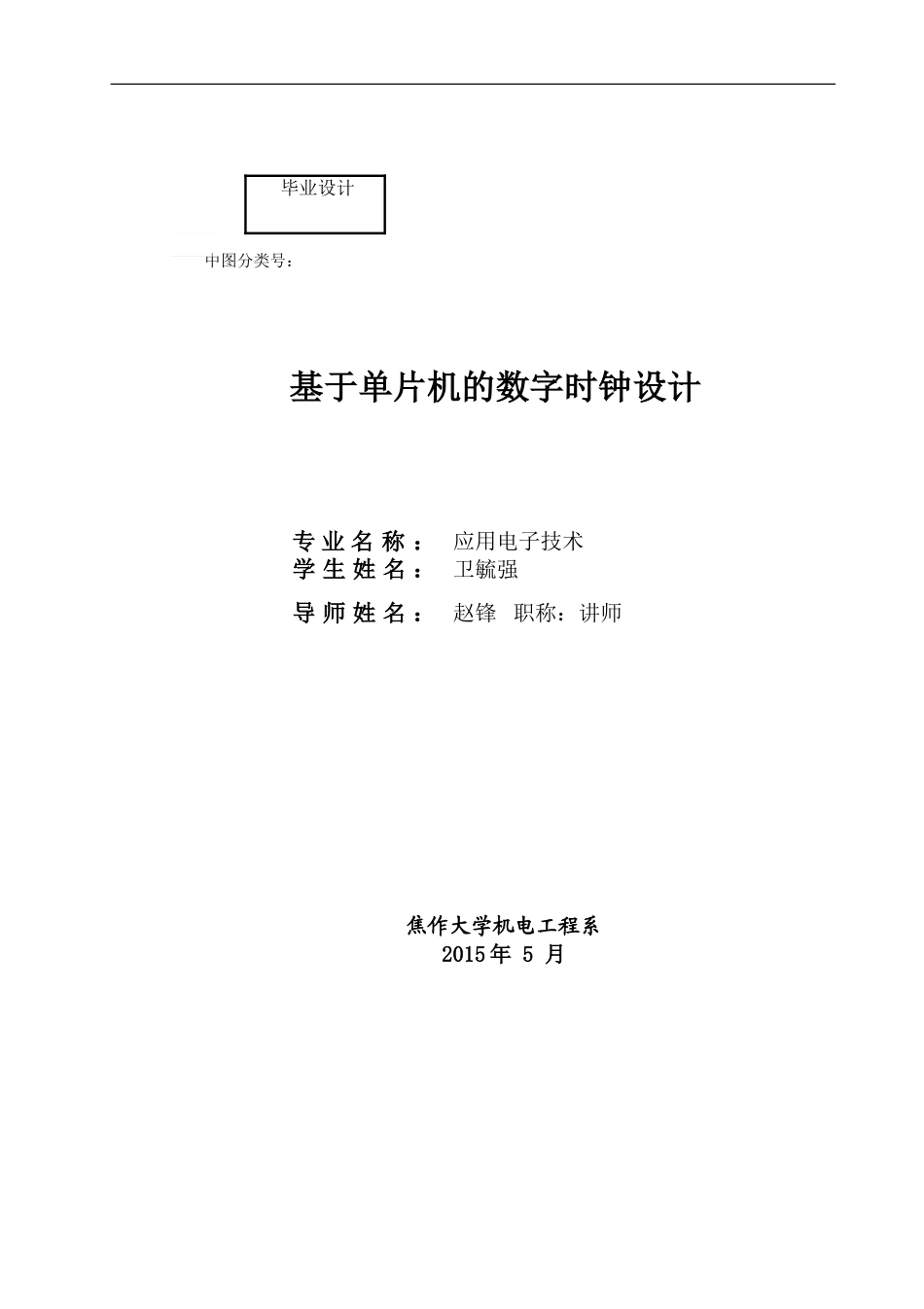

中图分类号：基于单片机的数字时钟设计专业名称：应用电子技术学生姓名：卫毓强导师姓名：赵锋职称：讲师焦作大学机电工程系2015年5月毕业设计中图分类号：密级：UDC：单位代码：11522基于单片机的数字时钟设计DigitalclockdesignbasedonMCU姓名卫毓强学制3专业应用电子技术研究方向导师赵锋职称讲师论文提交日期论文答辩日期焦作大学机电工程系--I焦作大学机电工程学院毕业论文摘要摘要20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。单片机模块中最常见的是数字钟，数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。本课题主要研究的是基于单片机的数字钟设计，采用AT89C51单片机作为系统的主控芯片,外接LED显示电路,按键电路，晶振电路，复位电路模块构成一个简单的数字钟。通过按键电路能对时、分、秒分别进行设置和实时调整，并将结果显示在数码管上。关键词：数字钟；单片机；数码管II焦作大学机电工程学院毕业论文摘要AbstractElectronictechnologyhasbeendevelopedrapidlyinthe20century,withitsmodernelectronicproducts,pushedbyalmostpermeatedeveryareaofsocietyhasvigorouslypromotedsocialproductiveforcesdevelopmentandimprovementofsocialinformatizationlevel,alsomakemodernelectronicproductperformancefurtherimproved,andtherhythmofupgradeitsproductsisbecomingmoreandmorequickly.ThemostcommonSCMmoduleisadigitalclock,adigitalclockisakindofdigitalcircuittechnologyimplementation,minutesandseconds,thetimingdevicewithmechanicalclockcomparedwithhigheraccuracyandintuitiveandnomechanicaldevice,hasmorelongerservicelife,soithasbeenwidelyused.ThistopicresearchisthedigitalclockdesignbasedonSCM,AT89C51SCMasthemaincontrolchipsystem,externalLEDdisplaycircuit,keycircuits,crystalscircuit,resetcircuitmoduleconstituteasimpledigitalclock.Throughthekeycircuitscanrespectivelythediffculties,minutesandsecondssettingandreal-timeadjustment,andtheresultshowedthatinthedigitaltube.Keywords:digitalclock;SCM;digitalIII焦作大学机电工程学院毕业论文目录目录摘要......................Ⅰ第1章引言.................................................(1)第2章单片机介绍............................................(2)第3章数字钟硬件设计........................................(3)3.1系统方案的确定..........................................(3)3.2功能分析................................................(3)3.3数字钟设计原理..........................................(3)3.3.1键盘控制电路........................................(4)3.3.2晶振电路............................................(4)3.3.3复位电路............................................(5)3.3.4数码显示电路........................................(6)第4章.数字钟的软件设计......................................(7)4.1程序设计内容............................................(7)4.2系统设计流程图..........................................(7)4.2.1主程序流程..........................................(7)4.2.2定时器中断流程......................................(8)4.2.3时间显示流程图......................................(9)第5章.系统调试.............................................(10)5.1KeilC51软件环境简介..................................(10)5.2Proteus软件环境简介...................................(11)5.3数字钟系统PROTUES仿真调试结果........................(12)5.3.1引脚连接...........................
