基于土壤湿度检测的自动浇花系统设计VIP免费

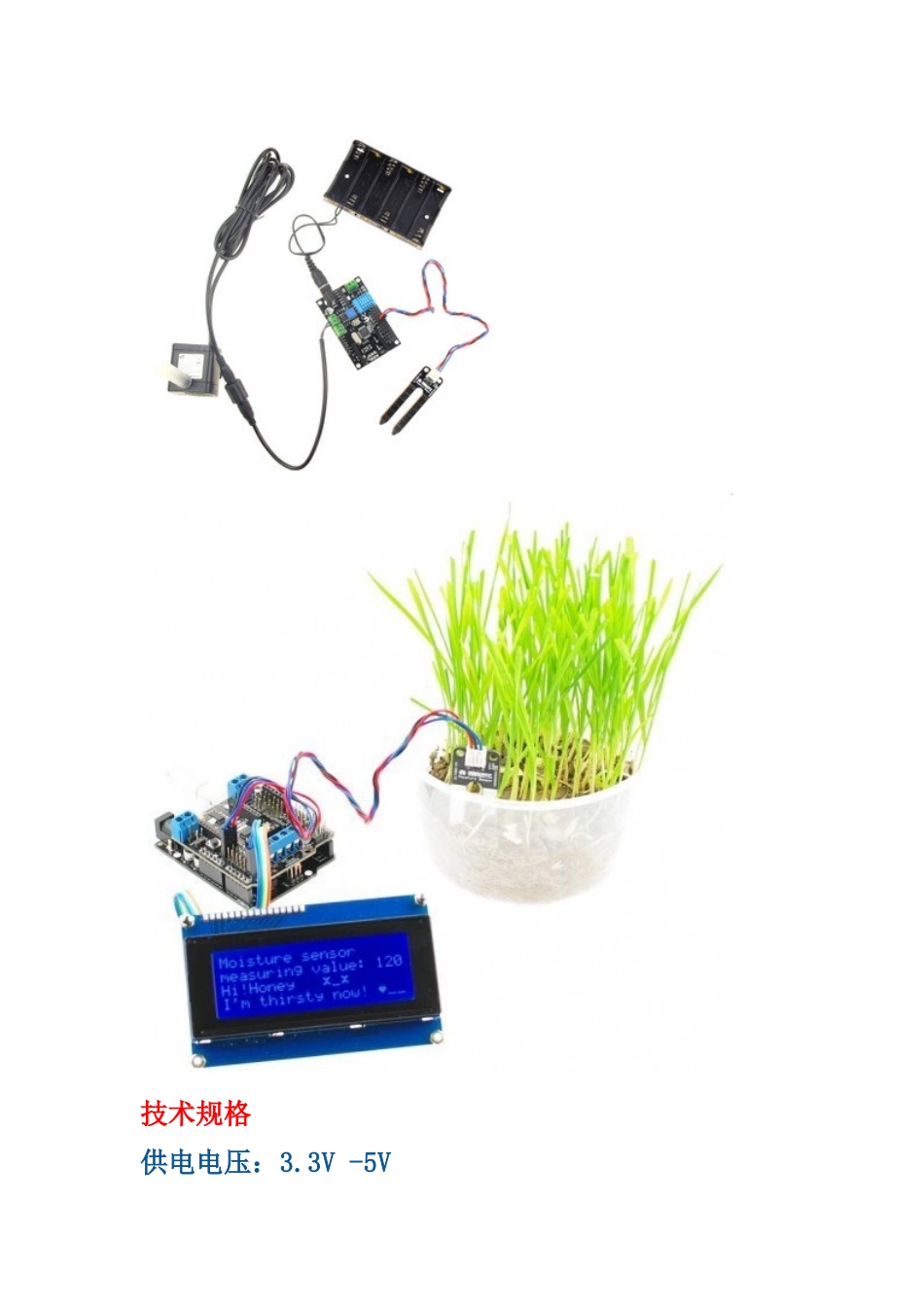

ArduinoMoistureSensor土壤湿度传感器自动浇花请看下面PDF技术文件介绍这个水分传感器可用于检测土壤的水分，当土壤缺水时，传感器输出值将减小，反之将增大。使用这个传感器制作一款自动浇花装置，让您的花园里的植物不用人去管理。传感器表面做了镀金处理，可以延长它的使用寿命。将他插入土壤，然后使用AD转换器读取它。在他的帮助下，植物会提醒您：嘿，我渴了，请给我一点水。技术规格供电电压：3.3V或5V接口定义：1脚信号，2脚地，3脚电源正输出信号类型：模拟量使用寿命：大约1年（表面镀金处理，加强了导电性和抗腐蚀性）模块尺寸：20X60mm这是一个简易的水分传感器可用于检测土壤的水分，当土壤缺水时，传感器输出值将减小，反之将增大。使用这个传感器制作一款自动浇花装置，让您的花园里的植物不用人去管理。传感器表面做了镀金处理，可以延长它的使用寿命。将他插入土壤，然后使用AD转换器读取它。在他的帮助下，植物会提醒您：嘿，我渴了，请给我一点水。技术规格供电电压：3.3V-5V工作电流：最大45mA输出电压：0-2.3V【2.3V是完全浸泡在水中的电压值】5V供电，湿度越大输出电压越大。接口定义：1脚信号，2脚地，3脚电源正使用寿命：大约1年（表面镀金处理，加强了导电性和抗腐蚀性）模块尺寸：60X20X5mmPDF：SEN0114资料概述这是一个简易的水分传感器可用于检测土壤的水分，当土壤缺水时，传感器输出值将减小，反之将增大。使用这个传感器制作一款自动浇花装置，让您的花园里的植物不用人去管理。传感器表面做了镀金处理，可以延长它的使用寿命。将它插入土壤，然后使用AD转换器读取它。在他的帮助下，植物会提醒您：嘿，我渴了，请给我一点水。技术指标电源电压:3.3vor5v输出电压:0~2.3v工作电流:最大45mA接口定义：1脚信号，2脚地，3脚电源正使用寿命：1年左右模块尺寸:60x20x5mm典型电压值:1.0~300:干燥土壤2.300~700:湿润土壤3.700~950:放到水中土壤湿度传感器工作原理土壤湿度传感器是判断土壤中水分含量的多少来判定土壤的湿度大小。如图所示，当土壤湿度传感器探头悬空时，三极管基极处于开路状态，三极管截止输出为0；当插入土壤中时由于土壤中水分含量不同，土壤的电阻值就不同，三极管的基极就提供了大小变化的导通电流，三极管集电极到发射极的导通电流受到基极控制，经过发射极的下拉电阻后转换成电压。土壤湿度传感器的测试这里我们使用Arduino控制器来做测试，Arduino内部自带10位AD采样电路，程序简单，使用非常方便。Arduino实验代码如下：/*#Examplecodeforthemoisturesensor#Editor:Lauren#Date:13.01.2012#Version:1.0#ConnectthesensortotheA0(Analog0)pinontheArduinoboard#thesensorvaluedescription#0~300drysoil#300~700humidsoil#700~950inwater*/voidsetup(){Serial.begin(57600);}voidloop(){Serial.print("MoistureSensorValue:");Serial.println(analogRead(0));delay(100);}土壤湿度检测及自动浇水系统设计1设计主要内容及要求1.1设计目的：随着人们生活水平的提高花卉逐渐受到人们的青睐，本设计要求利用单片机设计一款家庭智能浇花器，实现自动浇花，节省人力，方便人们出差的时候不至于影响花卉的生长，如果在家也可以关断浇花器。（1）了解土壤湿度检测的基本知识以及电工电子学、单片机、传感器等相关技术。（2）初步掌握常用土壤湿度检测传感器的特点和应用场合，并选择恰当方法应用于本设计。1.2基本要求（1）通过c8051f020单片机编程来实现土壤湿度的实时显示，并具有超量程报警装置。（2）要求设计相关传感器系统和控制系统实现自动浇水功能。（3）要求设计相关的硬件电路，包括传感器的选型、控制系统和显示系统的硬件电路设计。1.3发挥部分自由发挥2设计过程及论文的基本要求：2.1设计过程的基本要求（1）基本部分必须完成，发挥部分可任选；（2）符合设计要求的报告一份，其中包括总体设计框图、电路原理图各一份；（3）报告的电子档需全班统一存盘上交。2.2课程设计论文的基本要求（1）参照毕业设计论文规范打印，包括附录中的图纸。项目齐全、不许涂改，不少于4000字。图纸为A4，所有插图不允许复印。（2）装订顺序：封...
