基础阶段排水方案(1)VIP专享VIP免费

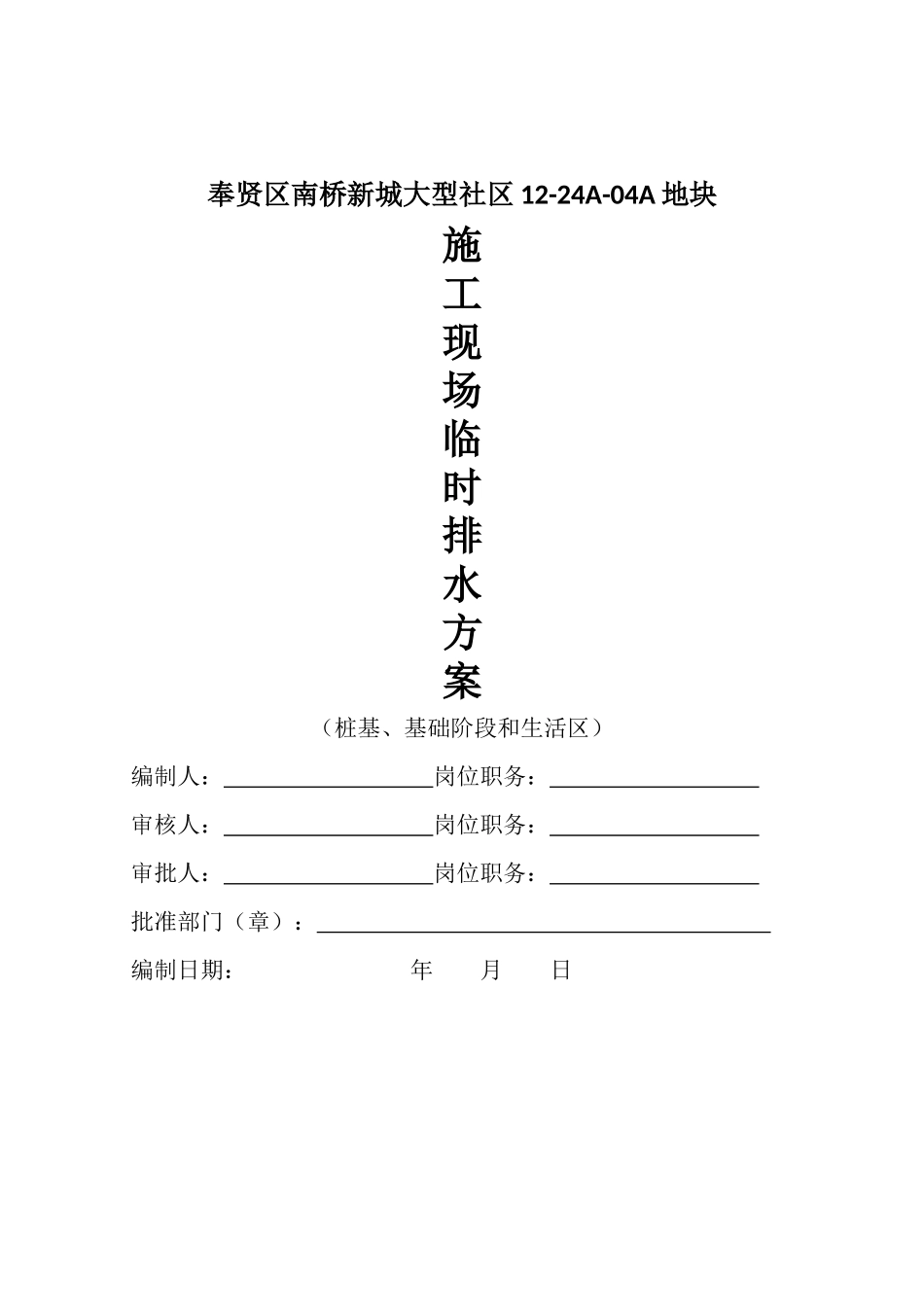

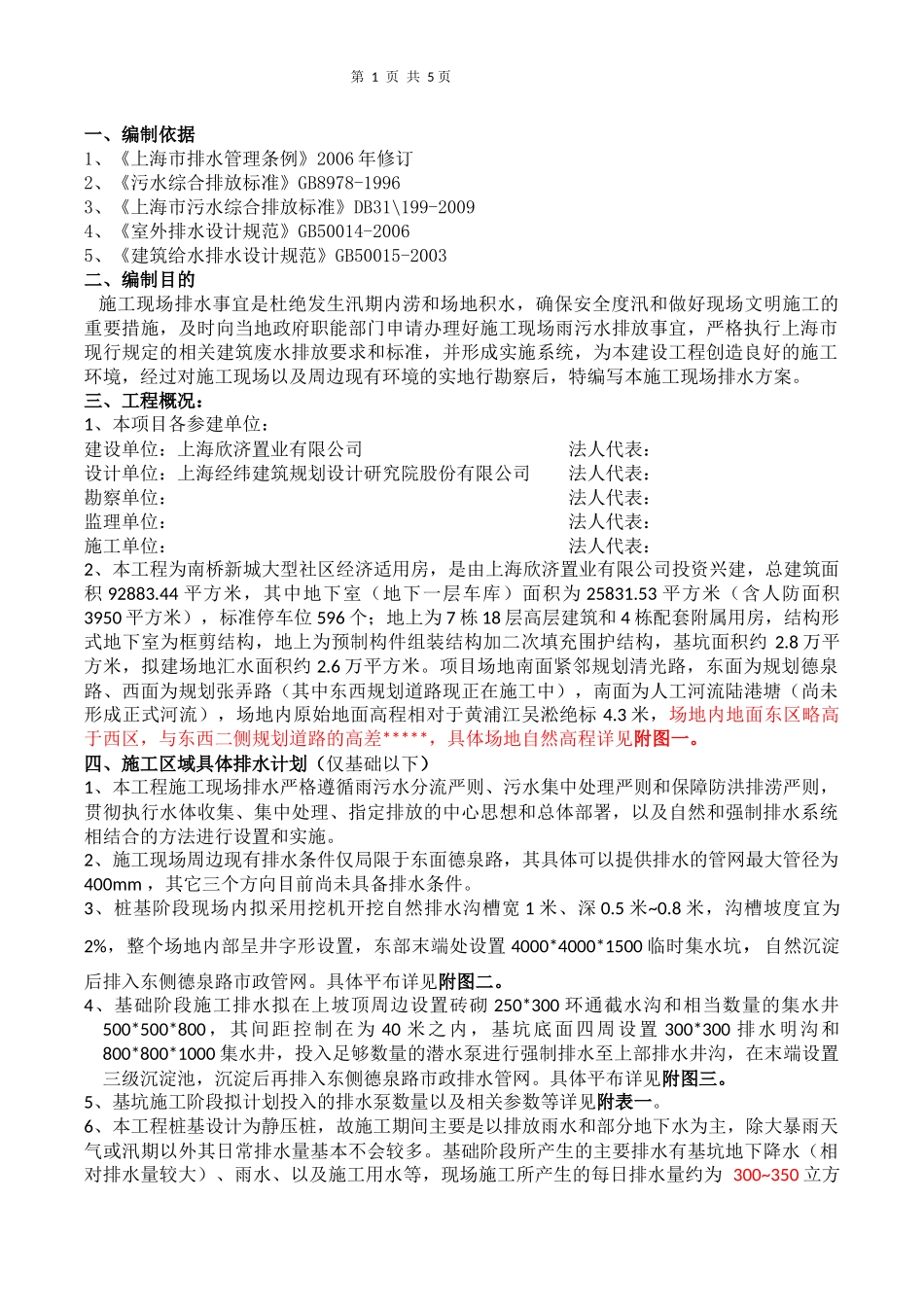

奉贤区南桥新城大型社区12-24A-04A地块施工现场临时排水方案（桩基、基础阶段和生活区）编制人：岗位职务：审核人：岗位职务：审批人：岗位职务：批准部门（章）：编制日期：年月日第1页共5页一、编制依据1、《上海市排水管理条例》2006年修订2、《污水综合排放标准》GB8978-19963、《上海市污水综合排放标准》DB31\199-20094、《室外排水设计规范》GB50014-20065、《建筑给水排水设计规范》GB50015-2003二、编制目的施工现场排水事宜是杜绝发生汛期内涝和场地积水，确保安全度汛和做好现场文明施工的重要措施，及时向当地政府职能部门申请办理好施工现场雨污水排放事宜，严格执行上海市现行规定的相关建筑废水排放要求和标准，并形成实施系统，为本建设工程创造良好的施工环境，经过对施工现场以及周边现有环境的实地行勘察后，特编写本施工现场排水方案。三、工程概况：1、本项目各参建单位：建设单位：上海欣济置业有限公司法人代表：设计单位：上海经纬建筑规划设计研究院股份有限公司法人代表：勘察单位：法人代表：监理单位：法人代表：施工单位：法人代表：2、本工程为南桥新城大型社区经济适用房，是由上海欣济置业有限公司投资兴建，总建筑面积92883.44平方米，其中地下室（地下一层车库）面积为25831.53平方米（含人防面积3950平方米），标准停车位596个；地上为7栋18层高层建筑和4栋配套附属用房，结构形式地下室为框剪结构，地上为预制构件组装结构加二次填充围护结构，基坑面积约2.8万平方米，拟建场地汇水面积约2.6万平方米。项目场地南面紧邻规划清光路，东面为规划德泉路、西面为规划张弄路（其中东西规划道路现正在施工中），南面为人工河流陆港塘（尚未形成正式河流），场地内原始地面高程相对于黄浦江吴淞绝标4.3米，场地内地面东区略高于西区，与东西二侧规划道路的高差*****，具体场地自然高程详见附图一。四、施工区域具体排水计划（仅基础以下）1、本工程施工现场排水严格遵循雨污水分流严则、污水集中处理严则和保障防洪排涝严则，贯彻执行水体收集、集中处理、指定排放的中心思想和总体部署，以及自然和强制排水系统相结合的方法进行设置和实施。2、施工现场周边现有排水条件仅局限于东面德泉路，其具体可以提供排水的管网最大管径为400mm，其它三个方向目前尚未具备排水条件。3、桩基阶段现场内拟采用挖机开挖自然排水沟槽宽1米、深0.5米~0.8米，沟槽坡度宜为2%，整个场地内部呈井字形设置，东部末端处设置4000*4000*1500临时集水坑，自然沉淀后排入东侧德泉路市政管网。具体平布详见附图二。4、基础阶段施工排水拟在上坡顶周边设置砖砌250*300环通截水沟和相当数量的集水井500*500*800，其间距控制在为40米之内，基坑底面四周设置300*300排水明沟和800*800*1000集水井，投入足够数量的潜水泵进行强制排水至上部排水井沟，在末端设置三级沉淀池，沉淀后再排入东侧德泉路市政排水管网。具体平布详见附图三。5、基坑施工阶段拟计划投入的排水泵数量以及相关参数等详见附表一。6、本工程桩基设计为静压桩，故施工期间主要是以排放雨水和部分地下水为主，除大暴雨天气或汛期以外其日常排水量基本不会较多。基础阶段所产生的主要排水有基坑地下降水（相对排水量较大）、雨水、以及施工用水等，现场施工所产生的每日排水量约为300~350立方第2页共5页米，而生活区日常排水主要由雨水和生活用水两方面，日常排放量约位100~150立方米。7、由于西侧张弄路的市政管网目前尚未具备排水功能，北侧陆港塘尚未通流，南侧青光路也不具备排水功能，所以现场冲洗场地宜先设置在生活区西面围墙西侧原有道路的入口大门内，考虑到整个内部场地几乎全部为地下室区域而最终需全部挖空，故基础阶段不宜设置自动式的冲洗场地和设备，所以拟采用机械人工冲洗方式对出入大门的车辆进行冲洗，经过临时设置的三级沉淀池后排入东侧德泉路市政排水管网，待整个地下室出±0.00以后再在西侧张弄路或东侧德泉路施工主次入口处设置自动喷淋洗车设备和三级沉淀池等。三级沉淀池具体做法详见附图四。五、生活区具体排水计划1、生活区平面布置图详见附图四。整个生活区占地面积约6500平方米，拟...
