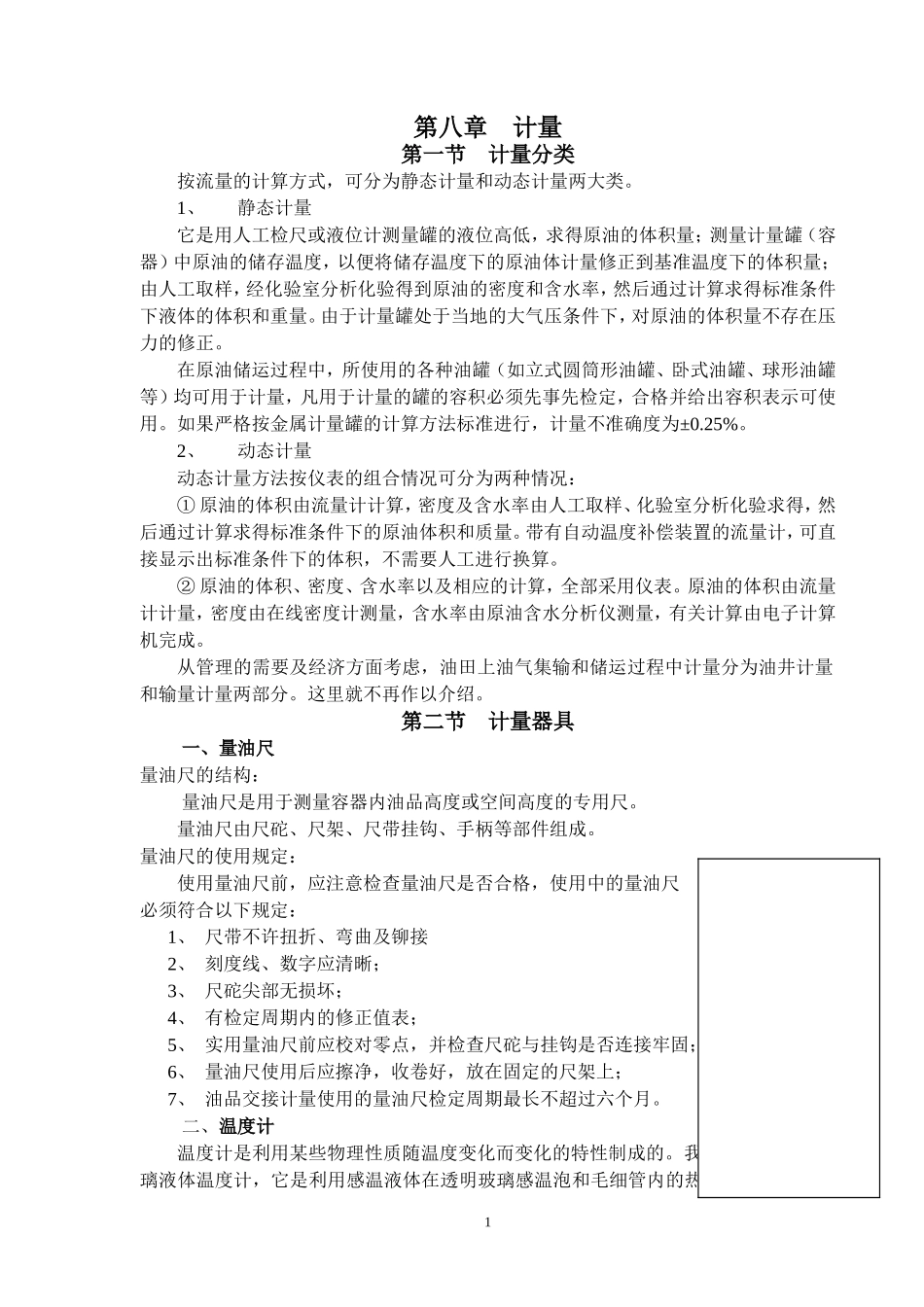

第八章计量第一节计量分类按流量的计算方式，可分为静态计量和动态计量两大类。1、静态计量它是用人工检尺或液位计测量罐的液位高低，求得原油的体积量；测量计量罐（容器）中原油的储存温度，以便将储存温度下的原油体计量修正到基准温度下的体积量；由人工取样，经化验室分析化验得到原油的密度和含水率，然后通过计算求得标准条件下液体的体积和重量。由于计量罐处于当地的大气压条件下，对原油的体积量不存在压力的修正。在原油储运过程中，所使用的各种油罐（如立式圆筒形油罐、卧式油罐、球形油罐等）均可用于计量，凡用于计量的罐的容积必须先事先检定，合格并给出容积表示可使用。如果严格按金属计量罐的计算方法标准进行，计量不准确度为±0.25%。2、动态计量动态计量方法按仪表的组合情况可分为两种情况：①原油的体积由流量计计算，密度及含水率由人工取样、化验室分析化验求得，然后通过计算求得标准条件下的原油体积和质量。带有自动温度补偿装置的流量计，可直接显示出标准条件下的体积，不需要人工进行换算。②原油的体积、密度、含水率以及相应的计算，全部采用仪表。原油的体积由流量计计量，密度由在线密度计测量，含水率由原油含水分析仪测量，有关计算由电子计算机完成。从管理的需要及经济方面考虑，油田上油气集输和储运过程中计量分为油井计量和输量计量两部分。这里就不再作以介绍。第二节计量器具一、量油尺量油尺的结构：量油尺是用于测量容器内油品高度或空间高度的专用尺。量油尺由尺砣、尺架、尺带挂钩、手柄等部件组成。量油尺的使用规定：使用量油尺前，应注意检查量油尺是否合格，使用中的量油尺必须符合以下规定：1、尺带不许扭折、弯曲及铆接2、刻度线、数字应清晰；3、尺砣尖部无损坏；4、有检定周期内的修正值表；5、实用量油尺前应校对零点，并检查尺砣与挂钩是否连接牢固；6、量油尺使用后应擦净，收卷好，放在固定的尺架上；7、油品交接计量使用的量油尺检定周期最长不超过六个月。二、温度计温度计是利用某些物理性质随温度变化而变化的特性制成的。我们最常用的是玻璃液体温度计，它是利用感温液体在透明玻璃感温泡和毛细管内的热膨胀作用来测量1温度的。按温度计的结构，分为内标式和外标式两种，按使用时的浸没深度分为全浸式和局浸式两种，我们常用的温度计为外标式和全浸式。温度计的使用规定：1、玻璃棒内的毛细管水银柱不许断裂；2、感温泡无裂痕；3、温度计的刻线和数字应清晰；4、有检定周期内的修正值表。三、密度计又称浮计，它使用来测量液体密度的，通常把用于测量石油密度的密度计称为石油密度计。石油密度计的结构如图所示：石油密度计由躯体、压载室、干管3部分组成。常用的石油密度计的类型有SY—Ⅰ型和SY—Ⅱ型。为计量而使用的密度计为SY—Ⅰ型，最小分度值为0.0005g/cm3的石油密度计。密度计使用应符合下列规定：1、密度计的玻璃应光洁、透明、无裂痕和其他不影响读数的缺陷；2、密度计的分度标尺刻线和数字应清晰，标尺纸条应牢固地贴于干管内壁；3、密度计的金属弹丸不得有明显的移动。4、应有检定周期内的修正值表。密度计的检定周期最长不超过2年，用于油品交接计量的石油密度计检定周期一般为1年。密度计易损坏，使用时要轻拿轻放。四、取样器取样时采用标准取样器。它是由铜制作的筒，底部加一铅制加重底或筒底部装铅粒后用铜板与上部空间隔开。取样器容积约150mm，靠自重沉入油中。常用的标准取样器如图所示：1、提绳2、软木塞3、筒体4、铅粒标准取样器取样器的使用方法：取样前将筒塞上的环与筒提环用绳串联结好。取样时将塞盖紧后放入油中，当沉到指定取样高度时猛一拉绳，塞子脱落，油便进入筒内，当油装满后即可提上来。上提过程中尽管取样筒开口，但由于筒内外压力平衡，不会混入其它油。当提到量油孔上方时，应注意防止取样器外边的油品与试样掺混。五、托盘天平托盘天平常用于一般称量。它能迅速地称量物体的质量，但精确度不高。托盘天平的横梁架在天平的座上。横梁的左右有两个盘子。横梁的中部有指针与刻度盘相对，根2据指针在刻度盘左右摆动的情况，可以看出天平是否处于平衡状态。如图所示：1、横...
