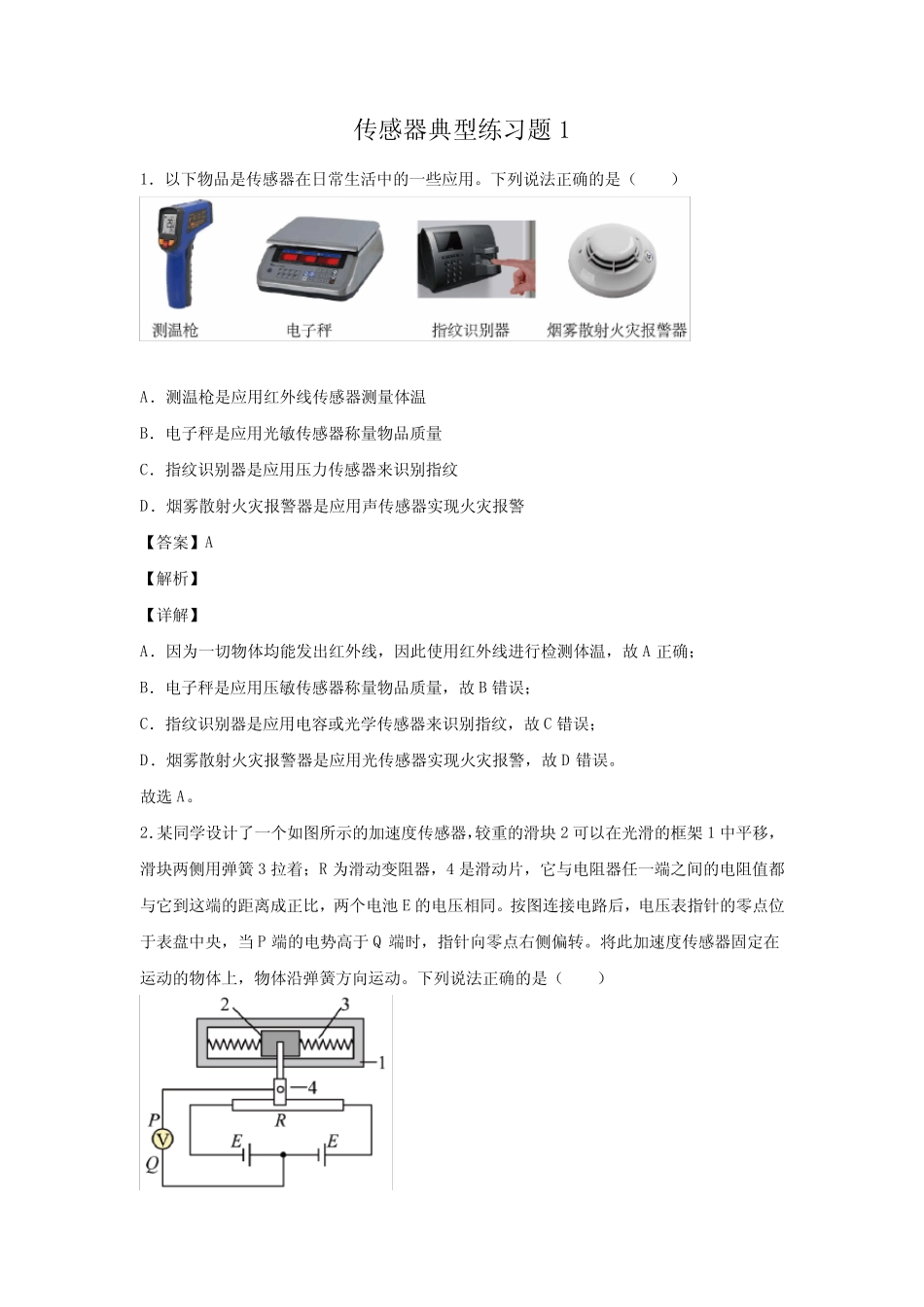

传感器典型练习题11．以下物品是传感器在日常生活中的一些应用。下列说法正确的是（）A．测温枪是应用红外线传感器测量体温B．电子秤是应用光敏传感器称量物品质量C．指纹识别器是应用压力传感器来识别指纹D．烟雾散射火灾报警器是应用声传感器实现火灾报警【答案】A【解析】【详解】A．因为一切物体均能发出红外线，因此使用红外线进行检测体温，故A正确；B．电子秤是应用压敏传感器称量物品质量，故B错误；C．指纹识别器是应用电容或光学传感器来识别指纹，故C错误；D．烟雾散射火灾报警器是应用光传感器实现火灾报警，故D错误。故选A。2．某同学设计了一个如图所示的加速度传感器，较重的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端之间的电阻值都与它到这端的距离成正比，两个电池E的电压相同。按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端时，指针向零点右侧偏转。将此加速度传感器固定在运动的物体上，物体沿弹簧方向运动。下列说法正确的是（）A．当物体向左加速运动时，电压表的指针将向左偏B．若电压表的示数不变，则说明物体做匀速直线运动C．若电压表的示数增大，则说明物体的速度正在增大D．电压表表盘上各刻度对应加速度值的刻度是均匀的【答案】D【解析】【详解】A．当物体有向左的加速度a时，滑块所受的弹簧的合力向左，滑块向右移动，根据顺着电流方向电势降低，可知P端的电势高于Q点的电势，则电压表的指针将向零点右侧偏转，故A错误；B．若电压表的示数不变，说明物块所处的位置不变，则所受合力恒定，加速度恒定，则说明物体做匀变速直线运动，故B错误；C．若电压表的示数增大，则说明物体离中心位置的距离增大，则物体的合外力增大，即加速度增大，但加速度方向和速度方向可以同向合反向，则物体的速度增大或减小，故C错误；D．设滑动变阻器的长度为L，加速度为a时，电压表的示数为U，则有2kxma2xUEL联立解得mEUakL由于U与a成正比，所以表盘的刻度应均匀，故D正确；故选D。3．某加速度计工作原理如图所示，滑块可以在光滑的框架中平移，滑块两侧用两劲度系数相同的轻弹簧与框架连接，R为滑动变阻器，其滑动片与滑块固定连接；两个电池的电动势均恒为E，内阻不计。按图连接电路后，电压表指针的零点位于表盘中央，此时两弹簧均为原长，滑动片恰好在变阻器的中间位置。已知滑动片与滑动变阻器任一端之间的电阻值都与其到这端的距离成正比，当a端的电势高于b端时电压表的指针向零点右侧偏转。若将电压表的表盘换成直接表示加速度大小及方向的刻度盘，并将此加速度计按图示方式固定在一辆运动的汽车上，汽车沿弹簧方向向前行驶，发现指针向零点左侧偏转。下列说法正确的是（）A．加速度表盘的刻度非均匀分布，指针向零点左侧偏转说明汽车在加速B．加速度表盘的刻度非均匀分布，指针向零点左侧偏转说明汽车在减速C．加速度表盘的刻度均匀分布，指针向零点左侧偏转说明汽车在加速D．加速度表盘的刻度均匀分布，指针向零点左侧偏转说明汽车在减速【答案】C【解析】【详解】当a端的电势高于b端时，说明滑动片由中间位置向右移动了，此时电压表的指针向零点右侧偏转。若发现指针向零点左侧偏转，则说明滑动片由中间位置向左移动了距离L，此时滑块向左移动了L，左侧弹簧压缩L，右侧弹簧拉伸L，滑块受到的合力向右，由牛顿第二定律有2kLma解得2=kLaLm加速度方向向右，说明汽车在加速。又由题知电压表的示数是滑动片从中间向两侧移动的距离的电阻的电压，由欧姆定律知，滑动片向左移动L长度的电阻的电压为LLL2EUIRRRLR故有aU所以加速度表盘的刻度均匀分布，故ABD错误，C正确。故选C。4．关于传感器的应用，下列说法中正确的是（）A．电熨斗是通过感温铁氧体的作用控制电路的通断的B．电子秤能通过应变片把力这个力学量转换为电学量进行测量C．话筒是一种常用的声传感器，其作用是将电信号转换为声信号D．热敏电阻是把光照强弱这个光学量转换为电阻这个电学量的【答案】B【解析】【详解】A．电熨斗是通过温度传感器来实现温度的自主控制，故A错误；B．电子秤是通过应变片...
