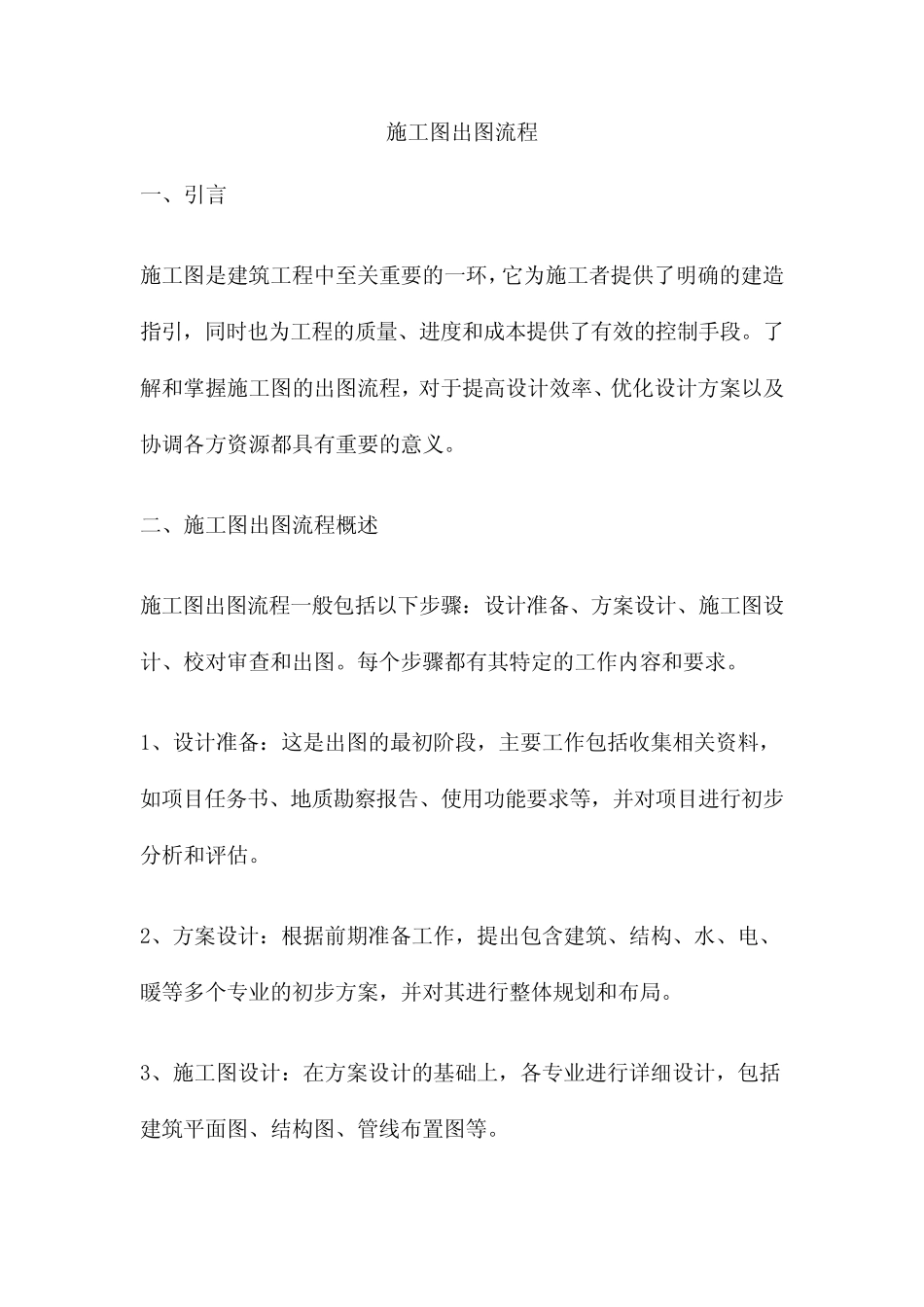

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。每个步骤都有其特定的工作内容和要求。1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。确定审查机构：选择具备相关资质和经验的审查机构，确保其能够对施工图纸进行全面、准确、高效的审查。提交资料：施工方需要向审查机构提交完整的施工图纸及相关资料，包括设计说明、施工方案、材料清单等。制定审查计划：审查机构根据施工图纸的内容和要求，制定详细的审查计划，包括审查范围、时间安排、人员配备等。完整性审查：审查人员对施工图纸进行完整性审查，检查图纸是否齐全、规范，是否包含所有必要的环节和细节。规范性审查：审查人员对施工图纸的规范性进行审查，检查图纸是否符合相关法规和标准，包括建筑、结构、电气、给排水等专业领域的规范要求。安全性审查：审查人员对施工图纸的安全性进行审查，检查图纸中是否存在安全隐患，如高处作业、机械设备等的安全防护措施是否到位。可行性审查：审查人员对施工图纸的可行性进行审查，检查图纸是否符合实际情况，包括施工工艺、材料选用等是否具有可行性和经济性。图纸深度审查：审查人员对施工图纸的深度进行审查，检查图纸是否达到足够的详细程度，能够指导施工方进行准确的施工操作。细节审查：审查人员对施工图纸的细节进行审查，包括尺寸标注、材料选用、施工工艺等细节部分是否合理、准确。修正建议：审查人员在审查过程中发现的问题，需要及时与施工方沟通，提出修正建议，并督促其进行修改和完善。终审：经过初步审查和详细审查后，审查机构需要对施工图纸进行终审，评估其是否符合相关法规和标准，是否具备可行性和经济性，最终决定是否批准。批准：如果终审结果符合要求，审查机构需要给予批准，并出具相应的批准文件。同时，施工方需要按照批准的施工图纸进行施工操作。不批准：如果终审结果不符合要求，审查机构需要给予不批准的决定，并说明原因及修正建议。施工方需要根据修正建议对施工图纸进行修改和完善后重新提交审查。本文对施工图审图流程进行了详细的介绍，包括准备工作、初步审查、详细审查和批准等环节。通过本文的介绍，读者可以了解施工图审图流程的基本步骤和要求，对于参与...
