基站机房建设那点事-这应该是最全的了VIP免费

基站机房建设那点事-这应该是最全的了_第1页
1/38
基站机房建设那点事-这应该是最全的了_第2页
2/38
基站机房建设那点事-这应该是最全的了_第3页
3/38

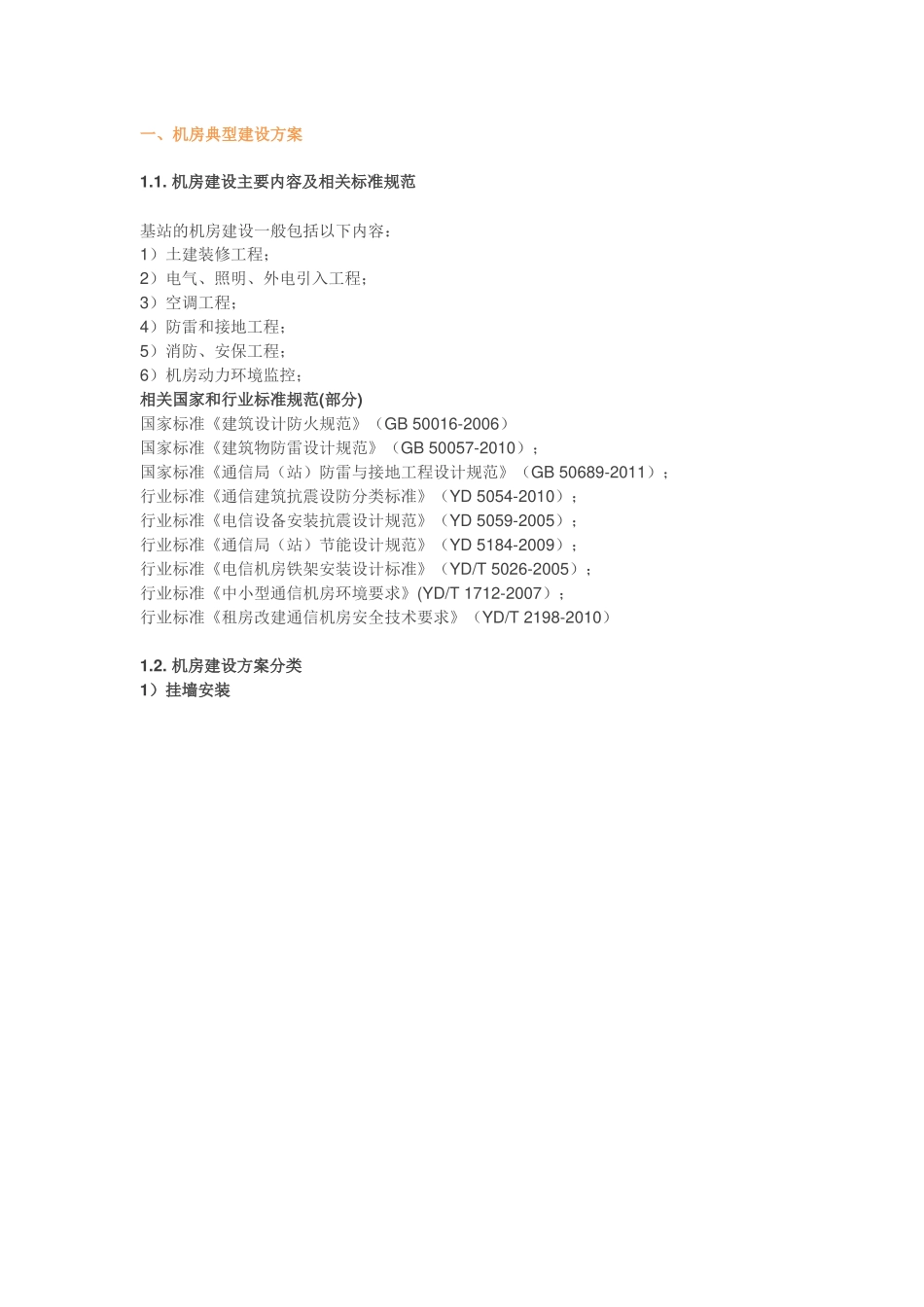

一、机房典型建设方案1.1.机房建设主要内容及相关标准规范基站的机房建设一般包括以下内容:1)土建装修工程;2)电气、照明、外电引入工程;3)空调工程;4)防雷和接地工程;5)消防、安保工程;6)机房动力环境监控;相关国家和行业标准规范(部分)国家标准《建筑设计防火规范》(GB50016-2006)国家标准《建筑物防雷设计规范》(GB50057-2010);国家标准《通信局(站)防雷与接地工程设计规范》(GB50689-2011);行业标准《通信建筑抗震设防分类标准》(YD5054-2010);行业标准《电信设备安装抗震设计规范》(YD5059-2005);行业标准《通信局(站)节能设计规范》(YD5184-2009);行业标准《电信机房铁架安装设计标准》(YD/T5026-2005);行业标准《中小型通信机房环境要求》(YD/T1712-2007);行业标准《租房改建通信机房安全技术要求》(YD/T2198-2010)1.2.机房建设方案分类1)挂墙安装在没有机房的情况下,如有楼梯间等狭小空间,可考虑采用挂墙安装的方式进行设备安装。2)抱杆安装在没有机房的情况下,可考虑采用抱杆安装的方式进行设备安装。3)一体化机柜一体化机柜内可安装蓄电池、DC模块、BBU、RRU、传输设备等,占地面积小,扩容灵活。4)铁笼/笼架铁笼这种安装方式一般在农村使用较多,所以需要考虑防盗等因素。其典型配置如下:5)租赁机房租赁机房这种情况下,可根据租赁机房的面积、布局、承重情况进行设备的合理摆放,其典型配置如下所示:6)土建机房新建土建机房这种情况下,机房内的设备、布局等和租赁机房类似,但是在杆塔和外电引入上会存在较大的差异:7)集成仓集成仓也叫一体化机房,根据其材质、外观、结构等可细分为很多种,使用灵活。(1)集成仓在楼顶使用时基本同租赁机房;(2)集成仓在地面使用时基本同土建机房。1.3.机房建设方案对比表1.4.不同场景下的机房建设类型(市区、郊区乡镇)1.5.不同场景下的机房建设类型(农村)1.6.机房可共建共享方式的场景受约束条件的限制,设备安装需要考虑不同的方式。在以下场景中,可考虑进行共建共享:下面将主要针对能共建共享的机房进行讨论研究。1.7.机房与铁塔的位置关系(铁塔与机房一体)1.8.机房与铁塔的位置关系(铁塔与机房分离)1.9.运营商建设需求分析三家运营商目前的系统制式比较多,从各自网络发展演进来看,后续移动、电信将减少3G站点的投资,联通减少2G站点的投资,因此本次进行资源估算时暂不考虑这几套系统的需求。通信设备数量估算(RRU上塔)RRU上塔时,机房内容需要安装的机柜数量如下:通信设备数量估算(RRU不上塔)RRU不上塔时,机房内容需要安装的机柜数量如下:1.10.机房面积需求分析共享模式一:三家运营商共机房(推荐模式)。该场景机房占地面积较小,共用电源,投资较小。但由于三家运营商的设备都在同一机房内,在设备管理和维护上可能与现有制度存在一定差异,需进一步协调,制定统一的管理办法;共享模式二:三家运营商各自独立机房。该场景机房占地面积较大,一般各自建独立电源,投资较大;管理维护较方便;注:上图机房面积估算主要解决基站设备摆放和接入问题,暂未考虑其他项目(如接入、汇聚机房的设备等)需求。采用共享模式一的面积需求:横向:5个设备位3米;一个挂墙位置1米;维护空间1米,共5米;纵向:三家运营商:每家1行设备,需要1.5米;3家需要4.5米;一个挂墙位置1米;维护空间1米;两家运营商:每家1行设备,需要1.5米;2家需要3米;一个挂墙位置1米;维护空间1米;一家运营商:每家1行设备,需要1.5米;1家需要1.5米;一个挂墙位置1米;维护空间1米;注:RRU不上塔时,可通过龙门架安装在机房内,但需占用机架位。1.11.铁塔建设需求分析各运营商需要同时新建、且新建时三家都需要3个以上系统的站点比例不是很大,而且目前各运营商也有采用宽频天线、或多频天线将系统合路方式进行网络建设。因此,新建铁塔站主要场景为满足5~7个制式系统的建设需求;考虑未来发展和社会其他行业的通信需求,铁塔设计应作一定资源预留,结合集约化、标准化的考虑,对于含平台的铁塔标准化设计,主要考虑两种情形:四平台方案:满足8个制式系统独立天线需求。三...
