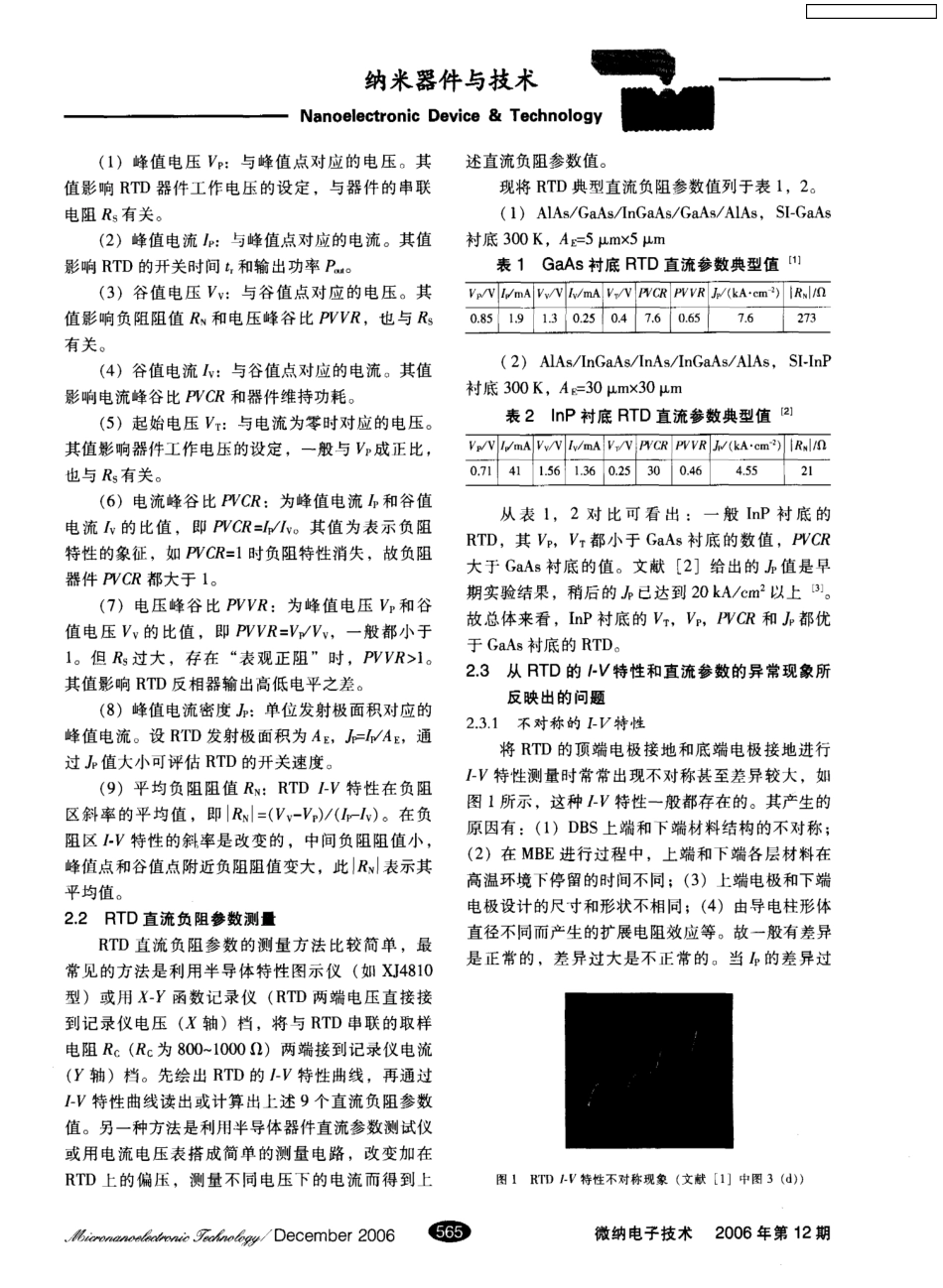

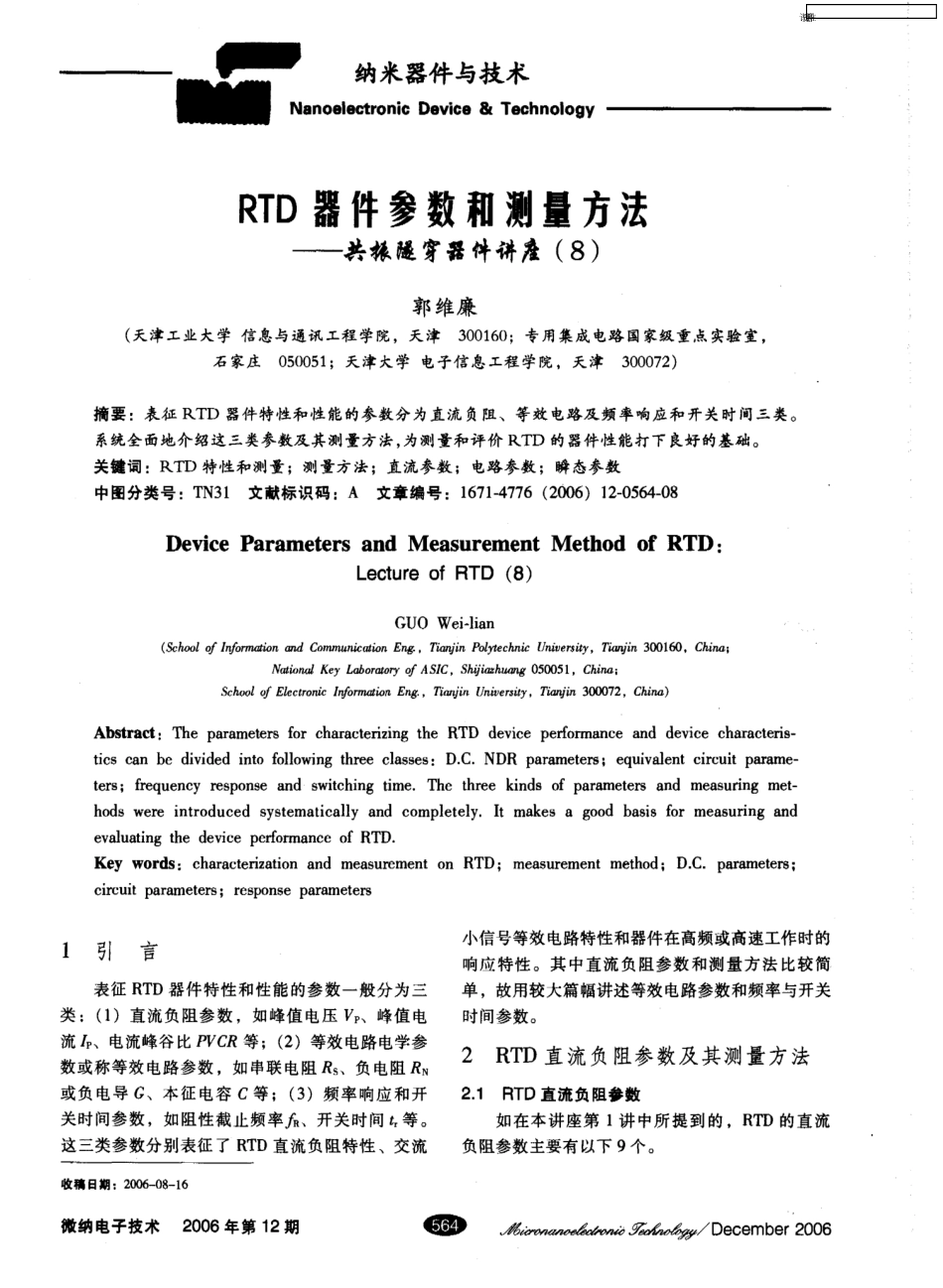

RTD器件参数和测量方法——共振隧穿器件讲座(8) _第1页
1/9
RTD器件参数和测量方法——共振隧穿器件讲座(8) _第2页
2/9

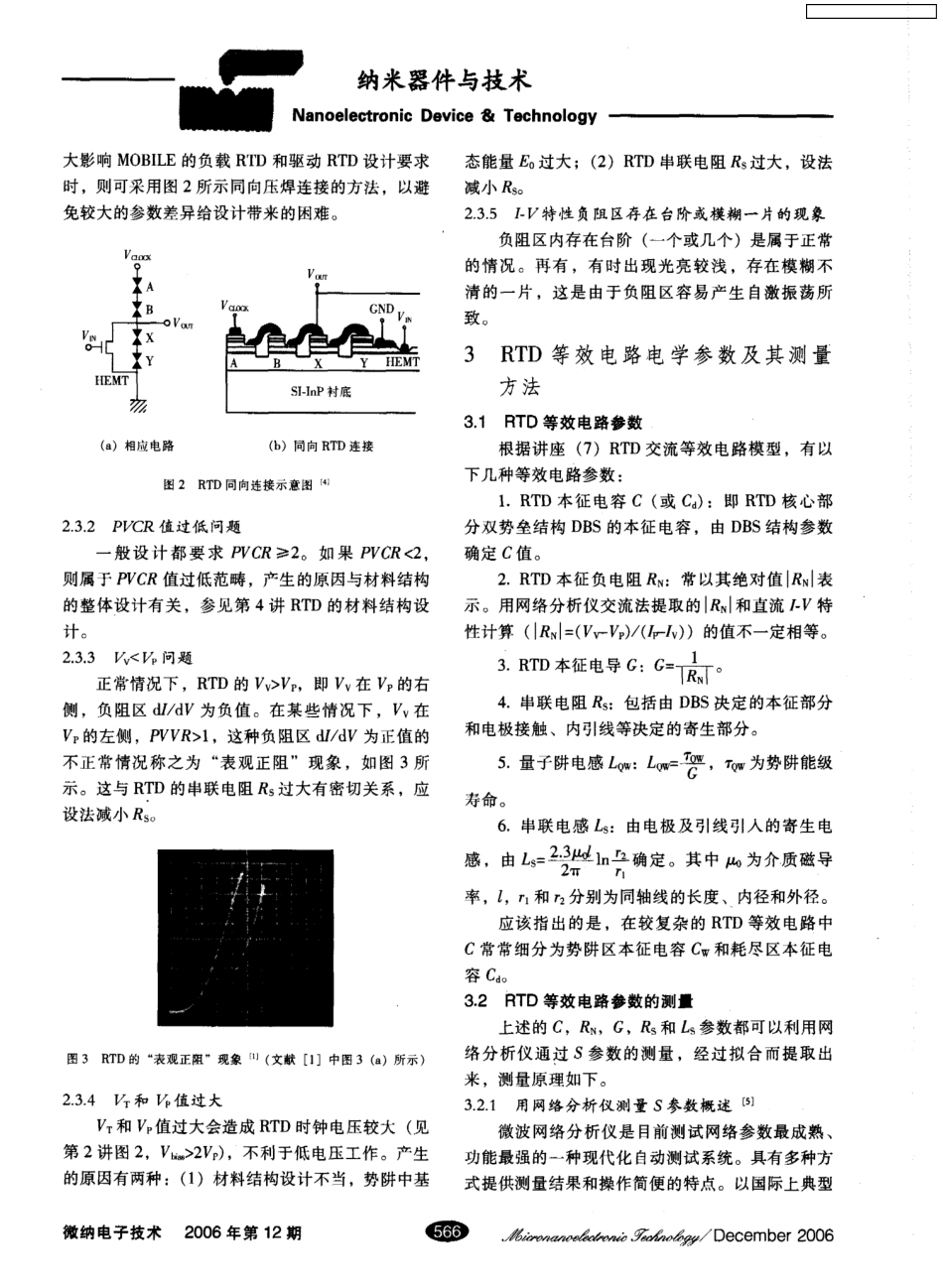

RTD器件参数和测量方法——共振隧穿器件讲座(8) _第3页
3/9
一曼苎纳米器件与技术一Nan。e-ec。tron。‘ic口口Dev。ice&L"re‘c‘hn。-。gyRTD器件参数和测量方法——共振隧穿器件讲座(8)郭维廉(天津工业大学信息与通讯工程学院,天津300160;专用集成电路国家级重点实验室,石家庄050051;天津大学电子信息工程学院,天津300072)摘要:表征RTD器件特性和性能的参数分为直流负阻、等效电路及频率响应和开关时间三类。系统全面地介绍这三类参数及其测量方法,为测量和评价kTD的器件性能打下良好的基础。关键词:RTD特性和测量;测量方法;直流参数;电路参数;瞬态参数中图分类号:TN31文献标识码:A文章编号:1671—4776(2006)12—0564—08DeviceParametersandMeasurementMethodofⅪID:Lecture0fRTD(8)GU0rei.1ian(SchoolofInformationandCommunicationEng.。TianjinPolytechnicUniversity,Tianjin30o16o。China;NationalKeyLa60r哟,yofASIC,Shijiazhuang05 ̄51,China;SchoolofElectronicInformationEng.,TianjinUniversity。Tianjin300072,China)Abstract:Theparame ̄rsforcharacterizingtheRTDdeviceperformanceanddevicecharacteris-ticscanbedividedintofollowingthreeclasses:D.C.NDRparameters;equivalentcircuitparame—ters;frequencyresponseandswitchingtime.Thethreekindsofparametersandmeasuringmet—hodswereintroducedsystematicallyandcompletely.ItmakesagoodbasisformeasuringandevaluatingthedeviceperformanceofRTD.Keywords:characterizationandmeasurementonRTD;measurementmethod;D.C.parameters;circuitparameters;re印onseparameters1引言表征RTD器件特性和性能的参数一般分为三类:(1)直流负阻参数,如峰值电压、峰值电流,P、电流峰谷比PVCR等;(2)等效电路电学参数或称等效电路参数,如串联电阻s、负电阻或负电导G、本征电容c等;(3)频率响应和开关时间参数,如阻性截止频率.厂R、开关时间t等。这三类参数分别表征了RTD直流负阻特性、交流小信号等效电路特性和器件在高频或高速工作时的响应特性。其中直流负阻参数和测量方法比较简单,故用较大篇幅讲述等效电路参数和频率与开关时间参数。2RTD直流负阻参数及其测量方法2.1RTD直流负阻参数如在本讲座第l讲中所提到的,RTD的直流负阻参数主要有以下9个。收稿日期:2006—08—16微纳电子技术2006年第12期●固幺./December2006维普资讯
