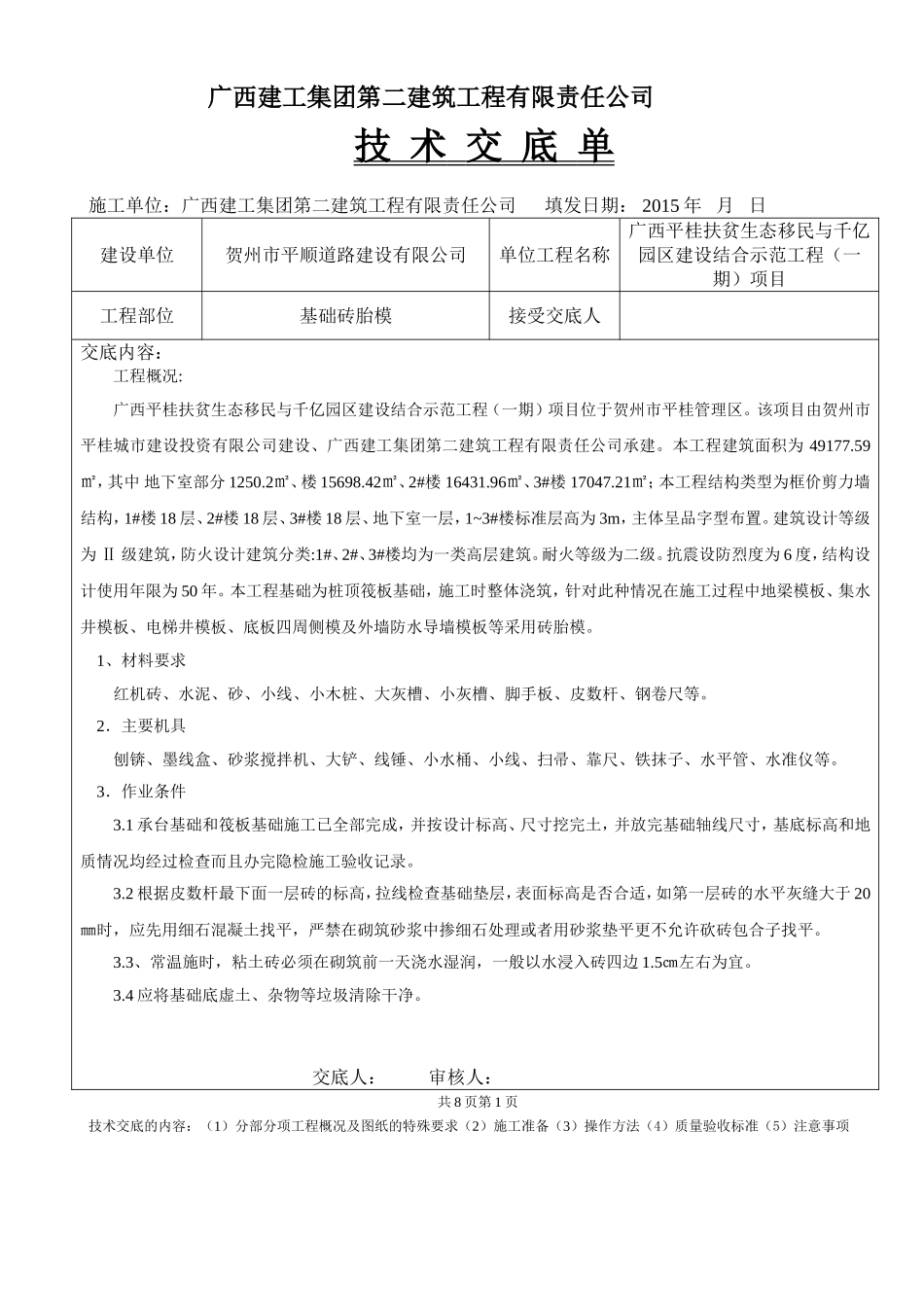

广西建工集团第二建筑工程有限责任公司技术交底单施工单位：广西建工集团第二建筑工程有限责任公司填发日期：2015年月日建设单位贺州市平顺道路建设有限公司单位工程名称广西平桂扶贫生态移民与千亿园区建设结合示范工程（一期）项目工程部位基础砖胎模接受交底人交底内容：工程概况:广西平桂扶贫生态移民与千亿园区建设结合示范工程（一期）项目位于贺州市平桂管理区。该项目由贺州市平桂城市建设投资有限公司建设、广西建工集团第二建筑工程有限责任公司承建。本工程建筑面积为49177.59㎡，其中地下室部分1250.2㎡、楼15698.42㎡、2#楼16431.96㎡、3#楼17047.21㎡；本工程结构类型为框价剪力墙结构，1#楼18层、2#楼18层、3#楼18层、地下室一层，1~3#楼标准层高为3m，主体呈品字型布置。建筑设计等级为Ⅱ级建筑，防火设计建筑分类:1#、2#、3#楼均为一类高层建筑。耐火等级为二级。抗震设防烈度为6度，结构设计使用年限为50年。本工程基础为桩顶筏板基础，施工时整体浇筑，针对此种情况在施工过程中地梁模板、集水井模板、电梯井模板、底板四周侧模及外墙防水导墙模板等采用砖胎模。1、材料要求红机砖、水泥、砂、小线、小木桩、大灰槽、小灰槽、脚手板、皮数杆、钢卷尺等。2．主要机具刨锛、墨线盒、砂浆搅拌机、大铲、线锤、小水桶、小线、扫帚、靠尺、铁抹子、水平管、水准仪等。3．作业条件3.1承台基础和筏板基础施工已全部完成，并按设计标高、尺寸挖完土，并放完基础轴线尺寸，基底标高和地质情况均经过检查而且办完隐检施工验收记录。3.2根据皮数杆最下面一层砖的标高，拉线检查基础垫层，表面标高是否合适，如第一层砖的水平灰缝大于20㎜时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石处理或者用砂浆垫平更不允许砍砖包合子找平。3.3、常温施时，粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5㎝左右为宜。3.4应将基础底虚土、杂物等垃圾清除干净。交底人：审核人：共8页第1页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项广西建工集团第二建筑工程有限责任公司技术交底单施工单位：广西建工集团第二建筑工程有限责任公司填发日期：2015年月日建设单位贺州市平顺道路建设有限公司单位工程名称广西平桂扶贫生态移民与千亿园区建设结合示范工程（一期）项目工程部位基础砖胎模接受交底人交底内容：4．操作工艺工艺流程：基础承台及筏板基础C15素混凝土垫层→砖胎模放线→砌筑→抹灰→检查验收。4.1砖胎模砌筑前，先沿承台基础及筏板基础除去砖位置向外浇筑100mm厚垫层,垫层尺寸宽出筏板、承台尺寸见附图。垫层混凝土浇筑时要振捣充实,待混凝土达到强度后在垫层面上将砌砖线放出，比基础承台及筏板基础外轮廓各大50mm，为防水保护层，砌筑时要求拉直线，采用一顺一丁“三一”砌筑方法，转角处或接口处留出接搓口，墙体要求垂直。4.2基础承台及筏板模板采用挡土外墙为240砖胎模，基础筏板模板采用挡土外墙为240砖胎模，每4米砌370砖柱，深度超过2米以外的基础为370砖胎模，基础所放边坡采用120厚或240厚砖胎模(根据现场定)，高度见附图。砖胎模采用MU7.5砖，M5.0水泥砂浆砌筑。4.3排砖撂底1）基础大放脚的撂底尺寸及收退方法，必须符合设计图纸规定。如果是一层一退，里外均应砌丁砖；如是两层一退，第一层为条砖，第二层砌丁砖。2）大放脚的转角处，应按规定放七分头，其数量为一砖半厚墙放三块、二砖墙放四块，以此类推。4.4砌筑：1）砖基础砌筑前，基底垫层表面应清扫干净，洒水湿润。再盘墙角；每次盘角高度不应超过五层砖。2）基础大放脚砌到基础墙时，要拉线检查轴线及边线，保证基础墙身位置正确。同时要对照皮数杆的砖层及标高；如有高低差时，应在水平灰缝中逐渐调整。使墙的层数与皮数杆相一致。3）基础墙角每次砌筑高度不应超过五层砖，随砌随靠平吊直，以保证基础墙横平竖直。砌基础墙应挂线，240墙外手挂线，370墙以上应双面挂线。4）基础标高不一致或有局部加深部位，应从最低处往上砌筑。同时应经常拉线检查，以保持砌体平直通顺，防止出现螺丝墙。交底人：审核人：共8页第2页...
