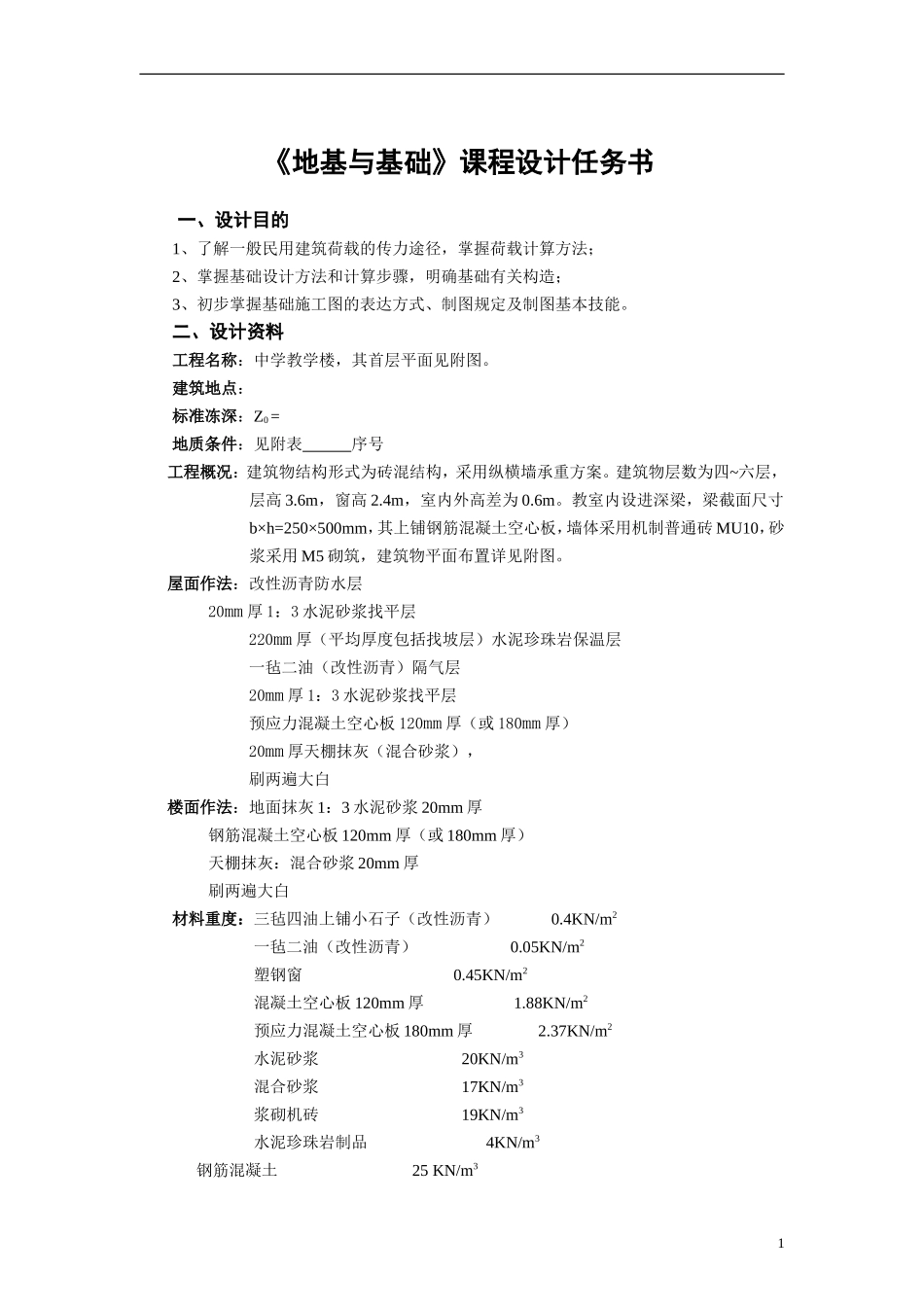

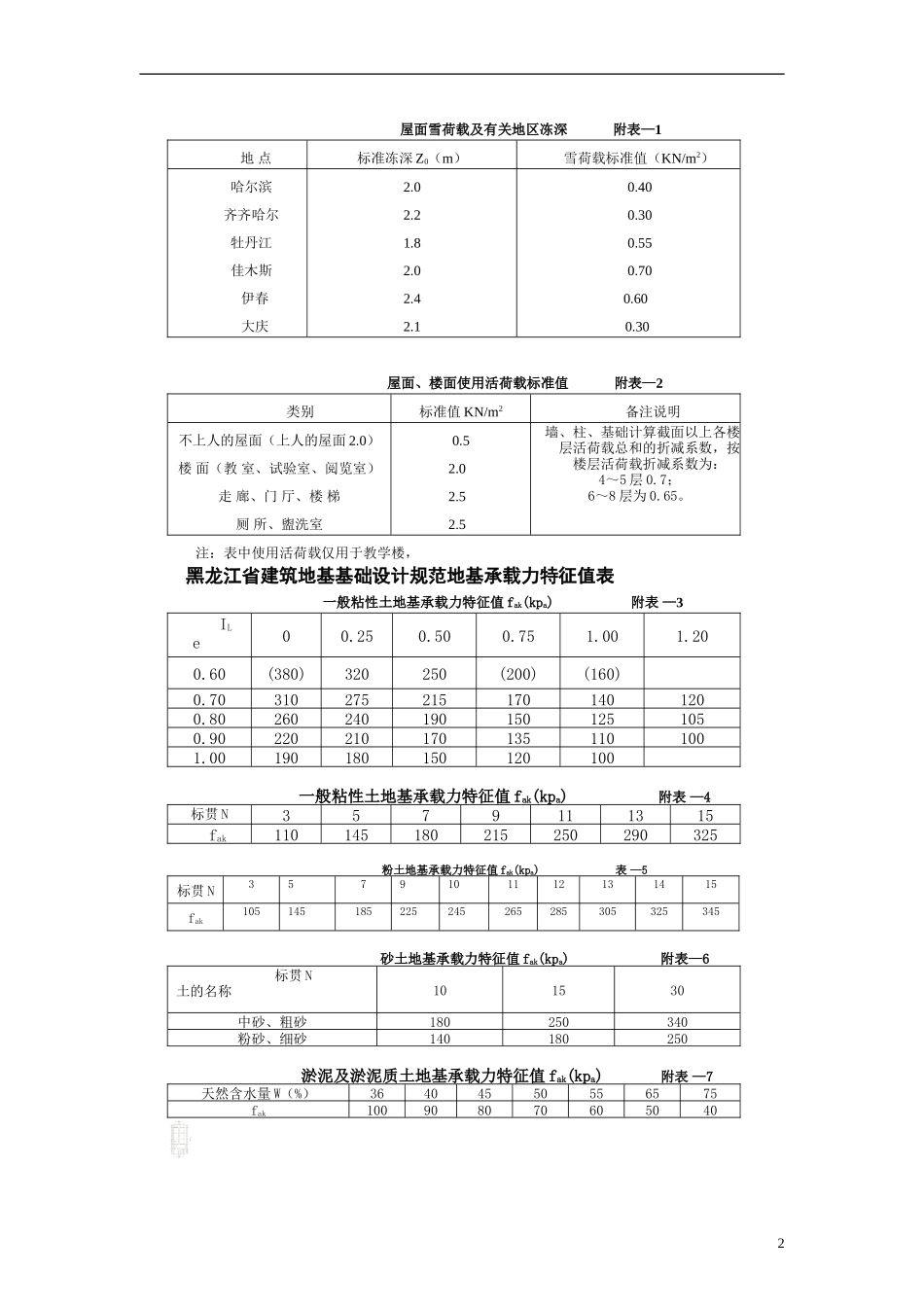

《地基与基础》课程设计任务书一、设计目的1、了解一般民用建筑荷载的传力途径，掌握荷载计算方法；2、掌握基础设计方法和计算步骤，明确基础有关构造；3、初步掌握基础施工图的表达方式、制图规定及制图基本技能。二、设计资料工程名称：中学教学楼，其首层平面见附图。建筑地点：标准冻深：Z0=地质条件：见附表序号工程概况：建筑物结构形式为砖混结构，采用纵横墙承重方案。建筑物层数为四~六层，层高3.6m，窗高2.4m，室内外高差为0.6m。教室内设进深梁，梁截面尺寸b×h=250×500mm，其上铺钢筋混凝土空心板，墙体采用机制普通砖MU10，砂浆采用M5砌筑，建筑物平面布置详见附图。屋面作法：改性沥青防水层20mm厚1：3水泥砂浆找平层220mm厚（平均厚度包括找坡层）水泥珍珠岩保温层一毡二油（改性沥青）隔气层20mm厚1：3水泥砂浆找平层预应力混凝土空心板120mm厚（或180mm厚）20mm厚天棚抹灰（混合砂浆），刷两遍大白楼面作法：地面抹灰1：3水泥砂浆20mm厚钢筋混凝土空心板120mm厚（或180mm厚）天棚抹灰：混合砂浆20mm厚刷两遍大白材料重度：三毡四油上铺小石子（改性沥青）0.4KN/m2一毡二油（改性沥青）0.05KN/m2塑钢窗0.45KN/m2混凝土空心板120mm厚1.88KN/m2预应力混凝土空心板180mm厚2.37KN/m2水泥砂浆20KN/m3混合砂浆17KN/m3浆砌机砖19KN/m3水泥珍珠岩制品4KN/m3钢筋混凝土25KN/m31屋面雪荷载及有关地区冻深附表—1地点标准冻深Z0（m）雪荷载标准值（KN/m2）哈尔滨齐齐哈尔牡丹江佳木斯伊春大庆2.02.21.82.02.42.10.400.300.550.700.600.30屋面、楼面使用活荷载标准值附表—2类别标准值KN/m2备注说明不上人的屋面（上人的屋面2.0）楼面（教室、试验室、阅览室）走廊、门厅、楼梯厕所、盥洗室0.52.02.52.5墙、柱、基础计算截面以上各楼层活荷载总和的折减系数，按楼层活荷载折减系数为：4～5层0.7；6～8层为0.65。注：表中使用活荷载仅用于教学楼，黑龙江省建筑地基基础设计规范地基承载力特征值表一般粘性土地基承载力特征值fak(kpa)附表—3ILe00.250.500.751.001.200.60(380)320250(200)(160)0.703102752151701401200.802602401901501251050.902202101701351101001.00190180150120100一般粘性土地基承载力特征值fak(kpa)附表—4标贯N3579111315fak110145180215250290325粉土地基承载力特征值fak(kpa)表—5标贯N3579101112131415fak105145185225245265285305325345砂土地基承载力特征值fak(kpa)附表—6标贯N土的名称101530中砂、粗砂180250340粉砂、细砂140180250淤泥及淤泥质土地基承载力特征值fak(kpa)附表—7天然含水量W（%）36404550556575fak1009080706050402工程地质条件3墙下条形基础设计一、设计资料工程名称：中学教学楼建筑地点：河北省某市标准冻深：Z0=2m工程概况：建筑物结构形式为砖混结构，采用纵横墙承重方案。建筑物层数为六层，层高3.6m，窗高2.4m，室内外高差为0.6m。教室内设进深梁，梁的截面尺寸b×h=250×500mm，其上铺钢筋混凝土空心板，墙体采用机制普通砖MU15，砂浆采用M5砌筑。屋面作法：改性沥青防水层20mm厚1：3水泥砂浆找平层220mm厚（平均厚度包括找坡层）水泥珍珠岩保温层一毡二油（改性沥青）隔气层20mm厚1：3水泥砂浆找平层序号土层指标地下水位(m)ⅠⅡⅢ土的名称层厚mKN/m3土的名称层厚mKN/m3dsω%ωp%ωl%EsN/mm2N土的名称层厚mKN/m3dsω%ωp%1-7耕土0.616.3粘土6.418.02.72281937108细砂饱合319.02.6828--2-7杂填土0.517.0粉土6.518.92.70252230128粘土319.52.723824.53-6.5杂填土0.816.7粉质粘土5.718.12.74282234107淤泥土质3.517.52.7045224-8多年填土0.816.9粘土5.218.52.7230213997粉质粘土418.32.7428225-6耕土0.516.2粉质粘土5.518.22.73292335107粘土419.62.7137.5246-10填土0.616.1粘土518.32.7127183688粉土4.518.72.7325207-9杂填土0.716粘土6.318.42.7226203787粉质粘土318.52.7227238-7杂填土0.516.2粘土6.5182.73241938107淤泥3192.730259-12耕土0.616粘土5.418.22.72201837108中砂418.62.6820--10-10填土0.816.3粘土6.2182.7320203987粉土418.82.7420184预应力混凝土空心板120mm厚（或180mm厚）20mm厚天棚抹灰（混合砂浆）...
