地图符号化讲义VIP免费

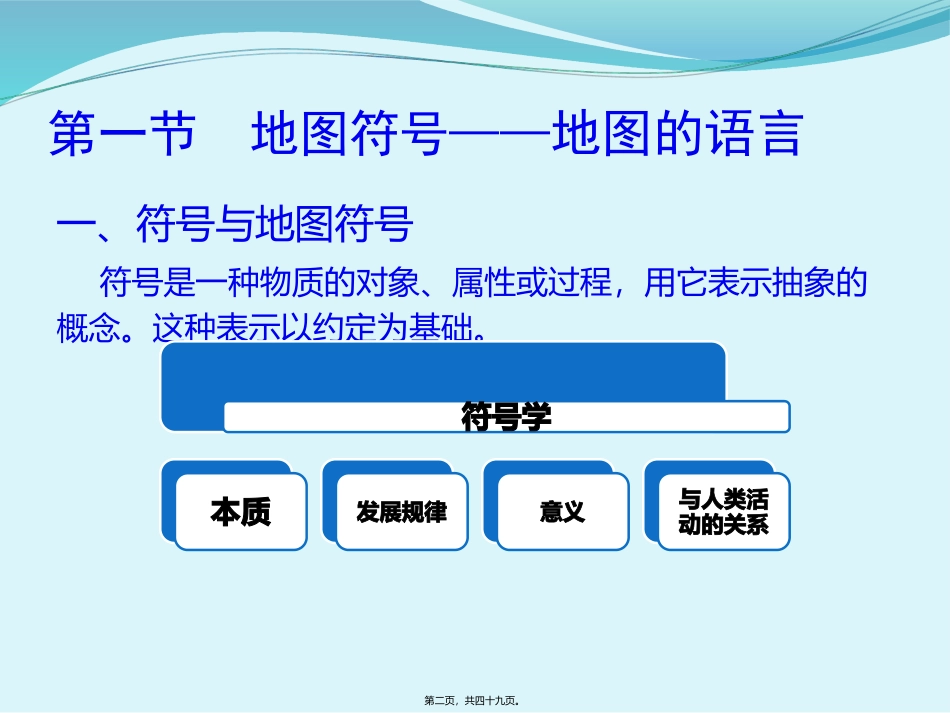

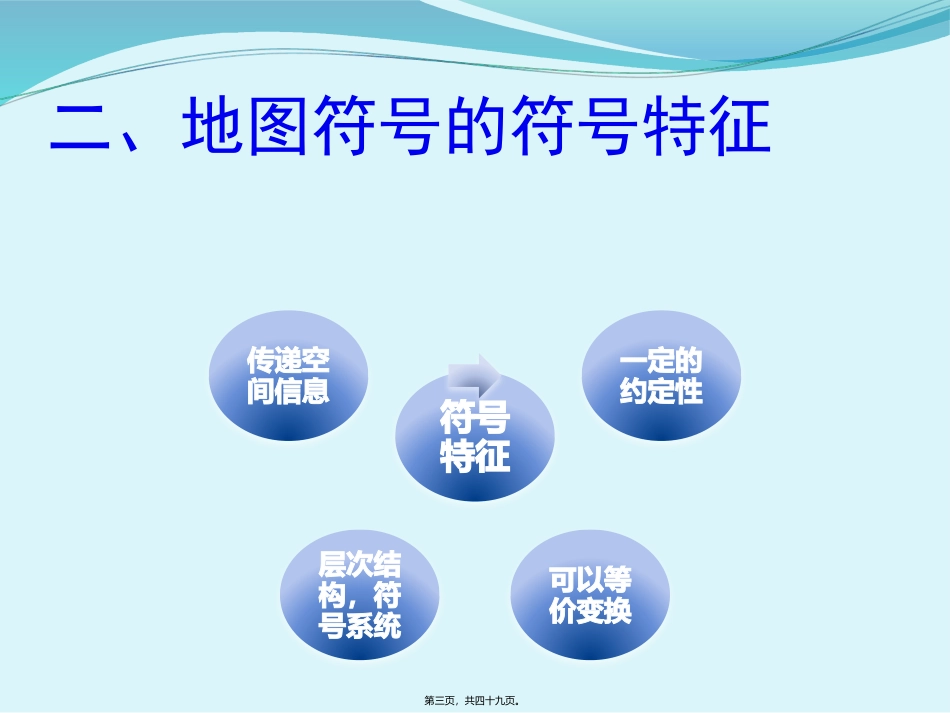

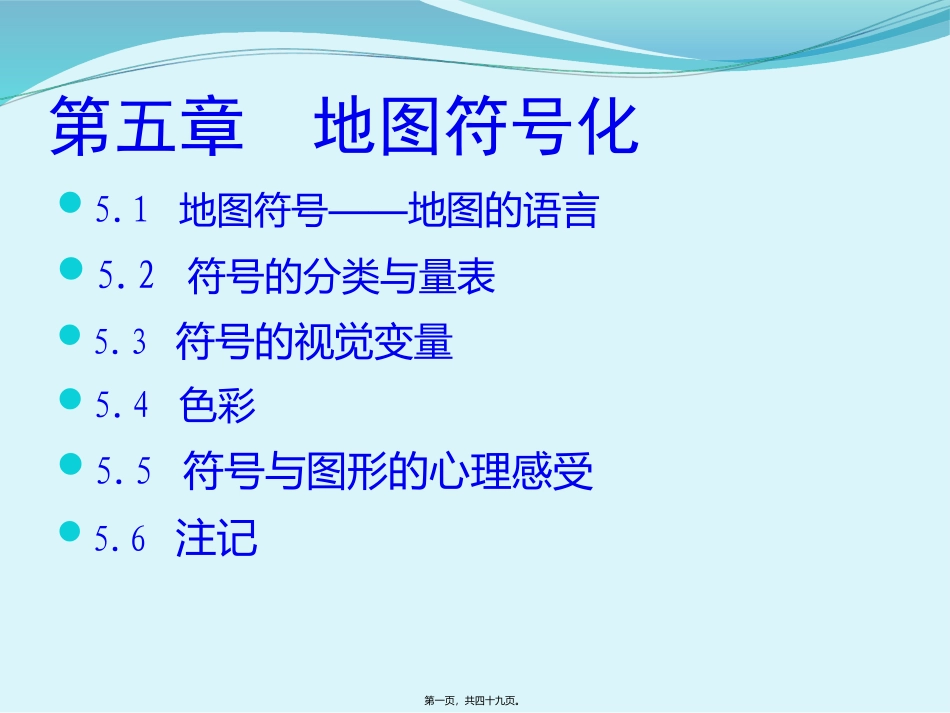

第五章地图符号化5.1地图符号——地图的语言5.2符号的分类与量表5.3符号的视觉变量5.4色彩5.5符号与图形的心理感受5.6注记第一页，共四十九页。第一节地图符号——地图的语言一、符号与地图符号符号是一种物质的对象、属性或过程，用它表示抽象的概念。这种表示以约定为基础。符号学本质发展规律意义与人类活动的关系第二页，共四十九页。二、地图符号的符号特征符号特征一定的约定性可以等价变换层次结构，符号系统传递空间信息第三页，共四十九页。地图符号的功能地图符号是空间信息传递的手段。地图符号构成的符号模型，不受比例尺缩小的限制，仍能反映区域的基本面貌。地图符号提供地图极大的表现能力。地图符号能再现客体的空间模型，或者给难以表达的现象建立构想模型。第四页，共四十九页。第二节符号的分类与量表空间信息的几何特性空间分布：3维0,1,2,3x,y,z时空分布：4维0,1,2,3,4x,y,z,t几何分类点状线状面状体状点状符号：表达空间上一个点位的符号。具定位特征，为不依比例符号。线状符号：表达空间上沿某个方向延伸的线状或带状现象的符号。具定位特征，为半依比例符号。面状符号：表达空间上具连续两维分布的现象的符号。具定位特征，为依比例符号。体积符号：表达空间上具三维特征的现象的符号。具定位特征，与比例尺相关。第五页，共四十九页。视觉含义分类一、符号的分类抽象符号形象符号几何符号文字符号象征符号实体符号第六页，共四十九页。一、符号的分类比例分类比例符号半比例符号非比例符号第七页，共四十九页。依据制图对象固有特征。二、符号的量表•定名量表•顺序量表•间距量表•比率量表定量特征进行排序定级。表明数量指标的间距大小。反映要素彼此的大小比率。第八页，共四十九页。第九页，共四十九页。第十页，共四十九页。第三节符号的视觉变量视觉变量1967年法国贝尔廷领导的图形实验室经过多年的探讨，提出形状、尺寸、方向、亮度、色彩和密度的差别改变了图形外观，称为视觉变量。视觉变量是构成图形的基本要素，它包括：形状、尺寸、方向、颜色、网纹五个方面。在细分时，颜色的三个特性（色相，亮度，彩度）可以理解为独立的视觉变量，而网纹中的三种组合（线划网纹、点状网纹、混合网纹），也分别具备视觉变量的特征。第十一页，共四十九页。一、视觉变量的层次结构视觉变量颜色色相亮度彩度方向形状尺寸网纹排列方式顺序方向间隔尺寸样式第十二页，共四十九页。1.形状变量-----是视觉上能区别开来的几何图形的单体。2.尺寸变量----是组成不同形状的符号在量度上的变量。第十三页，共四十九页。3.方向变量---适用于长形或线状的符号。4.颜色变量---最活跃的视觉变量，包含三个子分量：色相、亮度、彩度。第十四页，共四十九页。5.网纹变量---指在一个符号或面积内部对线条或图形记号的重复交替使用。包括线划网纹、点状网纹、混合网纹。第十五页，共四十九页。在千变万化的符号形式中，根据空间事物相互联系的特征，以某种变量为主脉，可以形成一系列结构符号。二、视觉变量的组合改变形状间断形状附加形状组合形状改变方向第十六页，共四十九页。二、视觉变量的组合线状符号形状的连续变化，可以产生实线和间断线，也可以用叠加、组合和定向构成一个相互联系的线状符号系列。线状符号的变化也不限于一种变量，尺寸变量参与了线状符号的变异。第十七页，共四十九页。二、视觉变量的组合面状符号的结构中，网纹变量起很大作用，在一定意义上说网纹变量是形状变量的组合。从构形而言，视觉变量产生的符号可以区分为规则的和不规则的图形。象形符号也是一种不规则符号，很难以某种变量说明它。第十八页，共四十九页。第四节色彩一、彩色的量度二、色彩的表示三、彩色的感受效应四、色彩的选配第十九页，共四十九页。一、彩色的量度每一种彩色视觉都可依据三个特性进行度量，即色相、亮度和彩度1、色相：是彩色视觉相互区别的心理学特征，取决于反射光谱的主波长。紫色蓝色绿色黄色橙色红色420nm470510580620700nm第二十页，共四十九页。光的三原色又称加色原色：红、绿、蓝。颜料的三原色又称减色原...
