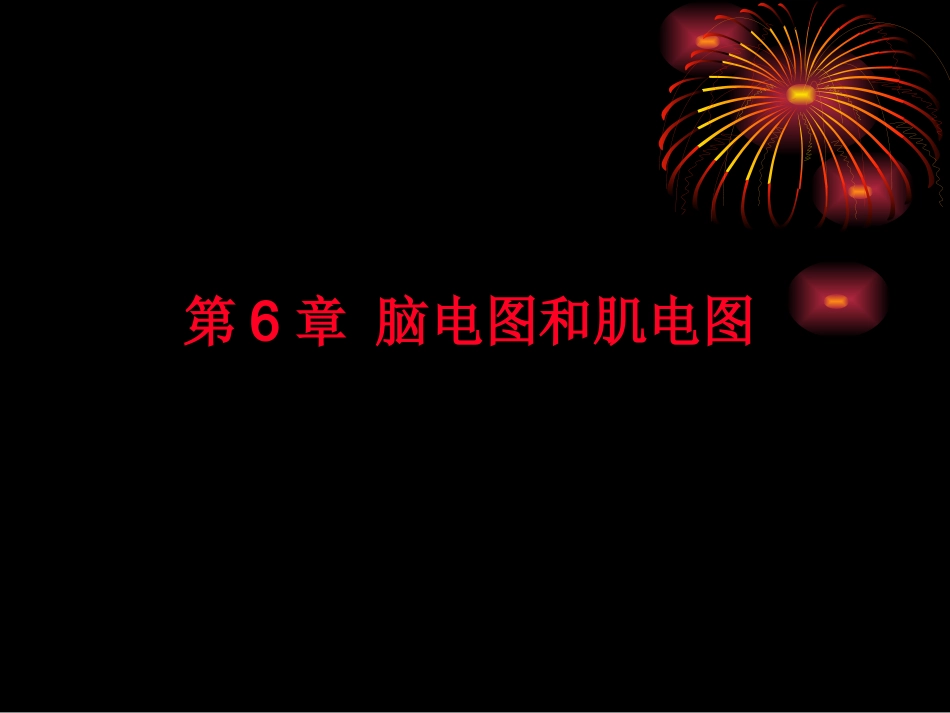

第6章脑电图和肌电图第一页，共二十一页。脑电信号的概念•脑电信号包括脑电图(EEG)和诱发电位(EP);•脑电图〔Electroencephalogram，EEG〕：•中枢神经系统自发产生的生物电信号；•随机信号，具有非平稳和非高斯特性；•反映神经系统的状态和变化；•诱发电位〔EvokedPotentials)•中枢神经系统在外界声、光、电、磁等刺激下产生的生物电信号；•具有准周期特性；•反映神经系统的状态和变化第二页，共二十一页。脑电信号的临床意义•是神经系统自发产生的生物电活动;•反映了神经系统的状态与变化;•是临床检测诊断神经系统损伤和病变的重要手段之一;•对于人类关于认知和意识的研究具有重要意义第三页，共二十一页。脑电信号的获取第四页，共二十一页。新型的脑电图仪器第五页，共二十一页。脑电图的一般性质1.周期2.振幅3.相位第六页，共二十一页。第七页，共二十一页。脑电图信号的特征•α波：是脑电的根本节律〔呈正弦型〕，主要出现在大脑后半部，通常在安静及闭眼时出现；频带范围8～12Hz，85%的成人在9.5～10.5Hz之间，振幅10～100μV，是成人脑电中的根本节律。节律呈正弦形，其波幅可以出现周期性逐渐升高和降低现象。波的活动在大脑各区都有，不过以顶枕部最为显著，并且左右对称，安静及闭眼时出现最多，波幅亦最高，睁眼、光刺激或精神活动时，波会受到抑制并很快的被波所取代，这是正常脑电图的重要标志之一。对同一个人而言，在不同时间或不同脑区记录的节律的周期、振幅、位相等平均值差异一般不超过10%，其脑电图出现方式较恒定，对生理条件改变或各种外界刺激可保持一定的阈值；第八页，共二十一页。β波：频带范围14～30Hz，振幅5～30μV，以额、颞和中央较为显著，注意力集中或情绪紧张时出现较多；θ波：频带范围4～8Hz，振幅20～40μV，在颞叶、顶叶较明显，一般困倦时出现，是中枢神经系统抑制状态的表现。经常存在的局灶性节律为异常，其出现常为深部皮质下或中线结构的病变；δ波：频率为0.5~3Hz，见于儿童和成年人睡眠时，出现该波均属正常。振幅10～20μV，常在额部出现，其指数不超过5%～8%，见于儿童和成年人的睡眠时，在正常清醒的成人脑波中很少见，过度换气、睁眼及呼叫姓名都对波无影响。无论任何年龄，任何意识水平持续存在的局灶性波均为异常，指示着皮质病变。脑电图信号的特征第九页，共二十一页。脑电图的导联第十页，共二十一页。脑电图的导联10~20系统电极法第十一页，共二十一页。•FP1、FP2：前额；F3、F4：额；C3、C4：中央；P3、P4：顶；O1、O2：枕；F7、F8：前颞；•T3、T4：中颞；T5、T6：后颞；FZ：额中线；CZ：中央头顶；PZ：顶中线；A1、A2：耳〔或乳突〕第十二页，共二十一页。脑的诱发电位测量脑的诱发电位：用刺激的方法引起大脑皮层局部区域电活动,是代表中枢神经系统在特定功能状态下的生物电活动的变化。主要有：〔1〕视觉诱发(VEP)〔2〕听觉诱发(BAEP)〔3〕体感诱发(SEP)〔4〕事件相关(ERP)第十三页，共二十一页。诱发电位很弱，幅度在0.1~10uV范围，主要依靠平均叠加技术提取。设()()()1,2,......;0iixtStNtiMtT采用数字化表达式为：()()()1,2,......;1,2,......iixnSnNniMnN经过相干平均，S〔n〕的估计值为：1111ˆ()()()()NNiiiiSnxnSnNnMM第十四页，共二十一页。视觉诱发电位指对视网膜给予视觉刺激时，在头皮枕叶部所记录到的由视觉通路产生的电位变化。视觉诱发电位幅度范围为1~20uV，带宽1~300Hz，持续时间200ms第十五页，共二十一页。体感诱发电位体感诱发电位指躯体感觉系统在受外界某一特定刺激后产生的一种生物电活动。反映躯体感觉传导通路神经结构的功能。一般采用恒压器或恒流器刺激。第十六页，共二十一页。听觉诱发电位听觉诱发电位指给予声音刺激，在头皮上记录到的由听觉通路产生的生物电活动。听觉诱发电位波形分别称为早波〔1~8ms〕，中潜伏期波〔8~50ms〕和后波〔慢波，50~500ms〕，幅度约为0.5uV，带宽100~3000Hz。第十七页，共二十一页。事件相关电位第十八页，共二十一页。脑电频率分析器第十九页，共二十一页。头皮电阻检测电路第二十页，共二十一页。内容...
