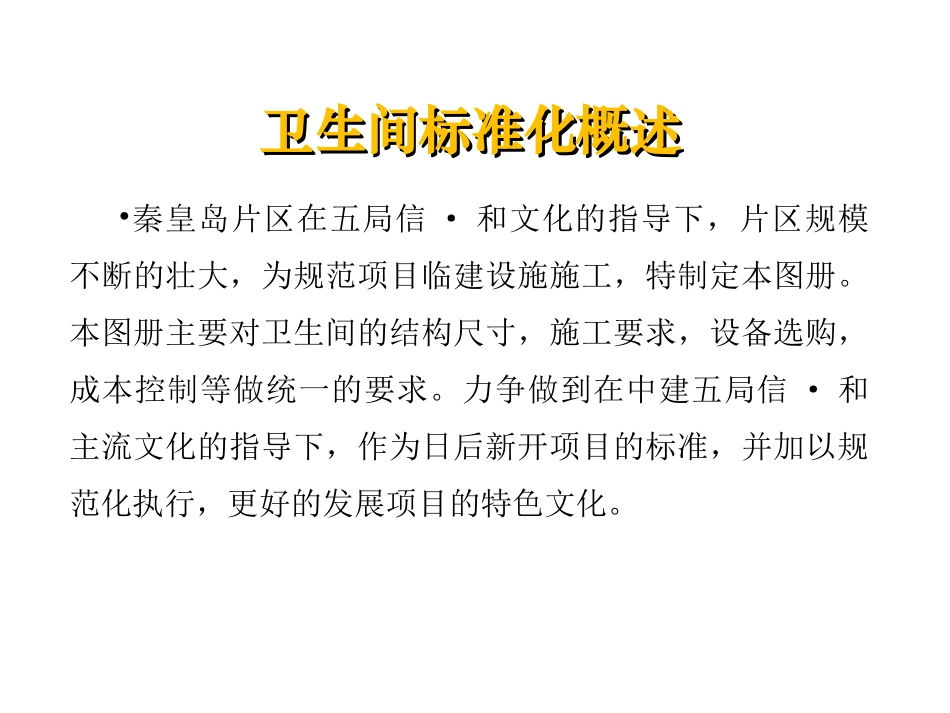

卫生间标准化图册卫生间标准化图册•秦皇岛片区在五局信·和文化的指导下，片区规模不断的壮大，为规范项目临建设施施工，特制定本图册。本图册主要对卫生间的结构尺寸，施工要求，设备选购，成本控制等做统一的要求。力争做到在中建五局信·和主流文化的指导下，作为日后新开项目的标准，并加以规范化执行，更好的发展项目的特色文化。卫生间标准化概述卫生间标准化概述1、管理人员卫生间平面图管理人员卫生间共分为四个功能房间：男浴室、男卫生间、洗手间、女卫生间。根据地质的软硬选用相应的基础类型地质较软地基，选用条形基础。1：基础梁为强度等级C20混凝土现浇梁，结构尺寸300mm*300mm。2：地面做法自下而上分别为素土回填，夯实系数0.94。水泥砂浆找平层，厚度30mm。面层为防滑瓷砖，规格300mm*300mm。根据地质的软硬选用相应的基础类型地质较软地基，选用条形基础。1：基础梁为强度等级C20混凝土现浇梁，结构尺寸300mm*300mm。2：地面做法自下而上分别为素土回填，夯实系数0.94。水泥砂浆找平层，厚度30mm。面层为防滑瓷砖，规格300mm*300mm。1.1基础剖面图地质较硬的地基，选用混凝土底层基础。1：基础垫层为强度等级C20混凝土垫层，结构尺寸300mm*50mm。2：地面做法自下而上分别为原始土层。水泥砂浆找平层，厚度50mm。面层为防滑瓷砖，规格300mm*300mm。地质较硬的地基，选用混凝土底层基础。1：基础垫层为强度等级C20混凝土垫层，结构尺寸300mm*50mm。2：地面做法自下而上分别为原始土层。水泥砂浆找平层，厚度50mm。面层为防滑瓷砖，规格300mm*300mm。2、开关、插座布置图开关安装高度：距地1500mm插座安装高度：距地1600mm图例：红色---插座位置绿色---开关位置3、排水管布置图图例：红色箭头图例：红色箭头------排水方向蓝色区域排水方向蓝色区域------排水排水管位置管位置阴影区域阴影区域------蹲便区（砌筑台阶区域）蹲便区（砌筑台阶区域）排水方式设计原则按照生活用水与清理用水共用一个排水系统，达到节约成本，提高排水效率的目的。依照图中红色箭头方向有组织排水，将水引到化粪池。阴影区域为蹲便区，标高高出室内地面150mm。1：蹲便池台高150mm，水箱底部距地80mm，水平镀锌铁管距离面层150mm。２：地面做法同上。1：蹲便池台高150mm，水箱底部距地80mm，水平镀锌铁管距离面层150mm。２：地面做法同上。4、蹲便器水箱立面图洗手池台面安装高度距地面800mm，水平供水管安置于台面下方，距地500mm，洗脸池上方悬挂配套镜子，与洗脸池宽度一致。每个洗手池配备一个装洗手液的容器，安装于洗手池台面与镜子之间。5、洗手池立面图洗手池洗手池洗手池统一颜色选定蓝洗手池统一颜色选定蓝色有机玻璃材质（价格色有机玻璃材质（价格在在5050元元-70-70元），水元），水龙头选用可旋转，可控龙头选用可旋转，可控制冷热水的品种（价格制冷热水的品种（价格在在2525元元-40-40元）。日元）。日常用热水由女浴室热水常用热水由女浴室热水器提供。器提供。6、洗手间西墙立面图墙上悬挂固定干手器和纸巾盒，干手器选用红外线感应低功耗产品（价格区间150元-200元），纸巾盒选用塑料材质（价格区间20元-40元）。7、洗手间南墙立面图墩布池紧靠南墙放置，距离东墙1800mm，洗衣机放置于西南角，距离西墙300mm。8、洗衣机洗衣机放置于洗手间西南角，单独设置供水管，地漏。洗衣机排水管直接插入地漏中。洗衣机品牌限定：海尔。全自动滚筒洗衣机，价格区间（800元-1000元）墩布池放置于靠近门口处，单独设置供水管，正下方设墩布池放置于靠近门口处，单独设置供水管，正下方设置地漏。墩布池选用陶瓷材质。价格区间（置地漏。墩布池选用陶瓷材质。价格区间（4545元元-60-60元）元）9、墩布池10、浴室隔断尺寸图浴室隔断采用防水塑料布，铝合金轻钢龙骨，组合隔断，安装简易，使用方便，易于清理。统一安装高度2000mm。价格区间（120元-150元）浴室隔断11、淋浴器安装尺寸图淋浴器安装高度统一距地面2200mm，喷头距离隔断边650mm，喷头间距1400mm。喷头选用方向可调节，可控制水流的优质产品。价格区间（50元-70元）喷淋器男浴室设置两个喷淋器，女浴室设置一个喷...
