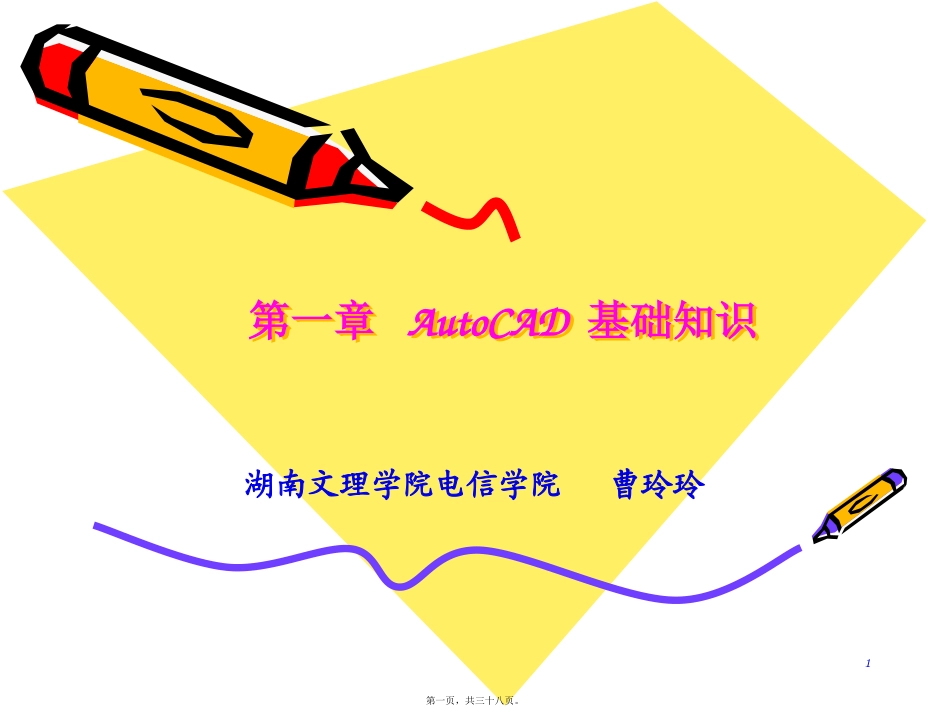

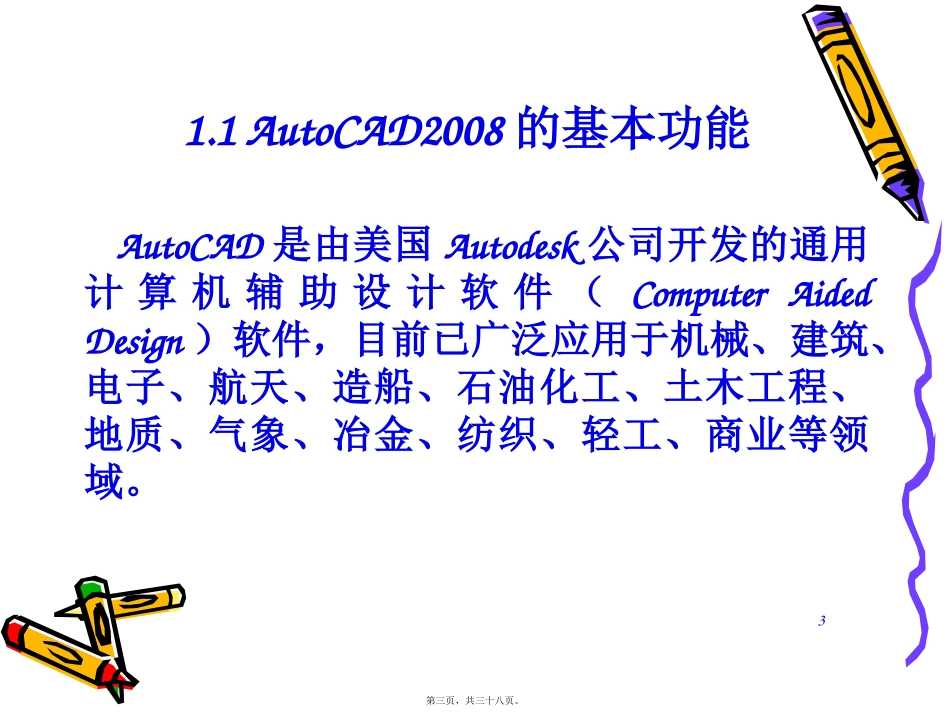

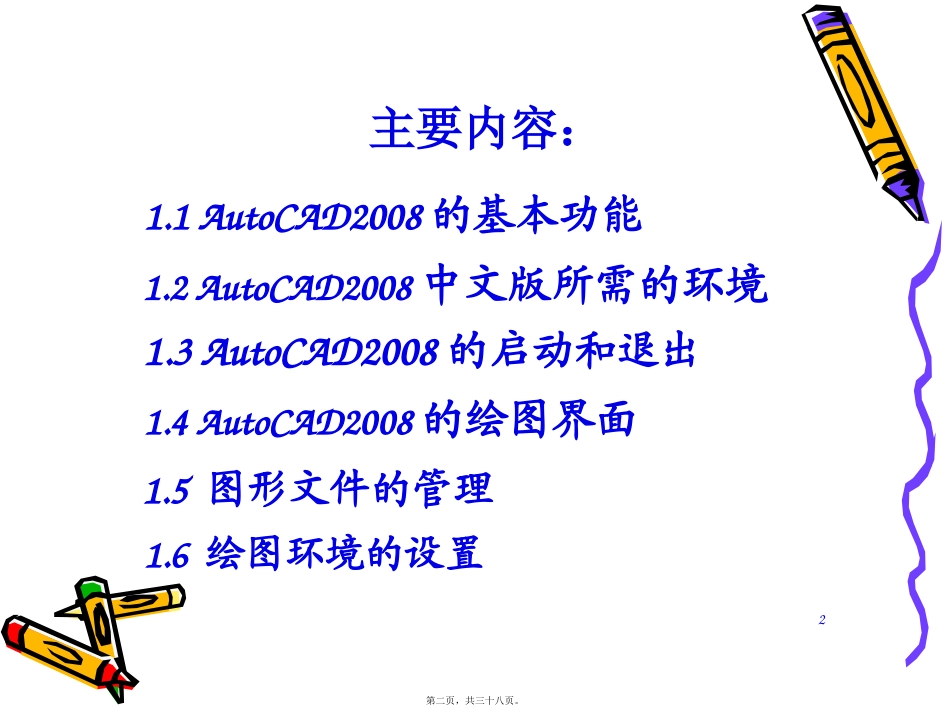

1第一章AutoCAD基础知识第一章AutoCAD基础知识湖南文理学院电信学院曹玲玲第一页，共三十八页。2主要内容：1.1AutoCAD2008的基本功能1.3AutoCAD2008的启动和退出1.5图形文件的管理1.4AutoCAD2008的绘图界面1.6绘图环境的设置1.2AutoCAD2008中文版所需的环境第二页，共三十八页。31.1AutoCAD2008的基本功能AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件（ComputerAidedDesign）软件，目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、地质、气象、冶金、纺织、轻工、商业等领域。第三页，共三十八页。4零件图纸第四页，共三十八页。5电视背景墙第五页，共三十八页。6第六页，共三十八页。7厨房水槽第七页，共三十八页。8AutoCAD2008有如下几项基本功能：（1）绘制与编辑图形（2）标注图形尺寸（3）渲染三维图形（4）输出与打印图形第八页，共三十八页。91.5图形文件的管理AutoCAD2008的文件格式.dwg文件：标准AutoCAD文件格式.dwt文件：图形样板格式新建图形文件第1种：选择“文件”→“新建”命令，或单击“标准”工具栏中的“新建”按钮。第2种：或在命令行中输入NEW命令，此时弹出“选择样板”对话框。第九页，共三十八页。10打开图形文件第1种：单击“标准”工具栏中的“打开”按钮。第2种：命令行中输入“OPEN”，并回车。保存图形文件第1种：单击“标准”工具栏中的“保存”按钮.第2种：命令行中输入“SAVE”，都可以对图形文件进行保存。关闭图形文件第1种：单击“标准”工具栏中的“关闭”按钮。第2种：命令行中输入“Close”，并回车。第十页，共三十八页。111.6绘图环境的设置1.6.1设置显示性能选择“工具”→“选项…”命令，在“选项”对话框中，用户可以使用“显示”选项卡，设置绘图界面的显示格式、图形显示精度等。1.6.2设置绘图界面在任意工具栏上右击，将弹出一个快捷菜单，可显示或关闭相关的工具栏。1.6.3设置图形单位选择“格式”→“单位”命令，设置绘图时使用的长度单位、角度单位等参数。第十一页，共三十八页。121.6.4设置绘图界限绘图界限就是标明用户的工作区域和图纸边界，以避免用户所绘制的图形超出某个范围。图形界限由一对二维点确定，即左下角点和右上角点。操作：①命令行中输入“Limits”命令；②在提示“指定左下角点”后输入左下角坐标；③在提示“指定右上角点”后输入右上角坐标。第十二页，共三十八页。13实例1：设置电气制图中A3图纸的绘图环境要求：A3图纸尺寸为420×297，长度单位为毫米，类型为小数，精度为0，角度单位为十进制度数，逆时针为正方向。操作步骤如下：（1）在命令行输入limits（2）选择“格式”→“单位”，设置好长度单位和角度单位。命令:LIMITS重新设置模型空间界限://系统提示信息指定左下角点或[开(ON)/关(OFF)]<10.0000,10.0000>:0,0指定右上角点<420.0000,297.0000>:420,297第十三页，共三十八页。14第二章绘图辅助工具及基本绘图命令第二章绘图辅助工具及基本绘图命令第十四页，共三十八页。15主要内容：2.1精确绘图工具2.2图层及坐标应用2.3直线、射线、点的绘制2.4构造线、多线、多段线的绘制2.5样条曲线、云线的绘制2.6圆、圆弧、椭圆的绘制2.7图案填充的建立与修改第十五页，共三十八页。162.1.1栅格和捕捉功能2.1.2正交功能2.1.3极轴追踪2.1.4对象捕捉和对象捕捉追踪2.1.5使用动态输入2.1精确绘图工具第十六页，共三十八页。172.1.1栅格和捕捉功能栅格和捕捉功能可以用来精确定位点，“栅格”是一些定位置的小点，起坐标系的作用，“捕捉”用于设定鼠标光标移动的间距。栅格和捕捉的打开或关闭方法：在AutoCAD程序窗口的状态栏中，单击“捕捉”和“栅格”按钮。相关参数的设置方法：右击“捕捉”按钮进行设置。第十七页，共三十八页。182.1.2正交功能正交模式下，只能绘制平行于当前X轴或Y轴的线段。第十八页，共三十八页。192.1.3极轴追踪极轴追踪的功能用来以指定的角度来绘制对象。使用极轴追踪的关键是设置极轴角。极轴角的设置方法：状态栏右击“极轴”→点击“设置”。实例：绘制一条长度为50个单位与X轴成60°角的直线和一条长度为50个单位与X轴成...
