第02讲-金属切削基本概念VIP免费

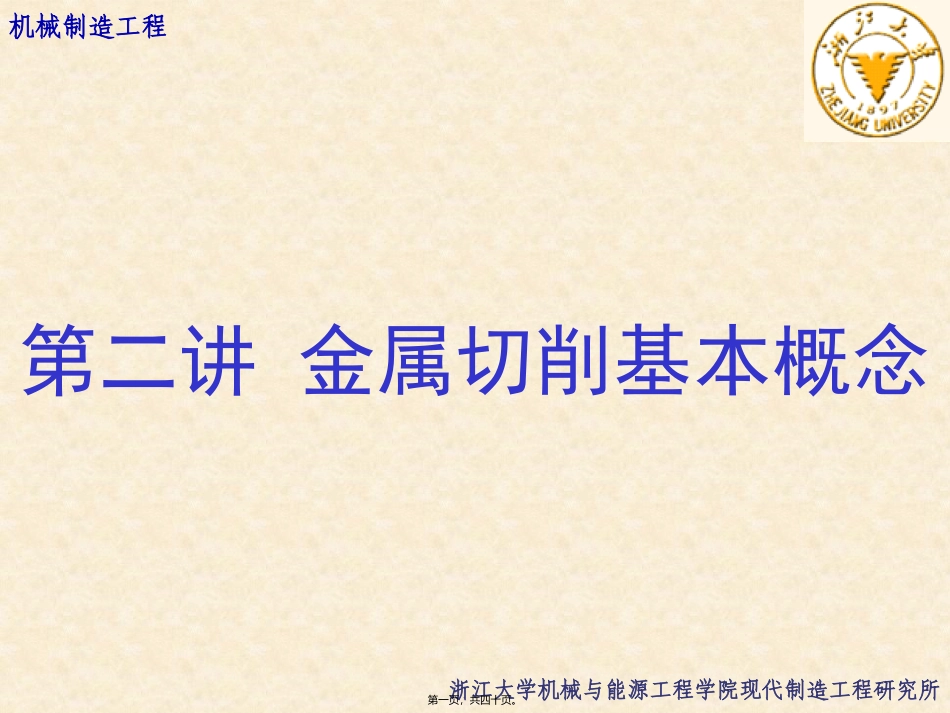

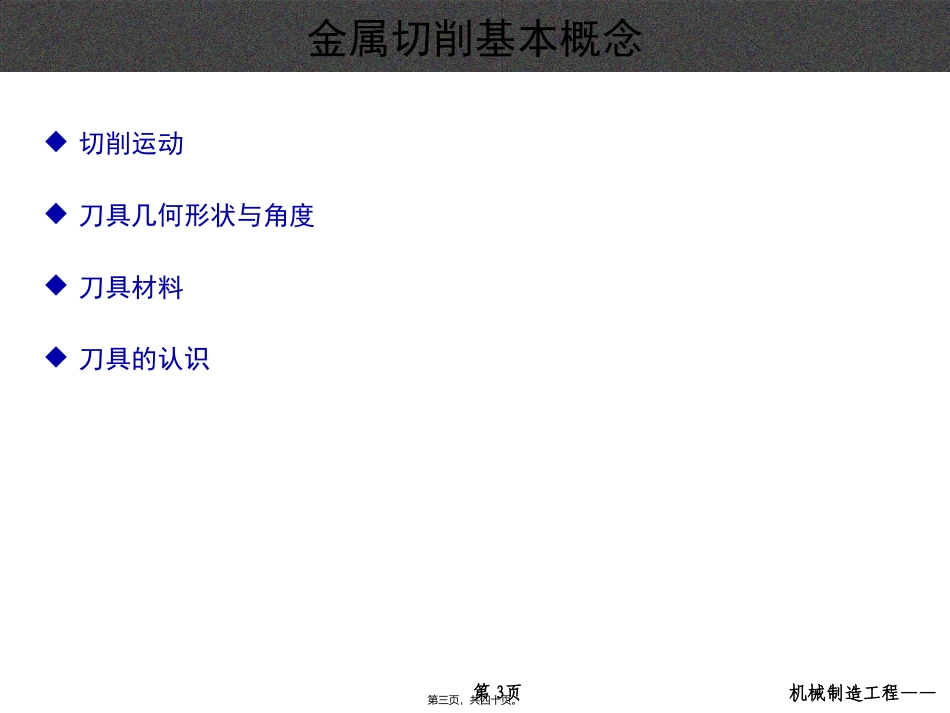

第1页机械制造工程——第二讲金属切削基本概念机械制造工程浙江大学机械与能源工程学院现代制造工程研究所第一页，共四十页。第2页机械制造工程——实现金属切削的三个条件切削过程是刀具从工件毛坯上切除多余金属的过程，须满足三个条件：工件与刀具之间要有相对运动——切削运动刀具必须有适当的几何形状——刀具几何形状与角度刀具材料必须具有一定的切削性能——刀具材料第二页，共四十页。第3页机械制造工程——金属切削基本概念切削运动刀具几何形状与角度刀具材料刀具的认识第三页，共四十页。第4页机械制造工程——金属切削基本概念切削运动需要什么运动——表面成形分析运动的定义刀具几何形状与角度刀具材料刀具的认识第四页，共四十页。第5页机械制造工程——表面成形运动分析零件表面由若干表面元素组成，包括：平面、圆柱面、圆锥面、球面等典型表面可看成一条母线沿着一条导线运动形成第五页，共四十页。第6页机械制造工程——表面成形运动分析表面成形运动可分为简单成形运动和复杂成形运动简单成形运动：车外圆柱面圆母线：由机床的回转运动形成直线导线：由刀具的直线移动形成复杂成形运动：车螺纹螺旋导线：通过机床主轴等速旋转运动和刀架等速直线移动复合而成形成表面的母线和导线统称为发生线第六页，共四十页。第7页机械制造工程——发生线的形成方法及其所需要的运动发生线由刀具和工件的相对运动得到，其的形成方法可归纳为四种：(见教材p24)轨迹法：如右图成形法：成形刀具相切法：铣范成法：刀具与工件作范成运动，如刀刃1通过范成法包络形成渐开线齿形2，如下图第七页，共四十页。第8页机械制造工程——切削运动定义各种切削加工中的成形运动，按照他们在切削加工中的作用，分为主运动和进给运动，这两个运动的向量和称为合成切削运动主运动——产生切削加工形成工件新表面的运动。速度高、功率大进给运动——维持切削加工得以继续的运动切深运动——改变切削层厚度的运动合成运动切削运动通常是由机床来产生的，是金属切削机床设计的主要依据。第八页，共四十页。第9页机械制造工程——加工表面切削过程中存在三个加工表面，待加工表面切削表面已加工表面第九页，共四十页。第10页机械制造工程——切削用量三要素切削速度v、进给量f、切削深度ap称为切削用量三要素切削速度是刀刃上选定点相对于工件的主运动的速度进给速度是刀刃上选定点相对于工件的进给运动的速度切削深度是工件上待加工表面和已加工表面间的垂直距离第十页，共四十页。第11页机械制造工程——进给速度、进给量和每齿进给量第十一页，共四十页。第12页机械制造工程——切削层参数第十二页，共四十页。第13页机械制造工程——切削方式自由切削与非自由切削自由切削：只有一条直线切削刃参与切削工作非自由切削：如右图正切削与斜切削正切削：主切削刃垂直于主运动方向斜切削：主切削刃不垂直于主运动方向第十三页，共四十页。第14页机械制造工程——金属切削基本概念切削运动刀具几何形状与角度刀具的组成刀具角度的标注刀具材料刀具的认识第十四页，共四十页。第15页机械制造工程——车刀的组成车刀由刀柄（刀体）和刀头（切削部分）构成刀头由三面二刃一尖组成前刀面主后刀面副后刀面主切削刃副切削刃刀尖第十五页，共四十页。第16页机械制造工程——车刀的组成第十六页，共四十页。第17页机械制造工程——刀具角度标注参考系刀具标注角度基本参考平面过切削刃上某一点基面Pr：垂直于主动运方向切削平面Ps：与切削表面相切主剖面参考系通过过切削刃上某一点主剖面Po：垂直于切削刃在基面上的投影参考系：Pr—Ps—Po用于刀具设计与制造其它参考系（自己看书）法剖面Pn：垂直于切削刃进给剖面Pf：平行于进给方向切深剖面Pp：垂直到Pr、Pf第十七页，共四十页。第18页机械制造工程——主剖面参考系第十八页，共四十页。第19页机械制造工程——车刀的标注角度在主剖面Po内测量前角γo：前刀面^基面后角αo：主后刀面^切削...
