Matlab绘图教程(大量实例)讲述VIP免费

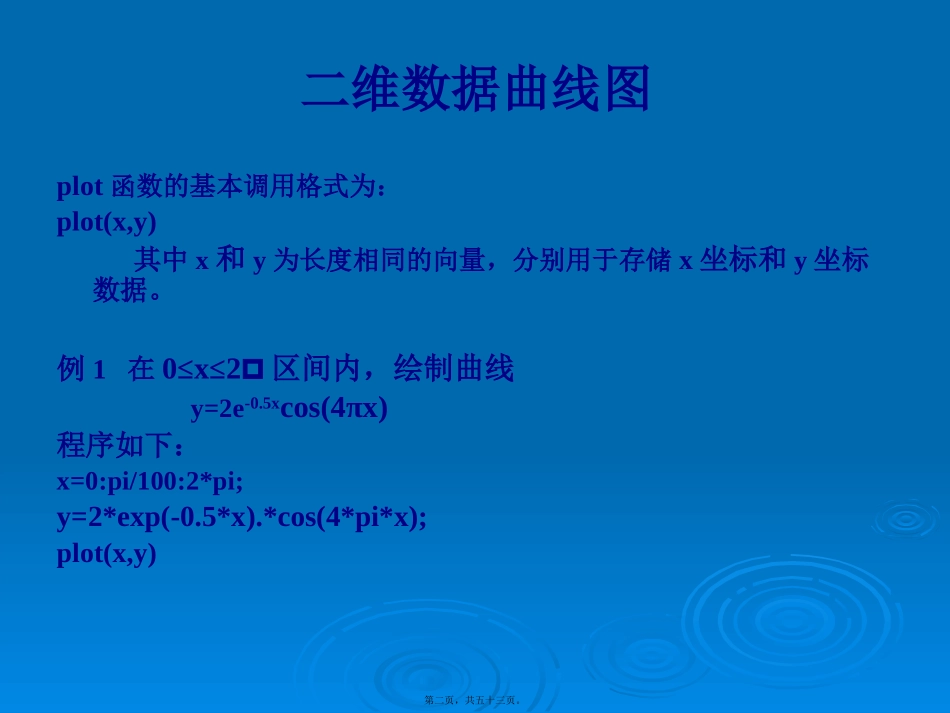

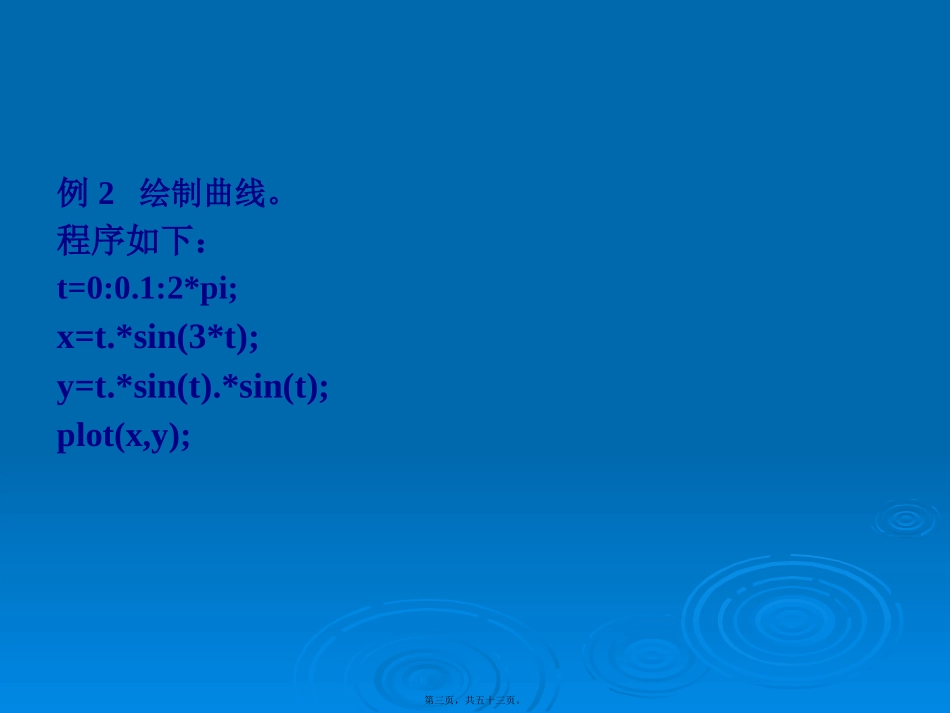

第一页，共五十三页。二维数据曲线图plot函数的基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。例1在0≤x≤2区间内，绘制曲线y=2e-0.5xcos(4πx)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)第二页，共五十三页。例2绘制曲线。程序如下：t=0:0.1:2*pi;x=t.*sin(3*t);y=t.*sin(t).*sin(t);plot(x,y);第三页，共五十三页。plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。第四页，共五十三页。1．plot函数的输入参数是矩阵形式时(1)当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。(2)当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。第五页，共五十三页。(3)对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。第六页，共五十三页。2．含多个输入参数的plot函数调用格式为：(1)当输入参数都为向量时，x1和y1，x2和y2，…，xn和yn分别组成一组向量对，每一组向量对的长度可以不同。每一向量对可以绘制出一条曲线，这样可以在同一坐标内绘制出多条曲线。第七页，共五十三页。(2)当输入参数有矩阵形式时，配对的x,y按对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。第八页，共五十三页。例3分析下列程序绘制的曲线。x1=linspace(0,2*pi,100);x2=linspace(0,3*pi,100);x3=linspace(0,4*pi,100);y1=sin(x1);y2=1+sin(x2);y3=2+sin(x3);x=[x1;x2;x3]';y=[y1;y2;y3]';plot(x,y,x1,y1-1)第九页，共五十三页。3．具有两个纵坐标标度的图形在MATLAB中，如果需要绘制出具有不同纵坐标标度的两个图形，可以使用plotyy绘图函数。调用格式为：其中x1,y1对应一条曲线，x2,y2对应另一条曲线。横坐标的标度相同，纵坐标有两个，左纵坐标用于x1,y1数据对，右纵坐标用于x2,y2数据对。第十页，共五十三页。例4用不同标度在同一坐标内绘制曲线y1=0.2e-0.5xcos(4πx)和y2=2e-0.5xcos(πx)。程序如下：x=0:pi/100:2*pi;y1=0.2*exp(-0.5*x).*cos(4*pi*x);y2=2*exp(-0.5*x).*cos(pi*x);plotyy(x,y1,x,y2);第十一页，共五十三页。4．图形保持holdon/off命令控制是保持原有图形还是刷新原有图形，不带参数的hold命令在两种状态之间进行切换。第十二页，共五十三页。例5采用图形保持，在同一坐标内绘制曲线y1=0.2e-0.5xcos(4πx)和y2=2e-0.5xcos(πx)。程序如下：x=0:pi/100:2*pi;y1=0.2*exp(-0.5*x).*cos(4*pi*x);plot(x,y1)holdony2=2*exp(-0.5*x).*cos(pi*x);plot(x,y2);holdoff第十三页，共五十三页。设置曲线样式MATLAB提供了一些绘图选项，用于确定所绘曲线的线型、颜色和数据点标记符号，它们可以组合使用。例如，“b-.”表示蓝色点划线，“y:d”表示黄色虚线并用菱形符标记数据点。当选项省略时，MATLAB规定，线型一律用实线，颜色将根据曲线的先后顺序依次。要设置曲线样式可以在plot函数中加绘图选项，其调用格式为：第十四页，共五十三页。例6在同一坐标内，分别用不同线型和颜色绘制曲线y1=0.2e-0.5xcos(4πx)和y2=2e-0.5xcos(πx)，标记两曲线交叉点。程序如下：x=linspace(0,2*pi,1000);y1=0.2*exp(-0.5*x).*cos(4*pi*x);y2=2*exp(-0.5*x).*cos(pi*x);k=find(abs(y1-y2)<1e-2);%查找y1与y2相等点(近似相等)的下标x1=x(k);%取y1与y2相等点的x坐标y3=0.2*exp(-0.5*x1).*cos(4*pi*x1);%求y1与y2值相等点的y坐标plot(x,y1,x,y2,'k:',x1,y3,'bp');第十五页，共五十三页。图形标注与坐标控制有关图形标注函数的调用格式为：title(图形名称)xlabel(x轴说明)ylabel(y轴说明)text(x,y,图形说明)legend(图例1,图例2,…)第十六页，共五十三页。函数中的说明文字，除使用标准的ASCII字符外，还可使用LaTeX格式的控...
