土木工程专业建筑工程定额计价课程教学课件 第三讲-土石方、垫层及基础VIP专享VIP免费

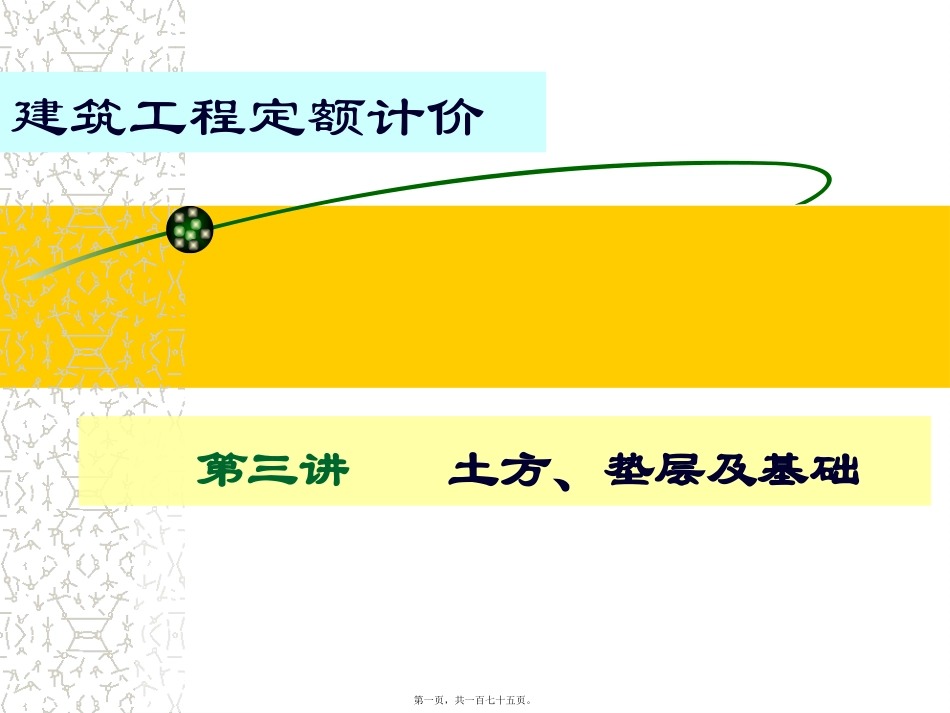

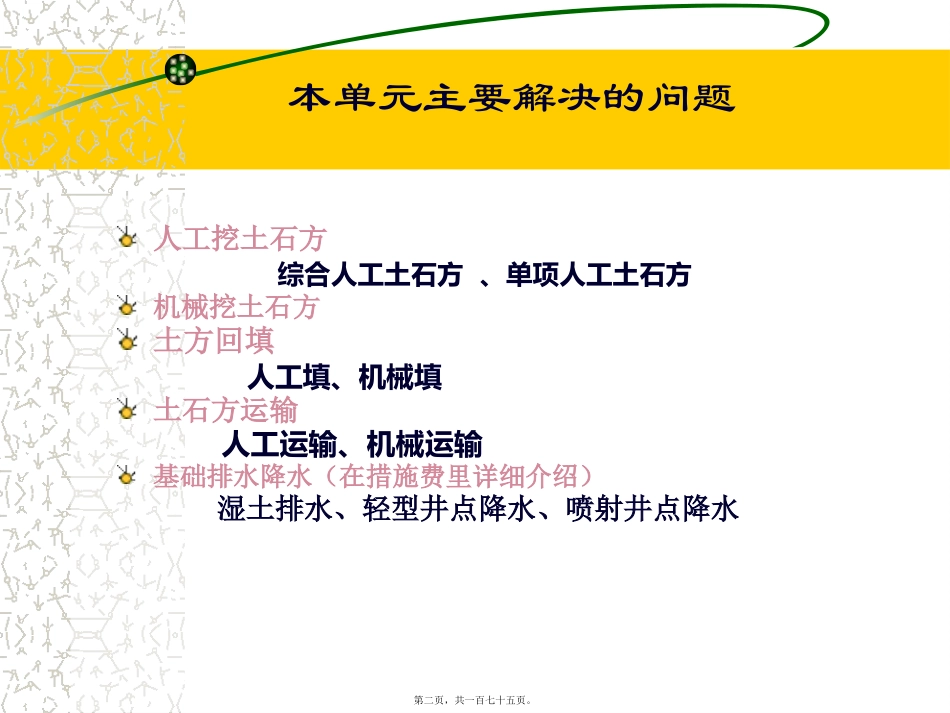

第三讲土方、垫层及基础建筑工程定额计价第一页，共一百七十五页。本单元主要解决的问题人工挖土石方综合人工土石方、单项人工土石方机械挖土石方土方回填人工填、机械填土石方运输人工运输、机械运输基础排水降水（在措施费里详细介绍）湿土排水、轻型井点降水、喷射井点降水第二页，共一百七十五页。一概述定额计价法的基本方法是：分别按照工程量计算规则计算分部分项工程工程量；根据施工工艺及预算定额选择一个合适的预算基价；计算分部分项工程直接费，即工程量乘以预算基价。第三页，共一百七十五页。地下土建工程主要分为土石方工程开挖与回填、基坑围护、垫层、基础工程、地下室内外混凝土墙、土方排水降水等。广联达培训楼工程中的地下土建工程主要有：机械平整场地、反铲挖掘机挖土、自卸汽车运土、土方回填、砖基础的砌筑、基础垫层模板及混凝土浇捣、满堂基础模板及混凝土浇捣。主要解决的问题是上述分项工程工程量的计算，并查找到相应的预算基价。第四页，共一百七十五页。二地下土建工程计量与计价（一）土方工程1平整场地：是为便于施工，对施工场地进行的厚度在±30cm以内的就地挖填找平工作即场地平整。施工的方法有人工平整和机械平整。平整场地工程量=S底+2L外+16S底——底层建筑面积(m2)L外——外墙外边线长(m)平整场地计价范围有人工平整和机械平整，定额编号分别为1-15和1-22162外底LS162外底LS第五页，共一百七十五页。【例3-3】计算广联达培训楼平整场地工程量及直接工程费。解：S底=75.4M2L外=（11.6+6.5）2=36.2M平整场地工程量=75.4+36.2×2+16=163.8M2查定额得1-22机械平整场地基价=364元/1000M2平整场地直接工程费=0.164×364=59.70元第六页，共一百七十五页。2挖土方①地槽土方的计量第七页，共一百七十五页。不放坡的地槽示意图不放坡有支撑的地槽示意图第八页，共一百七十五页。地槽土方工程量：V=(B+KH+2C)HL其中V—挖土体积（m3）；K—放坡系数；B—基础底宽度（m）；C—工作面宽度（m）；H—槽深度（m）；L—槽底长度（m）。第九页，共一百七十五页。地槽长度：外墙按外墙中心线长度计算；内墙按基础底净长计算；不扣除工作面及放坡重叠部分的长度，附墙垛凸出部分按砌筑工程规定的砖垛折加长度合并计算，不扣除搭接重叠部分的长度，垛的加深部分亦不增加。第十页，共一百七十五页。地槽、坑挖土深度H槽坑底至交付施工场地标高无交付施工场地标高时，按自然地面标高确定。无自然地面标高按设计室外地坪标高确定。第十一页，共一百七十五页。基底净长线示意图第十二页，共一百七十五页。地槽长度——外墙按内墙按外墙的中心线L中内墙基底的净长线L内槽计算，计算第十三页，共一百七十五页。垛折加长度示意图其中垛折加长度=ab/ca为垛突出墙的宽度b为垛面宽c为墙体计算宽度第十四页，共一百七十五页。基础施工所需工作面基础或垫层为混泥土时，按混泥土宽度每边增加工作面30cm计算；挖地下室土方按垫层底宽每边增加工作面100CM（烟囱、水、油池、水塔埋入地下的基础，挖土方按地下室放工作面）。基础垂直表面需做防腐或防潮处理的，每边增加工作面80cm。砖基础每边增加工作面20cm。块石基础，每边增加工作面15cm。如同一槽、坑遇有多个增加工作面条件时，按其中较大的一个计算。第十五页，共一百七十五页。②地坑土方的计量矩形地坑示意图圆形地坑示意图第十六页，共一百七十五页。（方形）V=（B+KH+2C）（L+KH+2C）H+K2H3/3（圆型）V=πH/3[（R+C）2+（R+C）（R+C+KH）+（R+C+KH）2]其中:R—坑底半径（m）；B、L分别为矩形地坑底的边长；第十七页，共一百七十五页。③管沟土方工程量挖混凝土管沟槽土方按图示中心线长度计算，不扣除窨井所占长度，各种井类及管道接口处需加宽增加的土方量不另行计算。沟底宽度按施工设计规定计算，设计不明确的，按管道宽度加40cm计算。土方深度按分段平均设计地面标高减去管底（包括管壁厚度）或基础底的平均标高计算。第十八页，共一百七十五页。【例3-4】计算广联达培训楼土方工程量及直接工程费，已知采用反铲挖掘机挖土，自卸汽车运1公里内，土壤类别为二类土。【解】：已知室外设计地坪标高-0.4...
