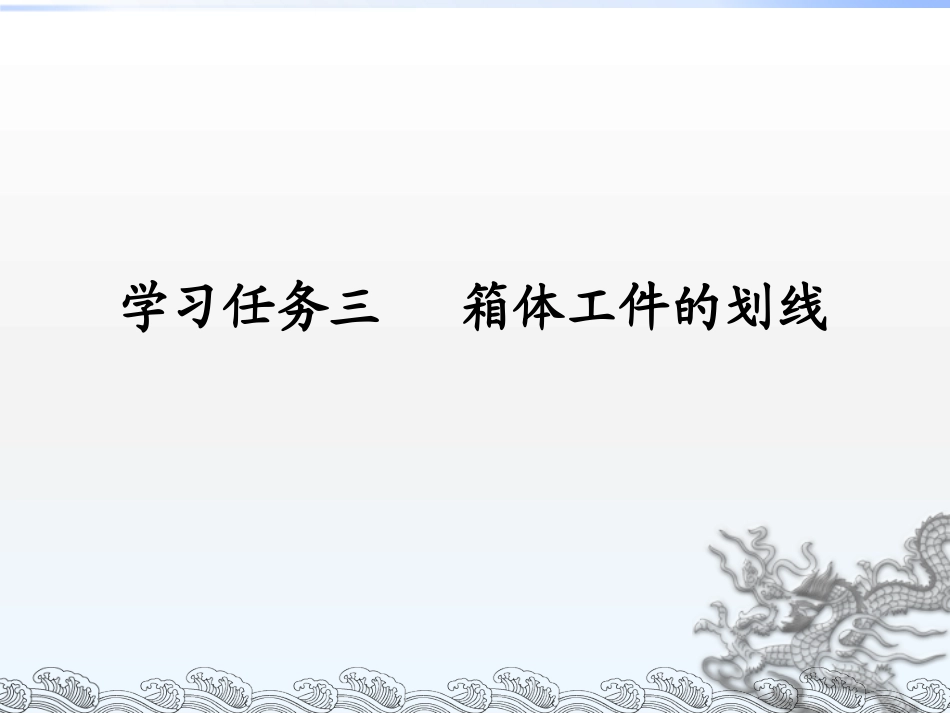

箱体工件的划线 教学课件VIP免费

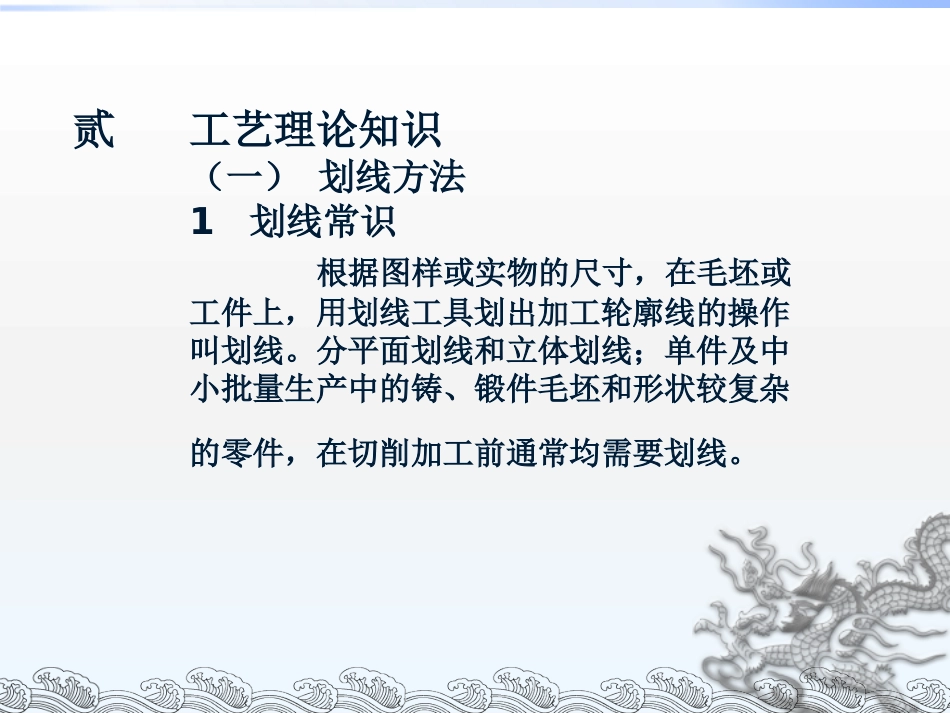

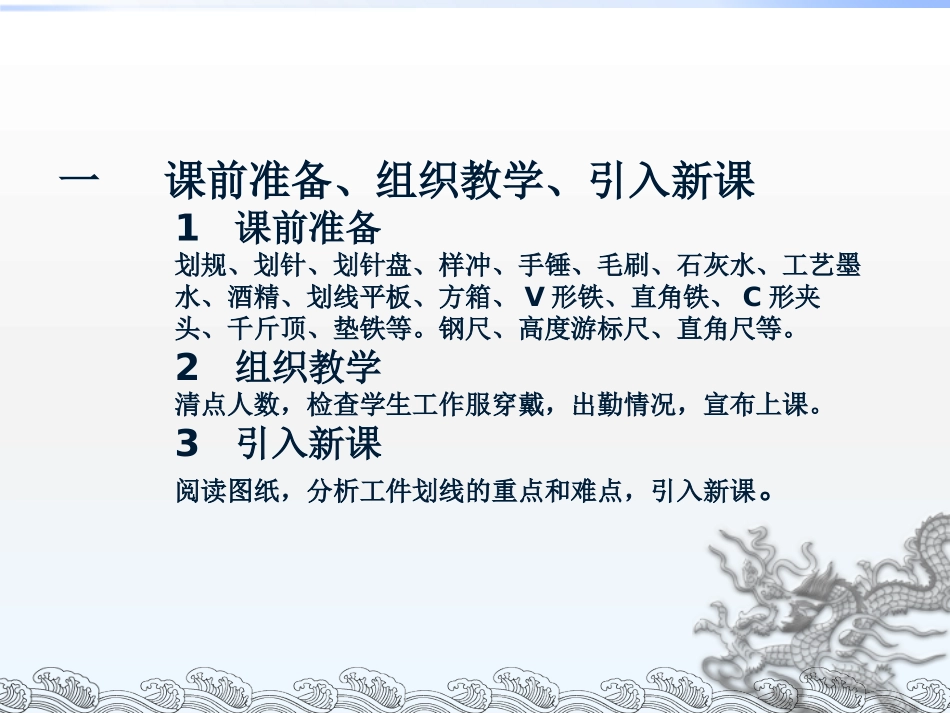

学习任务三箱体工件的划线一课前准备、组织教学、引入新课1课前准备划规、划针、划针盘、样冲、手锤、毛刷、石灰水、工艺墨水、酒精、划线平板、方箱、V形铁、直角铁、C形夹头、千斤顶、垫铁等。钢尺、高度游标尺、直角尺等。2组织教学清点人数，检查学生工作服穿戴，出勤情况，宣布上课。3引入新课阅读图纸，分析工件划线的重点和难点，引入新课。贰工艺理论知识（一）划线方法1划线常识根据图样或实物的尺寸，在毛坯或工件上，用划线工具划出加工轮廓线的操作叫划线。分平面划线和立体划线；单件及中小批量生产中的铸、锻件毛坯和形状较复杂的零件，在切削加工前通常均需要划线。2划线的作用（1）确定工件上各加工面的加工位置和加工余量。（2）可全面检查毛坯的形状和尺寸是否满足加工要求。（3）当在坯料上出现某些缺陷的情况下，往往可通过划线时的“借料”方法，起到一定的补救作用。（4）在板料上划线下料，可合理安排和节约使用材料。3划线前的准备与划线基准（1）划线前的准备划线前的准备包括对工件或毛坯进行清理、涂色及在工件孔中装中心塞块等。常用的涂料有石灰水和蓝油。石灰水用于铸件毛坯表面的涂色。蓝油是由质量分数2％～4％的龙胆紫、3％～5％的虫胶和91％～95％的酒精配制而成的，主要用于已加工表面的涂色。（2）确定划线基准①划线基准应与设计基准一致，并且划线时必须先从基准线开始。②若工件上有已加工表面，则应以已加工表面为划线基准。③若工件为毛坯，则应选重要孔的中心线等为划线基准。④若毛坯上无重要孔，则应选较平整的大平面为划线基准。4常用的划线基准有三种（1）以两个相互垂直的平面（或线）为基准，如图3—1所示。图3—1（2）以两条相互垂直的中心线为基准，如图3—2所示。图3—2（3）以一个平面和一条中心线为基准，如图3—3所示。图3—35划线前的找正与借料（1）找正对于毛坯工件，划线前一般要先做好找正工作，找正就是利用划线工具，通过调节支撑工具，使工件有关的毛坯表面都处于合适的位置。（2）借料当毛坯的尺寸、形状或位置误差和缺陷难以用找正划线的方法得以补救时，就需要利用借料的方法来解决。借料就是通过试划和调整，使各待加工表面的余量互相借用，合理分配，从而保证各待加工表面都有足够的加工余量，使误差和缺陷在加工后便可排除。图3—4所示是一铸件圆环毛坯，其内孔和外圆都需要加工。如果毛坯件比较精确，划线工作比较简单。但是如果毛坯件内孔和外圆偏心较大时，划线就不简单了。为保证内孔和外圆都有足够的加工余量，须采用借料的方法。例如图3—4(a)所示不顾及内孔去划外圆，内孔的加工余量不够。反之图3—4(b)所示如果不顾及外圆去划内孔，则外圆的加工余量不够。因此，图3—4(C)所示只有在内孔和外圆都兼顾时，恰当的选择圆心位置，才能保证内孔和外圆都具有足够的加工余量。图3—4（二）常用的划线工具及其使用1划线平台2方箱3V形铁4垫铁5直角铁6C形夹头（钳）7千斤顶8划针9划线盘10划规11样冲1290º角尺13高度游标尺叁划线综合实例1划线实例图以轴承座为例说明立体划线方法，如图3—18所示。轴承座需要加工的部位有底面、轴承座内孔、两个螺孔及两个大端面。需要划线的尺寸有三个方向。图3-18轴承座2划线的方法和步骤(1)分析图纸确定划线基准，由于轴承座内孔是主要加工面，划线基准确定为轴承座内孔的两个中心平面，以及两个螺孔的中心平面。(2)初步确定轴承内孔的中心。以R50外轮廓为依据，用单脚规分别求出两端中心，然后试划50圆周线。如余量不够，需借料，确定出内孔中心位置。(3)第一次支承及找正工件，如图3—19所示。用三个千斤顶支承底面，依据两端孔中心及不加工的上平面，用划针盘找正，使之处于水平位置。然后用划针盘划出底面加工线及内孔水平中心平面线，如图3—20所示。找正：根据孔中心及上面，调节千斤顶，使工件水平。图3—19图3—20(4)翻转工件，通过调节千斤顶、划针盘找正，使内孔两端中心处于同一高度，并用角尺按已划出的底面线找正垂直位置。划出内孔的另一中心平面线，再按尺寸划出两螺钉孔的中心线，如图3—21所示。(5)再次翻转找正，使底面处于垂直位置。划出两螺钉孔中心基...
