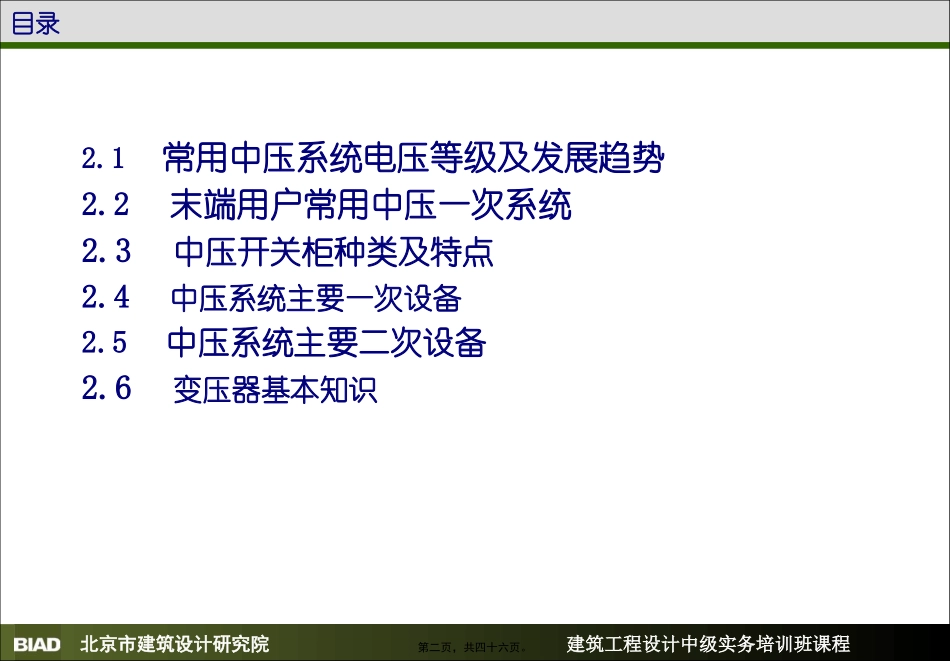

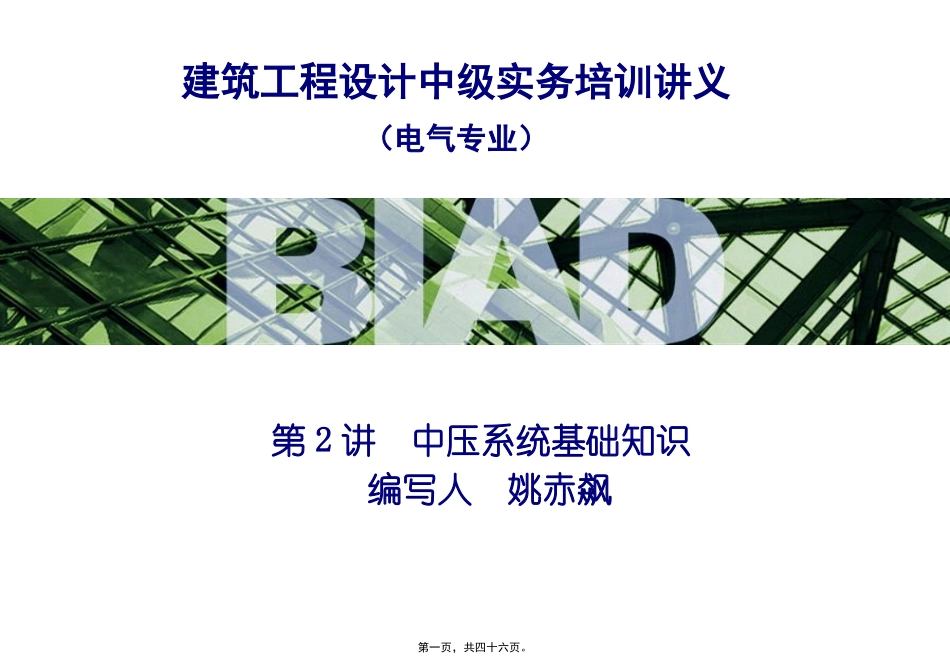

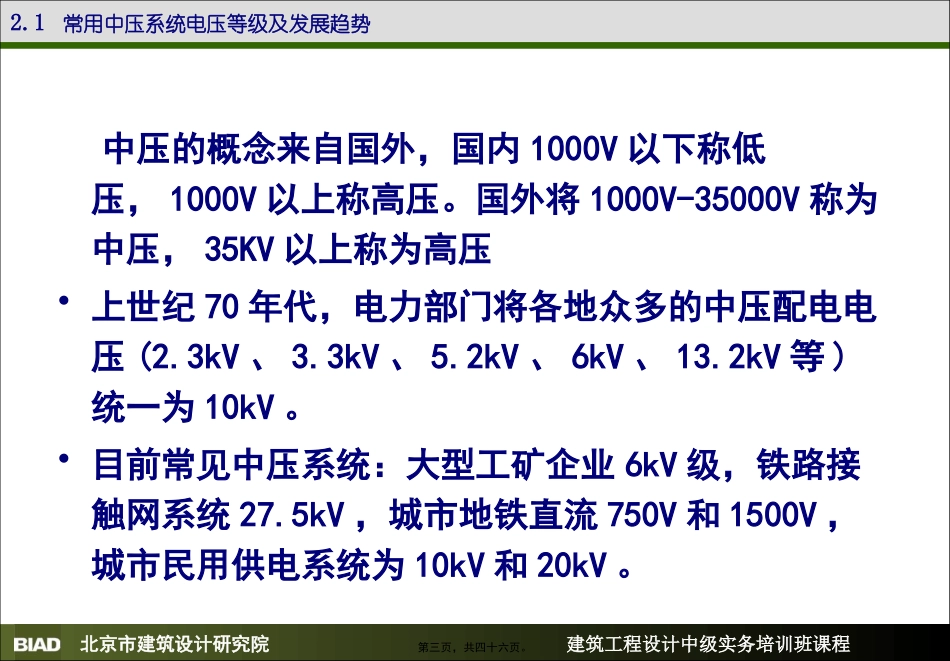

第2讲中压系统基础知识编写人姚赤飙建筑工程设计中级实务培训讲义（电气专业）第一页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程目录2.1常用中压系统电压等级及发展趋势2.2末端用户常用中压一次系统2.3中压开关柜种类及特点2.4中压系统主要一次设备2.5中压系统主要二次设备2.6变压器基本知识第二页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.1常用中压系统电压等级及发展趋势中压的概念来自国外，国内1000V以下称低压，1000V以上称高压。国外将1000V-35000V称为中压，35KV以上称为高压•上世纪70年代，电力部门将各地众多的中压配电电压(2.3kV、3.3kV、5.2kV、6kV、13.2kV等)统一为10kV。•目前常见中压系统：大型工矿企业6kV级，铁路接触网系统27.5kV，城市地铁直流750V和1500V，城市民用供电系统为10kV和20kV。第三页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.1常用中压系统电压等级及发展趋势2.1.120kV系统简介苏州工业园最早在1993年开始使用20kV，特点是负荷密度高；辽宁本溪在2003年开始在其工业区使用20kV，特点是负荷分散、距离远。大连长兴岛、湖北宜昌2007-2008年开始20kV网络建设，北京、上海、杭州曾经曾进行相关论证研究，但未实施，目前还有昆明、佛山等地在进行20kV改造的可研及前期准备工作。第四页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.1常用中压系统电压等级及发展趋势2.1.220kV配电系统优势•增强供电能力：供电半径及输送能力增加一倍。•降低电网损耗：传送相同距离和相同功率电能，线损降低75%。•降低建设费用：当负荷密度达到30MW／km2时，采用20kV配电在建设费用和运行费用上都小于10kV，两者相差20％左右。第五页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.1常用中压系统电压等级及发展趋势2.1.320kV系统设备规格及相关要求：目前国标中无专门的20kV设备制造规范，可参考的只有地方性法规，例如江苏省电力公司企业标准：《20kV变电设备技术规范》11册《20kV配电设备技术规范》16册10kV、20kV柜体外形尺寸区别举例柜型外形尺寸（深×宽×高）KYN28A-121500×800×2200KYN28A-241900×1000×2400第六页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.1常用中压系统电压等级及发展趋势2.1.420kV系统设备与10kV系统设备主要区别:两种电压等级的开关设备绝缘水平（江苏省电力公司企业标准Q/GDW-10-315-2008）：系统电压空气净距/mm工频耐压/kV雷电冲击耐压/kV相间、相对地相对地断口相对地断口10KV1254248758420KV180506595110第七页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.2.1单电源、单回路放射式适用于市政供电条件受限制或负荷等级不超过二级的用户2.2.2双电源、双回路放射式在市政供电可靠的条件下，适用于负荷等级在为一级的用户2.2.3多电源、多回路放射式适用于对供电可靠性要求高的重要用户，例如超大型火车站、机场、超大型体育场、国家级会议中心等2.2末端用户常用中压一次系统第八页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.2末端用户常用中压一次系统2.2.4单电源环网式适用于对供电可靠性要求不高的分散用户，例如夜景照明、一般道路照明等2.2.5双电源环网式适用于负荷等级不超过二级的用户，例如住宅小区、普通多层建筑第九页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.3中压开关柜种类及特点2.3.1断路器柜2.3.1.1型号定义:abcde-fga:K-金属封闭铠装式J-金属封闭间隔式X-金属封闭箱式b:Y-移开式或手车式G-固定式c:N-户内型W-户外型de：厂家编号fg：电压等级例如：KYN28A-12XGN2-12第十页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.3中压开关柜种类及特点2.3.1断路器柜2.3.1.2断路器柜特点可靠分断短路电流可配置完善的继电保护带五防措施使用安全配置灵活可适应各种要求第十一页，共四十六页。北京市建筑设计研究院建筑工程设计中级实务培训班课程2.3中压开关柜种类及特...
