X射线晶体衍射测定蛋白质三维结构VIP免费

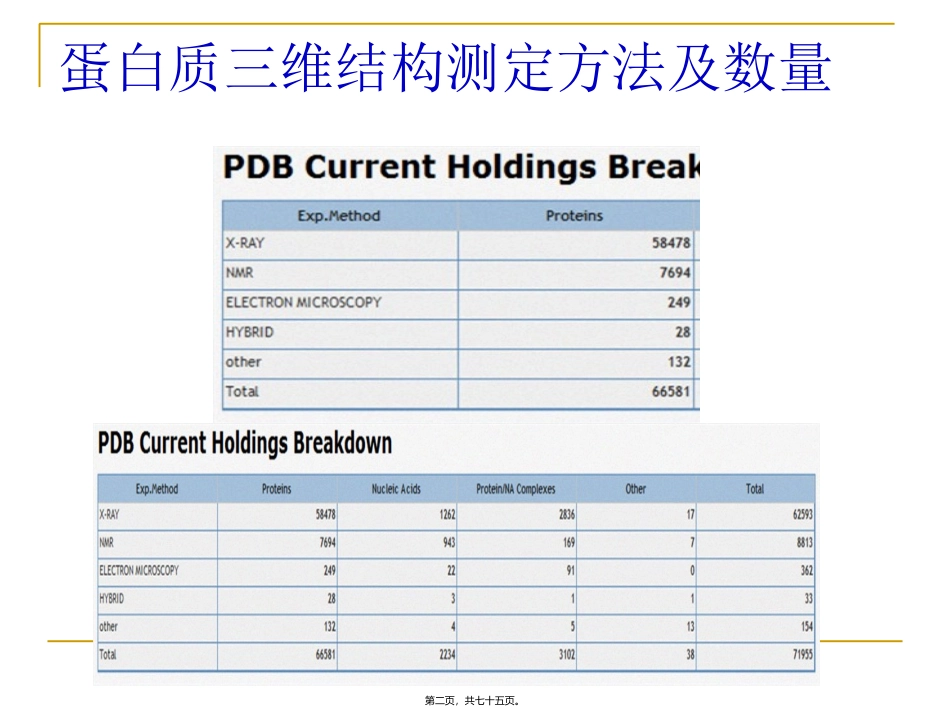

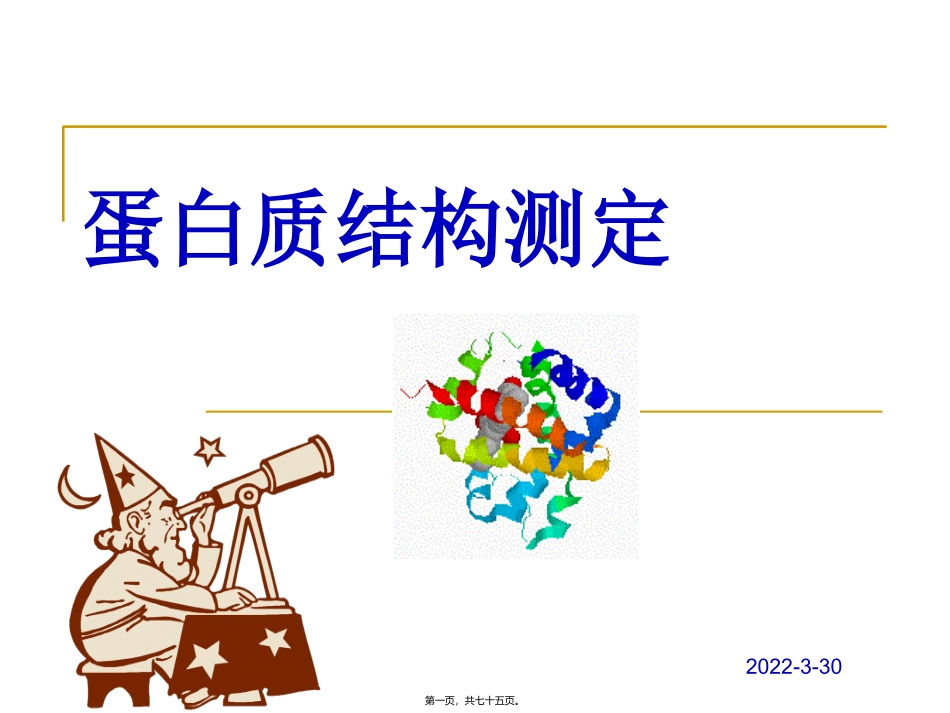

蛋白质结构测定2022-3-30第一页，共七十五页。蛋白质三维结构测定方法及数量第二页，共七十五页。蛋白质三维结构测定年增长图第三页，共七十五页。第一节：X-射线衍射技术用于蛋白质晶体结构测定原理根本过程优缺点应用实例第四页，共七十五页。一、相关原理光的衍射现象X射线的发现及应用本质的争论X射线衍射的发现晶体学根底知识X射线晶体衍射第五页，共七十五页。?S‘光线’拐弯了！1.光的衍射现象第六页，共七十五页。衍射现象：光波偏离直线传播而出现光强不均匀分布的现象ESES当缝的大小〔或障碍物的大小〕跟波长相差不多时就发生明显的衍射现象．如果缝很宽，其宽度远大于波长，那么波通过缝后根本上是沿直线传播的，衍射现象就很不明显了．第七页，共七十五页。惠更斯—菲涅耳原理菲涅耳补充：从同一波阵面上各点发出的子波是相干波。——1818年惠更斯：光波阵面上每一点都可以看作新的子波源，以后任意时刻，这些子波的包迹就是该时刻的波阵面。——1690年解释不了光强分布！第八页，共七十五页。2.X射线的发现历程及应用失之交臂1836法拉第发现阴极射线1861克鲁克斯阴极射线管在放电时会产生亮光干版和光片有问题？1890古德斯柏德洗出了一张X射线的透视底片照片的冲洗药水或冲洗技术发现X射线本质的争论X射线衍射第九页，共七十五页。2.X射线的发现及应用1895年伦琴〔Roentgen〕发现故称为伦琴射线。第十页，共七十五页。伦琴夫人的手的X射线照片第十一页，共七十五页。X射线在医学上的应用伦琴的新发现轰动了全世界,不到三个月,维也纳的一家医院便拍出了应用于医疗的X射线照片.从此,X射线拍片和射线透视成为医学诊疗中常用的手段。为了防止各脏器成像发生的重叠给诊疗带来不便,科学家们进一步研究了成像更清晰、灵敏度更高的仪器。1972年，英国科学家汉斯菲尔德运用计算机和图像重建理论,制成了电子计算机射线断层扫描成像装置,也就是已被广泛应用的CT。第十二页，共七十五页。X射线与诺贝尔奖—物理学奖伦琴因发现X射线而获得第一届诺贝尔物理学奖。1903年诺贝尔物理学奖。1906年的诺贝尔物理学奖。劳厄获得了1914年诺贝尔物理学奖。英国的布拉格父子1915年的诺贝尔物理学奖。英国的巴克拉1917年的诺贝尔物理学奖。瑞典物理学家西格班1924年诺贝尔物理学奖。美国的康普顿1927年诺贝尔物理学奖。前苏联的切连科夫1958年诺贝尔物理学奖;美国的霍夫斯塔特1961年诺贝尔物理学奖;瑞典的西格巴恩1981年的诺贝尔物理学奖。第十三页，共七十五页。第十四页，共七十五页。化学奖荷兰的物理化学家德拜1936年诺贝尔化学奖。美国著名化学家鲍林1954年诺贝尔化学奖。英国生物学家肯德鲁与佩鲁茨1962年诺贝尔化学奖。英国女化学家霍奇金1964年诺贝尔化学奖。美国化学家利普斯科姆1976年诺贝尔化学奖。英国化学家桑格和美国化学家吉尔伯特1980年诺贝尔化学奖。英国生物化学家克卢格因1982年诺贝尔化学奖;美国化学家豪普特曼和卡尔1985年诺贝尔化学奖;1988年,米歇尔等三位德国生物化学家诺贝尔化学奖。第十五页，共七十五页。3.X射线本质的争论第十六页，共七十五页。X射线本质的争论--波动说巴克拉：X射线波动性标识谱线：不管元素已化合成什么化合物，它们总是发射一种硬度的X射线，当原子量增大时，标识X射线的穿透本领会随着增大。这说明X射线具有标识特定元素的特性。第十七页，共七十五页。X射线本质的争论—微粒说X射线微粒论者粒子具有旋转性布拉克父子第十八页，共七十五页。4.X射线衍射第十九页，共七十五页。X射线衍射的获得波长范围：10—0.1埃欲观察其衍射现象那么衍射线度应与其波长差不多，晶体的晶格常数恰是这样的线度衍射波的两个根本特征—衍射线〔束〕在空间分布的方位〔衍射方向〕和强度与晶体内原子分布规律〔晶体结构〕密切相关。第二十页，共七十五页。第二十一页，共七十五页。X射线晶体结构分析？使用X射线作为物理工具，依赖X射线衍射现象为物理原理，以晶体作为研究对象，晶体结构作为研究结果的一种分析方法。第二十二页，共七十五页。5.X射线的获得：X射线...
