ZYJ7道岔原理讲述VIP免费

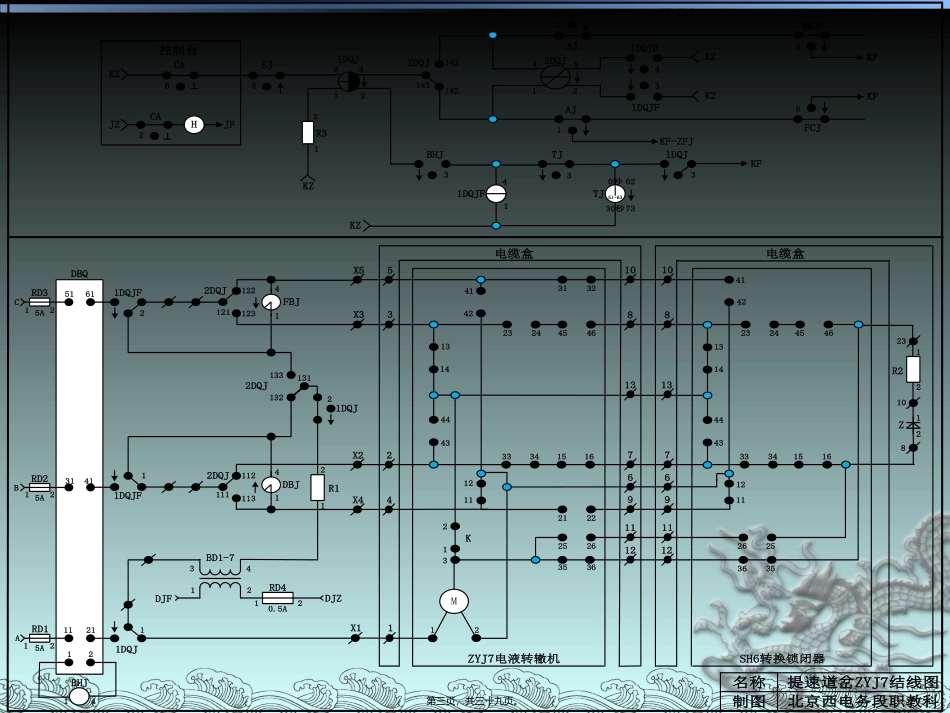

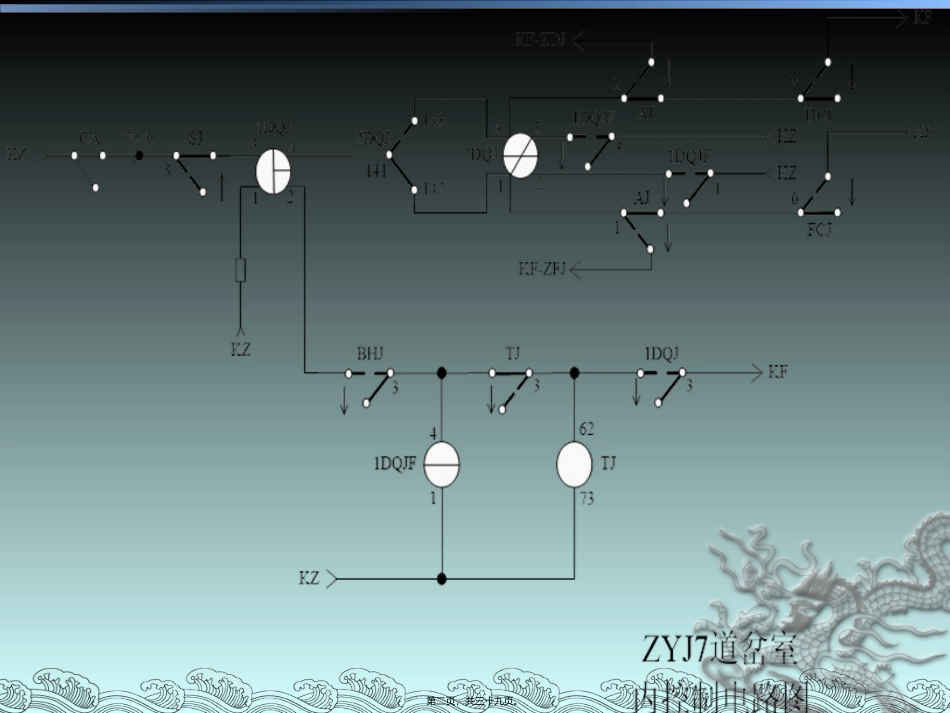

北京西电务段2017年3月第一页，共三十九页。第二页，共三十九页。MDBQRD3C12516121DQJF2DQJ12112212341FBJX5X341423132414213142324454613142324454623R212108Z12333415163334151644431211X2X4121121222526353626253635K21321X113313113222DQJ1DQJ41DBJR1212DQJ11211311111DQJF3141RD2125A5AB112112125ARD1ABHJ141DQJ1DJFDJZ21430.5A12RD4BD1-74443ZYJ7电液转辙机SH6转换锁闭器53241108137691112108137691112电缆盒电缆盒提速道岔ZYJ7结线图北京西电务段职教科名称制图1DQJ51-63CASJR321KZ6JZJFCA2HKZ2DQJ143142141AJKF-ZDJ2DQJKF-ZFJ1DQJF1DQJFKZKZDCJFCJKFKFAJBHJTJ1DQJ0秒30秒82143663331DQJF41TJKZ43214312控制台KF6273第三页，共三十九页。一、ZYJ7电液转辙机启动电路故障处理第四页，共三十九页。（一）电路动作顺序（1）1DQJ励磁电路沟通。（2）1DQJF励磁电路沟通，同时TJ开始计时。（3）2DQJ开始转极。（4）向室外平衡输出三相电源，BHJ励磁吸起。（5）1DQJ自闭电路沟通，电机持续转动动作道岔。（6）转换完毕，BHJ落下，1DQJ失磁落下，1DQJF失磁落下，电路复原。第五页，共三十九页。Ⅰ现象：办理相应的操纵手续后原表示灯不熄灭原因：1DQJ未励磁吸起，不能断开原表示。（二）启动电路故障处理第六页，共三十九页。处理方法：⑴是否道岔单操部分有故障（查找单操按钮接点电路）⑵是否是1DQJ电路故障（1DQJ插接不良或线圈断线故障）⑶道岔是否在解锁状态（及SJ励磁电路故障）查看SJ励磁电路第七页，共三十九页。具体查找方法：用万用表直流25v档，负表笔接到组合侧面06-4，借KF电源，正表笔从05-9开始沿着1DQJ3-4线圈励磁电路逐点排查，看有无24v正电源，无正电源为故障点。注意：微机联锁与6502区别第八页，共三十九页。Ⅱ现象：办理相应的操纵手续后原表示灯灭灯，松手后原表示灯又点亮。原因分析：1DQJ励磁吸起后断原来表示，因2DQJ未转极，1DQJ经缓放后落下又接通原表示。第九页，共三十九页。查找方法：单操道岔，观察1DQJF是否吸起。若1DQJF不吸，则1DQJF励磁故障。若1DQJF吸起则2DQJ转极电路故障。第十页，共三十九页。（1）1DQJF励磁故障查找方法：借“-”找“+”，结合电路具体分析。注意：1DQJ第三组接点常态落下需扳动时测量。第十一页，共三十九页。（2）2DQJ转极电路故障查找方法：借“-”找“+”，结合电路具体分析。注意：1DQJF第三、四组接点常态落下需扳动时测量。第十二页，共三十九页。Ⅲ故障现象：控制台办理相应的操纵手续后原表示灯灭灯，松手后原表示灯不复点亮。原因分析：2DQJ转极后，因其是极性保持继电器，一旦动作不再转回，所以原表示灯不复点亮。第十三页，共三十九页。查找方法:结合电流表、继电器状态具体判断故障性质。（1）电流表动一下，约2A左右，时间很短，马上又回零。说明1DQJ不自闭。分析：该现象说明，1DQJ、1DQJF都已吸起，2DQJ已经转极，三相电已平衡送出，且电流值正常。可以判断电缆、电机线圈完整，且无断相现象，故障出在1DQJ自闭电路上，电机保持的时间不够。第十四页，共三十九页。故障处理：机械室观察BHJ是否动作，如果BHJ吸起后，又马上落下，则为1DQJ不自闭电路故障，采用借“-”找“+”的方法查找。注意BHJ第三组接点需扳动时测量。否则：⑴判断BHJ是否故障，并处理。⑵判断DBQ是否故障，并处理。第十五页，共三十九页。结合电流表、继电器状态具体判断故障性质。（2）电流表瞬间动一下，很大约10A左右。说明三相电缺相。问题出在三相电的输出电路上。分析：该现象说明，1DQJ、1DQJF都已励磁吸起，2DQJ已经转极，但三相电未平衡输出，导致BHJ不能励磁吸起，1DQJ不自闭。此时需查找三相电的输出电路。第十六页，共三十九页。分线盘区分室内外：以定位向反位扳动为例，扳动时在分线盘分别测量X1X2、X1X4、X2X4，看是否有380V输出，若均有380V输出，说明室外故障，若没有380V输出说明室内故障。注意：无380V电压输出时的电压值，降一半，约190V左右。第十七页，共三十九页。室内缺相故障处理：结合电路图具体分析。室外缺相故障处理方法1：借表...
