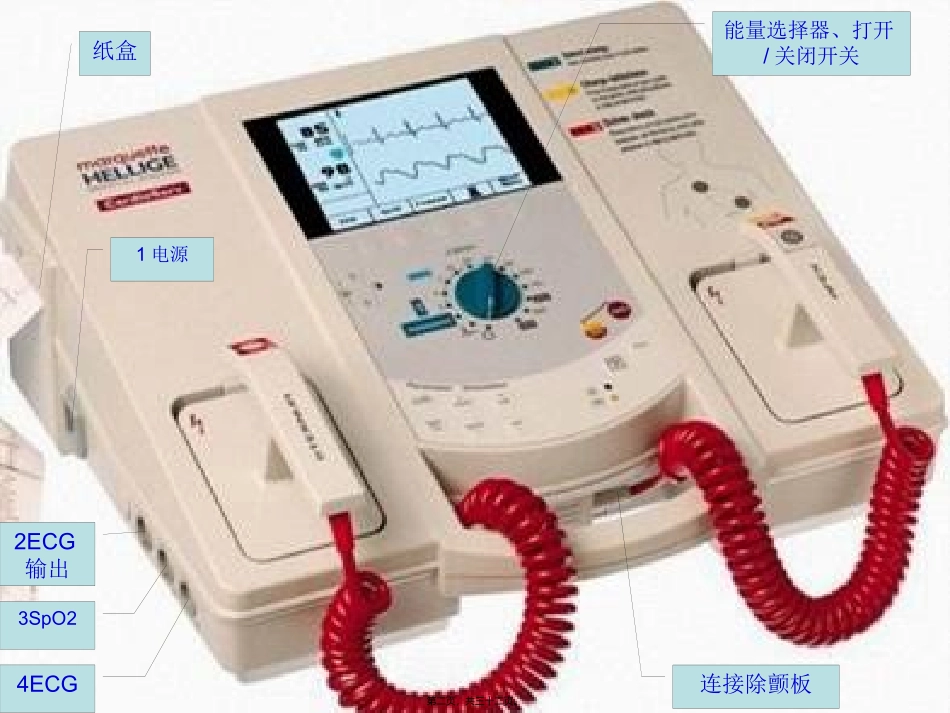

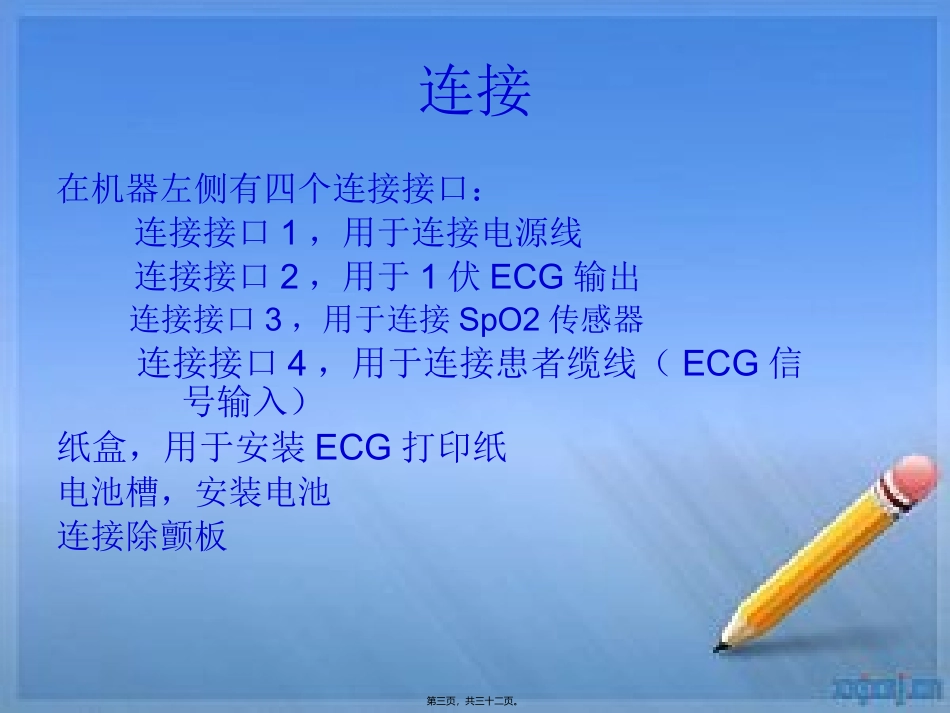

除颤仪第一页,共三十二页。4ECG3SpO22ECG输出纸盒1电源连接除颤板能量选择器、打开/关闭开关第二页,共三十二页。连接在机器左侧有四个连接接口:连接接口1,用于连接电源线连接接口2,用于1伏ECG输出连接接口3,用于连接SpO2传感器连接接口4,用于连接患者缆线(ECG信号输入)纸盒,用于安装ECG打印纸电池槽,安装电池连接除颤板第三页,共三十二页。开关机开机前避免电磁干扰。仪器评估及用品准备:•1、电源连接或电池正常。•2、仪器清洁无污垢。•3、各部件齐全无缺损,各连接导线无缺漏。•4、准备导电糊一支或生理盐水棉纱垫两块,电极贴三个开机:将能量选择器顺时针旋转至位置关机:将能量选择器设置到第四页,共三十二页。保养和维护•设专人维护和保养除颤器,定期清洁消毒•监护仪放置于通风、干燥处,保持仪器外部清洁无尘。•在除颤开始前要确认日期、时间是否正确,心电纸是否装好,检查设备和所有附件是否存在损坏。•接净化电源保持电压(220±22)V,确保接地,减少与高功率电器一起使用。•除颤仪的使用一定要经过专门培训并合格的医务人员方能进行第五页,共三十二页。保养和维护•一次性电极使用后,请立即丢弃。使用专用湿软巾或沾有清洁液(最多含70%酒精)的纱布衬垫进行除颤手柄和电缆的清洁和消毒。除颤板只能用纱布擦拭,注意再次使用时请检查其是否已完全干燥。使用沾有清洁液的纱布擦拭仪器表面,打印机只能使用湿软巾进行清洁。•对于电极和电缆线,建议用低温等离子杀菌法。•严禁将除颤仪的任何一部分(包括除颤手柄)浸入液体中。严禁液体倒在仪器上,严禁使用具有腐蚀性的溶液清洗。严禁使用粗糙物品擦拭显示屏。除颤仪严禁高压消毒。•要特别注意每次使用除颤仪手柄后对手柄的清洁,除产后除颤手柄上积累的导电糊会对心电监护信号有扰,并且有可能使操作者遇到意外电击。保持除颤手柄清洁。第六页,共三十二页。保养和维护•电池维护:将仪器与电源线断开,然后在监护模式下完全放电,等待设备关闭,检查电池电量耗尽所需时间如果小于1.8小时,则电池太旧或维护不当,应进行更换。•重新对电池充电,需16小时。建议维护间隔为30天。•定期检查所有电缆、接头是否良好,电缆有没有划伤、磨损、并且有没有缠绕、打死结。•保证除颤器整洁(没有液体水滴)并且上面禁止放置任何物品。第七页,共三十二页。常见提示和故障排除•1、设置丢失:重启并重新设置;•2、记录仪不出纸:应检查记录仪内是否有纸,记录仪门是否关好,并及时找出原因,将记录仪门关好或安装新的记录仪纸;•3、除颤仪无法开启或非正常关机:•检查电池安装情况;确认仪器交流电是否插好;•4、“XFAULTXX”信息:仪器发现故障;•先将以其关闭,然后再开启到原来的故障模式,观察屏幕“XFAULTXX”信息是否取消。注意:其它设置(报警、导联、心电图幅度)有可能需要重新设置;•5、“SETCLOCK”(设置闹钟):•设置闹钟和日期信息;第八页,共三十二页。•6、“ECGLEADOFF”心电图导联脱落:检查心电图导联是否连接在患者和仪器之间;检查心电电极片与皮肤的接触和是否良好、电极片导电糊情况;更换心电导联;•7、使用除颤板时心电干扰过大:确认选择除颤板;用力将除颤板在患者皮肤上压紧;在除颤板上涂抹导电糊;清理除颤板表面;使用新电极片;检查并清理成人/儿童除颤板接触部分;接触多功能电缆是否损坏;•8、除颤仪不充电:检查前面面板或除颤手柄上的放电按键是否被卡住或粘住;•9、360焦耳充电时间超过10秒钟:通常因为电池状况不良;更换电池;使用交流电;•10、按下放电按键不放电:应检查仪器是否处于预设状态(同步或非同步),除颤仪故障在同步模式并且没有检测到QRS群波;手动模式时充电完成60秒后能量通过内部电路泄放;在充电期间或充电完成之后重新设定除颤能量导致能量通过内部电路泄放;充电未完成前按下放电按键,等待屏幕出现“DEFIBXXXJREADY”信息;持续按下发放电键直到放电完成;如不能完成放电,立即通知维修人员。第九页,共三十二页。•11、同步模式工作时无法放电:保证屏幕出现“SYNCXXXJSEL”信息确认同步标志(↓在R波位置),如果没...
