基于MATLAB仿真QAM调制与解调的设计VIP免费

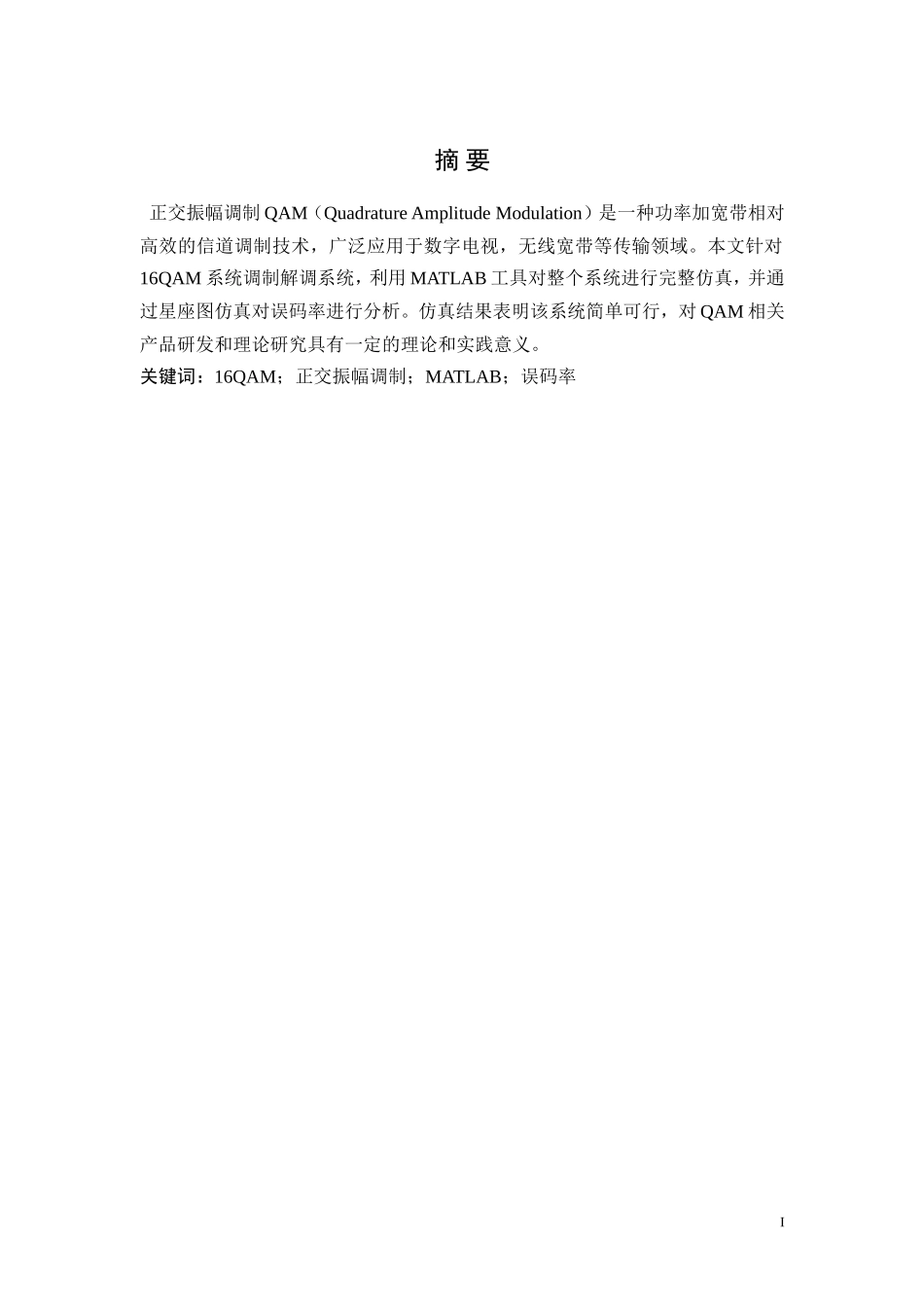

摘要正交振幅调制QAM（QuadratureAmplitudeModulation）是一种功率加宽带相对高效的信道调制技术，广泛应用于数字电视，无线宽带等传输领域。本文针对16QAM系统调制解调系统，利用MATLAB工具对整个系统进行完整仿真，并通过星座图仿真对误码率进行分析。仿真结果表明该系统简单可行，对QAM相关产品研发和理论研究具有一定的理论和实践意义。关键词：16QAM；正交振幅调制；MATLAB；误码率IAbstractQuadratureamplitudemodulation(QAM)isachannelmodulationtechniqueswithrelativelyhighefficiencyofusagepowerandbandwidth,Itiswidelyusedindigitaltelevision,broadbandandwirelesstransmissionfields,Thisarticleinviewofthe16QAMsystemdemodulationsystem,Then,UseofMATLABtoolstocompletethewholesystemsimulation,Andthroughtheconstellationchartsinmlationanalysisoftheber(biterrorrate).Simulationresultsindicatethatthissystemisbothsimpleandfeasible,IthasacertaintheoreticalandpracticalsignificancethatdoestheresearchaboutproductsrelatedtoQAM.Keywords:16QAM;QuadratureAmplitudeModulation;MATLAB;BitErrorRateII第1章前言1.1QAM的引入QAM(QuadratureAmplitudeModulation)：正交振幅调制。正交振幅调制，这是近年来被国际上移动通信技术专家十分重视的一种信号调制方式。QAM是数字信号的一种调制方式，在调制过程中，同时以载波信号的幅度和相位来代表不同的数字比特编码，把多进制与正交载波技术结合起来，进一步提高频带利用率。单独使用振幅和相位携带信息时，不能最充分利用信号平面，这可由矢量图中信号矢量端点的分布直观观察到。多进制振幅调制时，矢量端点在一条轴上分布；多进制相位调制时，矢量点在一个圆上分布。随着进制数M的增大，这些矢量端点之间的最小距离也随之减少。但如果充分利用整个平面，将矢量端点重新合理地分布，则可能在不减小最小距离的情况下，增加信号的端点数。基于上述概念引出的振幅与相位结合的调制方式被称为数字复合调制方式，一般的复合调制称为幅相键控(APK)，2个正交载波幅相键控称为正交振幅调制(QAM)。通过实验分析，发现数字频率调制(2FSK)和数字相位调制(2PSK/2DPSK)两种调制方式都有不足之处，如频谱利用率低、功率衰减慢、抗多径衰落能力弱、带外辐射严重等。为了克服这些不足，人们不断提出一些新的数字调制技术，以满足各种通信系统的要求。正交振幅调制（QAM）即为现代数字调制技术之一，它是目前大中容量数字微波通信、有线电视网高速数据传输、卫星通信等系统中广泛使用的一种先进的数字调制技术，其最大特点是频谱利用率很高。1.2调制与解调调制与解调在现代通信系统中的作用至关重要。无线电传播一般都采用高频(射频)的另一个原因就是高频适于天线辐射和无线传播。只有当天线的尺寸达到可以与信号波长相比拟时，天线的辐射效率才会较高，从而以较小的信号功率传播较远的距离，接收天线才能有效地接收信号。若把低频的调制信号直接馈送至天线上，要想将它有效地变成电磁波辐射，则所需天线的长度几乎无法实现。如果通过调制，把调制信号的频谱搬至高频载波频率，则收发天线的尺寸就可大为缩小。此外，调制还有一个重要的作用就是可以实现信道的复用，提高信道利用1率。所谓调制，就是用调制信号去控制高频载波的参数，使载波信号的某一个或几个参数：振幅、频率或相位按照调制信号的规律变化。调制的目的是把要传输的模拟信号或数字信号变换成适合传输的高频信号。该调制信号称为已调信号。调制过程用于通信系统的发端，在接收端需将已调信号还原成要传输的原始信号，该过程称为解调[1]。现代无线通信系统中越来越多的使用了数字信号进行信号的传输，要使某一数字信号在带限信道中传输，就必须用数字信号对载波进行调制。对大多数的数字传输系统来说，由于数字基带信号往往具有丰富的低频成分，而实际的通信信道又具有带通特性，因此，必须用数字信号来调制某一较高的正弦或脉冲载波，使已调信号能通过带限信道传输。这种用基带数字信号控制高频载波，把基带数字信号变换为频带数字信号的过程称为数字调制。...
