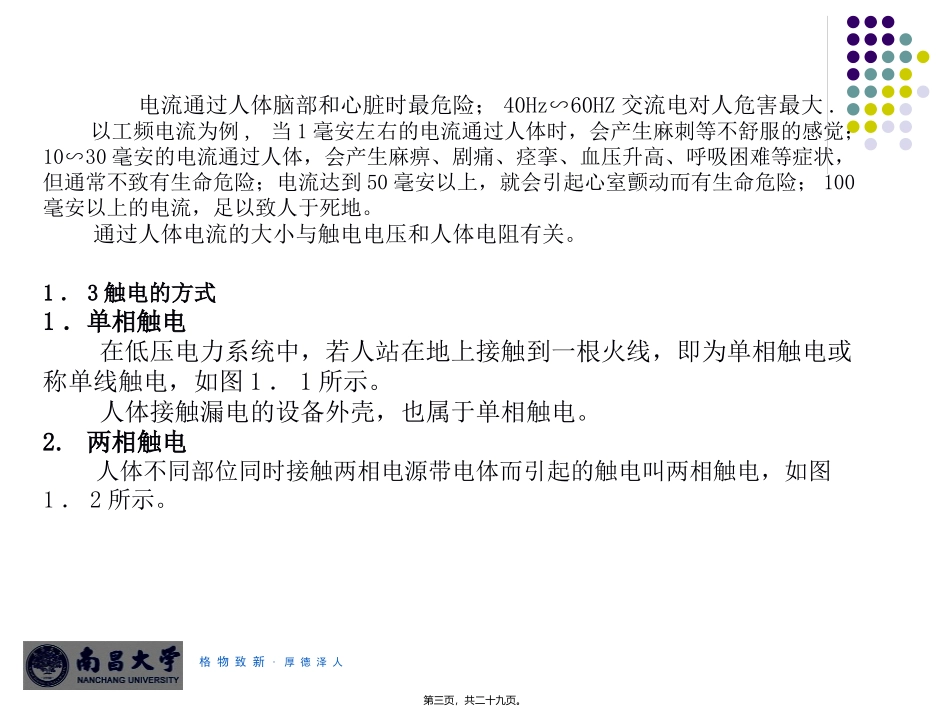

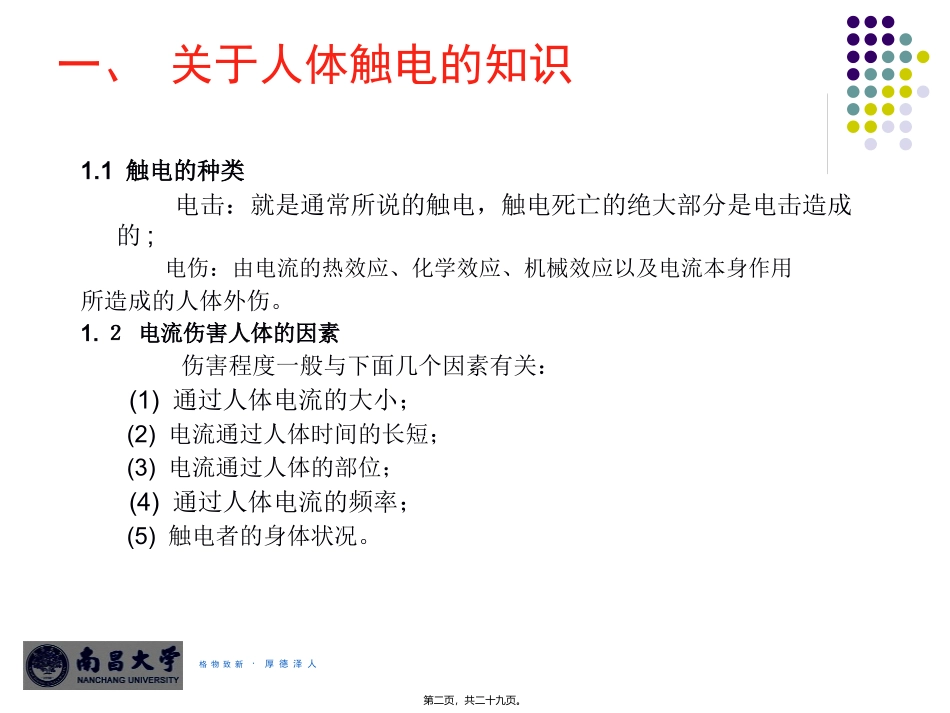

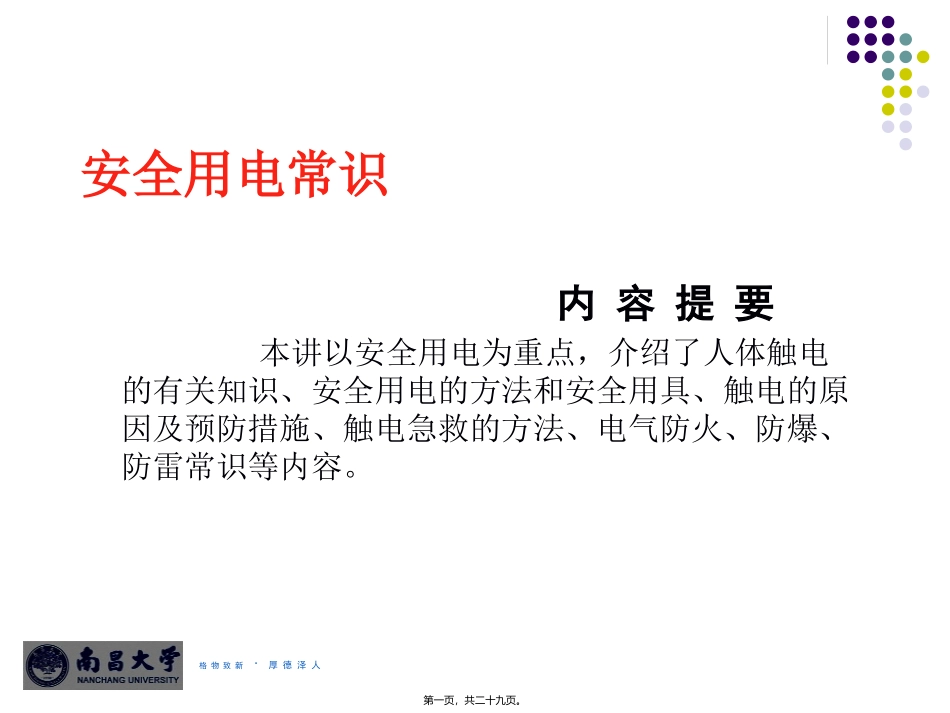

安全用电常识内容提要本讲以安全用电为重点，介绍了人体触电的有关知识、安全用电的方法和安全用具、触电的原因及预防措施、触电急救的方法、电气防火、防爆、防雷常识等内容。格物致新·厚德泽人第一页，共二十九页。一、关于人体触电的知识1.1触电的种类电击：就是通常所说的触电，触电死亡的绝大部分是电击造成的;电伤：由电流的热效应、化学效应、机械效应以及电流本身作用所造成的人体外伤。1.２电流伤害人体的因素伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。格物致新·厚德泽人第二页，共二十九页。电流通过人体脑部和心脏时最危险；40Hz∽60HZ交流电对人危害最大.以工频电流为例,当1毫安左右的电流通过人体时，会产生麻刺等不舒服的感觉；10∽30毫安的电流通过人体，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。通过人体电流的大小与触电电压和人体电阻有关。1．3触电的方式1．单相触电在低压电力系统中，若人站在地上接触到一根火线，即为单相触电或称单线触电，如图1．1所示。人体接触漏电的设备外壳，也属于单相触电。2.两相触电人体不同部位同时接触两相电源带电体而引起的触电叫两相触电，如图1．2所示。格物致新·厚德泽人第三页，共二十九页。单相触电和两相触电图1．1单相触电图1．2两相触电格物致新·厚德泽人第四页，共二十九页。3.接触电压、跨步电压触电当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强电场。接触电压:人站在地上触及设备外壳，所承受的电压。跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。如图1．3所示。图1．3接触电压和跨步电压触电格物致新·厚德泽人第五页，共二十九页。2．1安全电压不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24伏等，其中以50伏、25伏居多。国际电工委员会（IEC）规定安全电压限定值为50伏.我国规定12伏、24伏、36伏三个电压等级为安全电压级别.在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全电压。凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防护装置或安全措施，均应采用24伏或36伏安全电压。格物致新·厚德泽人二、安全电压和安全用具第六页，共二十九页。2．2安全用具常用绝缘手套、绝缘靴、绝缘棒三种。1.绝缘手套由绝缘性能良好的特种橡胶制成，有高压、低压两种.操作高压隔离开关和油断路器等设备、在带电运行的高压电器和低压电气设备上工作时，预防接触电压。2.绝缘靴也是由绝缘性能良好的特种橡胶制成，带电操作高压或低压电气设备时，防止跨步电压对人体的伤害。3.绝缘棒又称绝缘杆、操作杆或拉闸杆，用电木、胶木、塑料、环氧玻璃布棒等材料制成,结构如图1．4所示。主要包括:1工作部分、2绝缘部分、3握手部分、4保护环。图1．4绝缘棒的结构格物致新·厚德泽人第七页，共二十九页。三、触电原因作用:操作高压隔离开关、跌落式熔断器，安装和拆除临时接地线以及测量和试验等工作。常用规格：500V、10KV、35KV等。3.1触电原因及预防措施直接触电:人体直接接触或过分接近带电体而触电；间接触电:人体触及正常时不带电而发生故障时才带电的金属导体。触电的原因常见的触电原因：1.线路架设不合规格2.电气操作制度不严格3.用电设备不合要求4.用电不规范格物致新·厚德泽人第八页，共二十九页。3．2触电的预防1．直接触电的预防（1）绝缘措施良好的绝缘是保证电气设备和线路正常运行的必要条件。例如：新装或大修后的低压设备和线路，绝缘电阻不应低于0.5MΩ；高压线路和设备的绝缘...
