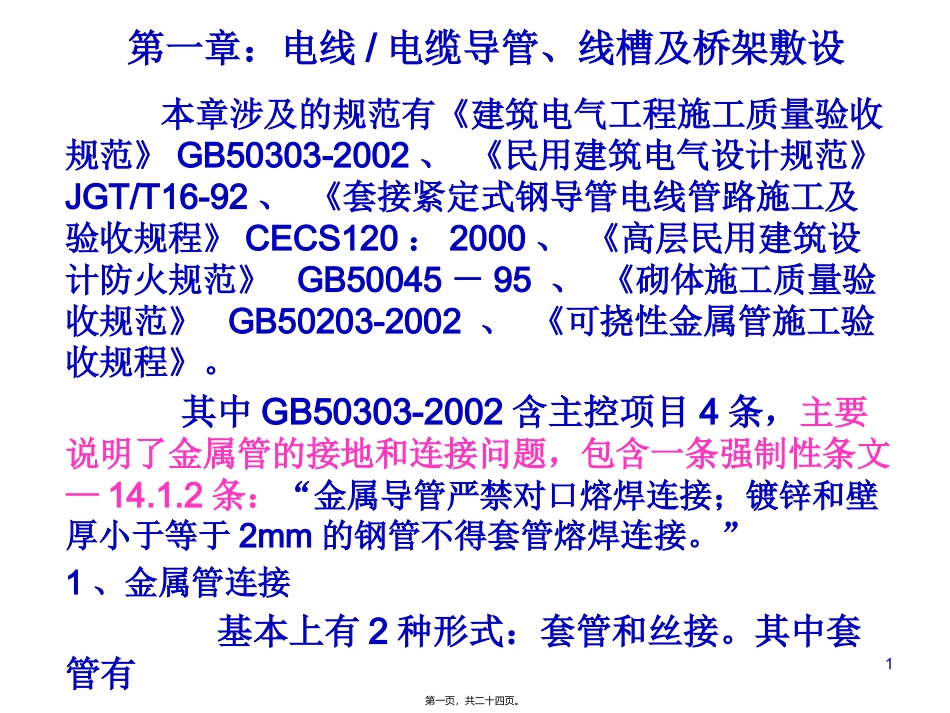

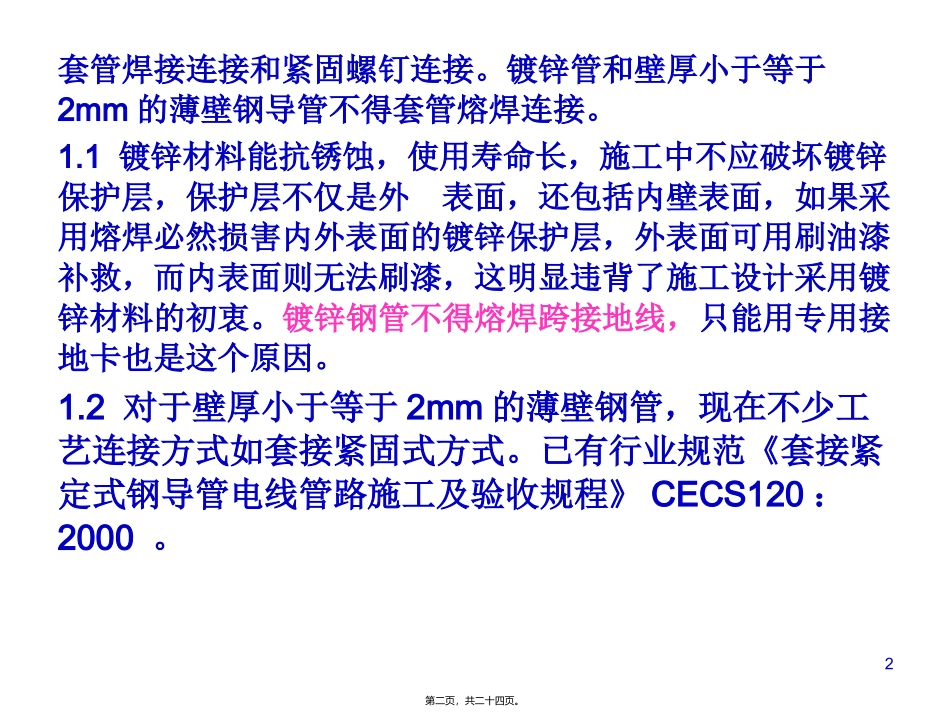

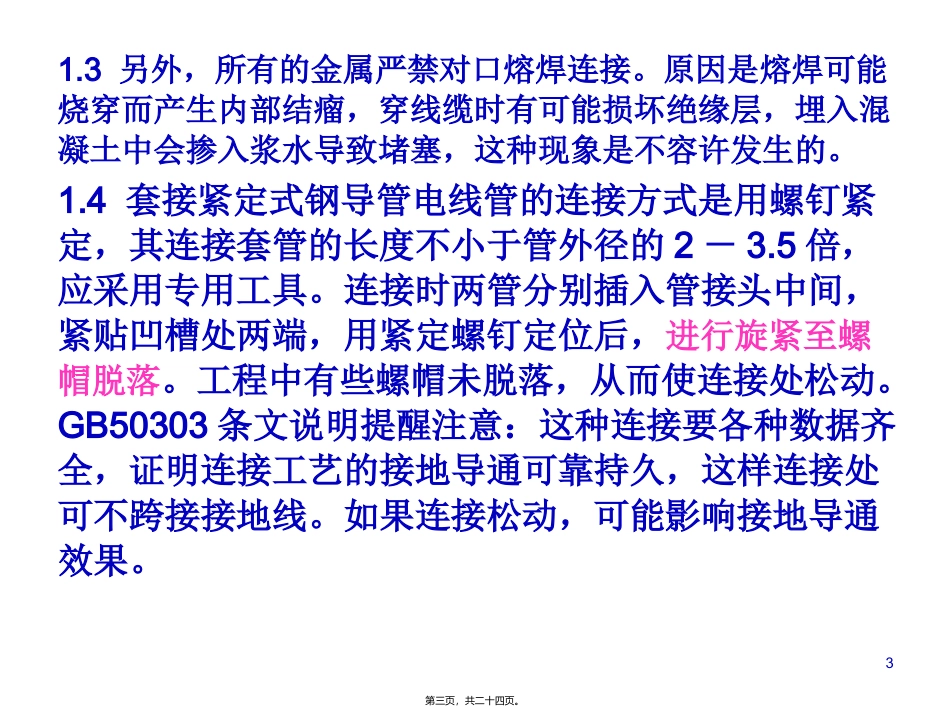

本章涉及的规范有《建筑电气工程施工质量验收规范》GB50303-2002、《民用建筑电气设计规范》JGT/T16-92、《套接紧定式钢导管电线管路施工及验收规程》CECS120：2000、《高层民用建筑设计防火规范》GB50045－95、《砌体施工质量验收规范》GB50203-2002、《可挠性金属管施工验收规程》。其中GB50303-2002含主控项目4条，主要说明了金属管的接地和连接问题，包含一条强制性条文—14.1.2条：“金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢管不得套管熔焊连接。”1、金属管连接基本上有2种形式：套管和丝接。其中套管有第一章：电线/电缆导管、线槽及桥架敷设1第一页，共二十四页。套管焊接连接和紧固螺钉连接。镀锌管和壁厚小于等于2mm的薄壁钢导管不得套管熔焊连接。1.1镀锌材料能抗锈蚀，使用寿命长，施工中不应破坏镀锌保护层，保护层不仅是外表面，还包括内壁表面，如果采用熔焊必然损害内外表面的镀锌保护层，外表面可用刷油漆补救，而内表面则无法刷漆，这明显违背了施工设计采用镀锌材料的初衷。镀锌钢管不得熔焊跨接地线，只能用专用接地卡也是这个原因。1.2对于壁厚小于等于2mm的薄壁钢管，现在不少工艺连接方式如套接紧固式方式。已有行业规范《套接紧定式钢导管电线管路施工及验收规程》CECS120：2000。2第二页，共二十四页。1.3另外，所有的金属严禁对口熔焊连接。原因是熔焊可能烧穿而产生内部结瘤，穿线缆时有可能损坏绝缘层，埋入混凝土中会掺入浆水导致堵塞，这种现象是不容许发生的。1.4套接紧定式钢导管电线管的连接方式是用螺钉紧定，其连接套管的长度不小于管外径的2－3.5倍，应采用专用工具。连接时两管分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。工程中有些螺帽未脱落，从而使连接处松动。GB50303条文说明提醒注意：这种连接要各种数据齐全，证明连接工艺的接地导通可靠持久，这样连接处可不跨接接地线。如果连接松动，可能影响接地导通效果。3第三页，共二十四页。2接地凡是丝接的都要进行接地连接，焊接的不必要接地。套接紧定式钢导管只要连接可靠也不必接地。接地线的规格是铜芯软导线，截面积不小于4mm2，金属电缆支架接地线BV－4mm2，镀锌电缆桥架可不用跨接地线。非镀锌金属槽间连接板的两端跨接铜芯接地线，镀锌金属槽间连接板的两端可以不跨地线，但两端不小于2个防松螺帽要防松垫圈的连接固定螺栓。3建筑物顶棚内配管问题《民用建筑电气设计规范》9.4.1条规定：建筑物顶棚内，宜采用金属管布线。9.5.1条规定：建筑4第四页，共二十四页。物内，宜采用金属管布线。9.5.1条规定：建筑物顶棚可采用难燃型硬质塑料管布线。可燃与难燃一般采用氧指数作为材料耐燃性能的重要参数。氧指数愈高，表明材料的难燃性和耐火性能愈好，可燃与难燃的氧指数临界值为26，规范一般要求27。GB50045－955.2.7条规定：建筑顶棚内，必须采用金属管，金属线槽布线。GB50045－95《高层民用建筑设计防火规范》9.1.4条只说明了明敷时，应对金属管线槽上刷防火漆料保护，这仅是针对消防电源及其配电线路而言。4绝缘导管敷设当绝缘导管在砌体上剔槽埋设时，应采用强度等5第五页，共二十四页。级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm，GB50203-2002《砌体施工质量验收规范》3.07规定：未经设计同意，不得打凿墙体和在墙体上开凿水平槽。暗敷的导管埋设深度与建筑物表面的距离不小于15mm。常用绝缘导管即为氧指数27以上PVC，连接方法主要承插连接套管连接。承插连接时，插入深度为管外径的1.5-1.8倍，套管连接时，套管长度宜为管径的1.5倍，管与管的对口应位于套管中心处对平。注意连接处结合面涂专用胶合剂，接口牢固密封，现在这条执行的不理想。工程上大部分没用专6第六页，共二十四页。用胶合剂。当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上导管，这一条执行也不理想，有的PVC强度偏低，可以抽查合格证。5柔性软管问题柔性软管不能代替金属管配线，仅仅是在刚性导管不能准确配入电气设备器具时，做过度导管用，在动力工程中不大于0.8m，在照明工程中不大于1.2m。这个长度是结合工程实际，调研后确定的...
