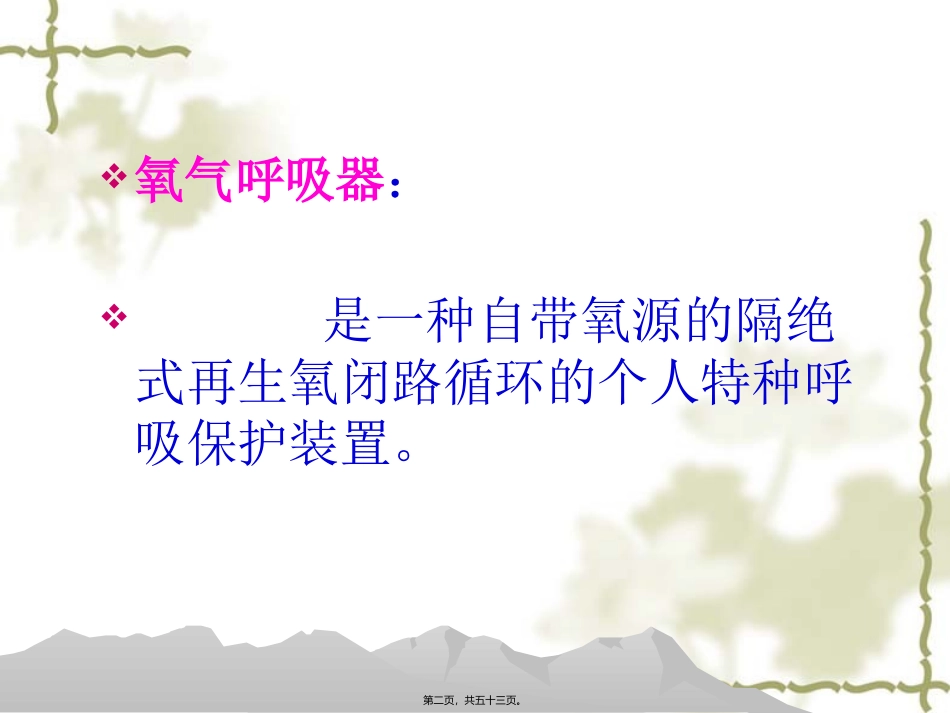

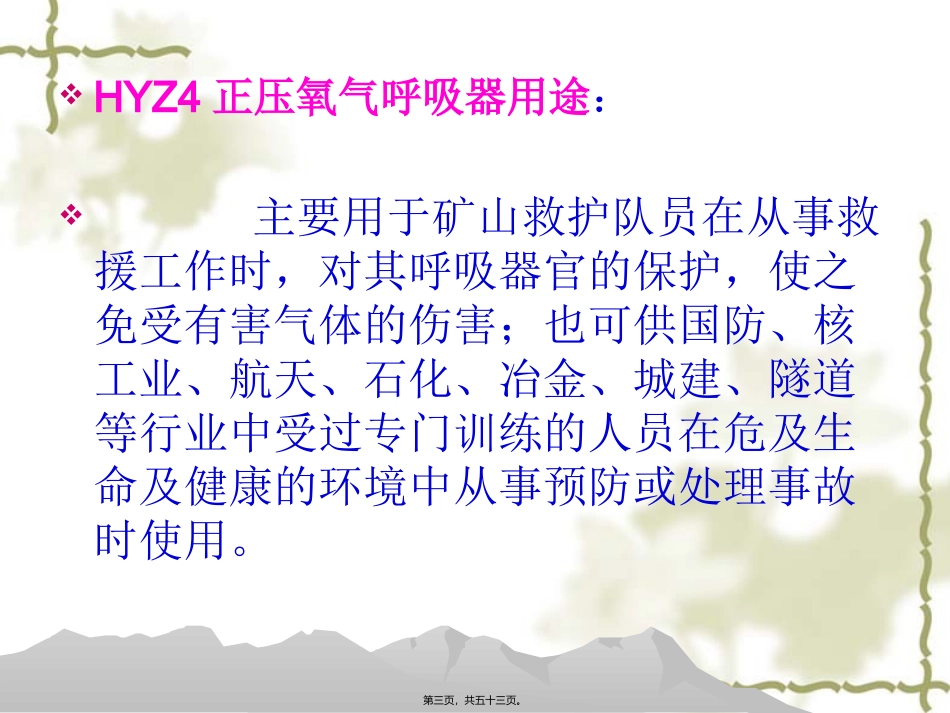

HYZ4正压氧气呼吸器第一页，共五十三页。氧气呼吸器：是一种自带氧源的隔绝式再生氧闭路循环的个人特种呼吸保护装置。第二页，共五十三页。HYZ4正压氧气呼吸器用途：主要用于矿山救护队员在从事救援工作时，对其呼吸器官的保护，使之免受有害气体的伤害；也可供国防、核工业、航天、石化、冶金、城建、隧道等行业中受过专门训练的人员在危及生命及健康的环境中从事预防或处理事故时使用。第三页，共五十三页。由于呼吸循环系统内的气压大于外界大气压，从而大大改善了人体呼吸防护功能和平安性能，最适合矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用。第四页，共五十三页。1.0产品型号HYZ4H产品类别代号〔H为呼吸器〕Y产品特征代号〔Y为氧气〕Z该产品为正压型4有效使用时间〔4h〕第五页，共五十三页。1.1适用条件无氧、缺氧及毒气、烟雾、蒸气污染的大气环境；温度：-20~℃60℃相对湿度：0%~100%大气压力：70KPa~125KPa的大气环境中第六页，共五十三页。1.2产品构造HYZ4正压氧气呼吸器由供氧系统、正压呼吸循环系统、平安报警系统及壳体背带系统等四部份组成。〔1〕供氧系统：由高压气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。〔2〕正压呼吸循环系统：由面罩、呼吸阀、呼气软管、清净罐、呼吸舱、排气阀、连接软管、冷却罐、吸气软管等组成。〔3〕平安报警系统：由报警器、平安阀、肩挂压力表、限流器等组成。第七页，共五十三页。供氧系统第八页，共五十三页。〔4〕壳体背带系统：由上、下壳体、背带及锁定销等组成主要作用：A下壳体起到定位作用，呼吸器的各个零部件都是固定在了下壳体上。B上下壳体合起来以后，对呼吸器内部各零部件起到一定的保护和防尘的作用。第九页，共五十三页。1.3工作原理HYZ4正压氧气呼吸器呼吸气路为闭路循环系统。所谓闭路呼吸循环系统指呼出的气体与定量孔所供新鲜氧气混合后进入清净罐，由二氧化碳吸收剂Ｃa(OH)２在清净罐内将CO２吸收后，进入呼吸舱，供使用者进行连续的吸气、呼气，整个过程与外界大气完全隔绝，呼吸循环使用。第十页，共五十三页。当气瓶开关被翻开时，氧气经减压后连续供给呼吸舱，当使用者吸气时，气体从呼吸舱流入冷却罐，气体在冷却罐里被冷却，然后通过吸气软管进入面罩。当使用者呼气时，气体经过呼气软管，进入呼吸舱与定量孔供给的新鲜氧气混合后，再通过清净罐内的药物吸收掉呼出的二氧化碳，然后进入呼吸舱，完成一次循环。第十一页，共五十三页。第十二页，共五十三页。当我们从事重体力劳动时，呼吸量较大，流量不能满足呼吸要求，呼吸舱内气体压强不断降低，正压弹簧推动膜片，开启自动补给阀补充氧气；当我们从事轻体力劳动时，呼吸量较小，定量供给的氧气用不完，呼吸舱内气体压强不断升高，推动膜片开启排气阀，排除多余气体。正压弹簧、自动补给阀、和排气阀共同运作，使整个呼吸过程中系统内气体压强总保持一定范围的正压值。这一系统称之为正压系统。第十三页，共五十三页。正压系统的运作可实现三个目的：一是保证在不同的劳动强度下均能提供充足的氧气供正常工作；二是在整个使用过程中保持较低的呼吸阻力〔舒适〕；三是在整个使用过程中绝对保持正压〔平安〕。第十四页，共五十三页。1.4技术参数(1)额定防护作用时间≥4h(2)氧气瓶额定工作压力20MPa(3)额定储氧量≥540L(4)定量供氧量1.4—1.8L/min(5)自动补给供氧量﹥100L/min(6)手动补给供氧量﹥80L/min(7)排气阀开启压力400~700Pa第十五页，共五十三页。(8)自动补气阀开启压力40~180Pa(9)吸气温度≤35℃(10)二氧化碳吸收剂质量1.8Kg(11)待机装备重量11Kg(12)使用装备重量14Kg(13)外型尺寸580mm×385mm×165mm第十六页，共五十三页。1.5主要部件介绍１.氧气瓶包括：瓶体、瓶阀、压力表。ＨYZ4呼吸器供氧的氧气瓶是由碳纤维复合材料制成，额定工作压力20MPa，容积不小于2.7Ｌ，氧气储量不小于540L。瓶阀是氧气瓶的高压截止阀，用于供给和截断氧气．瓶阀上设有防爆膜片，氧气超压时，防爆膜片自动破裂泄压，起平安保护...
