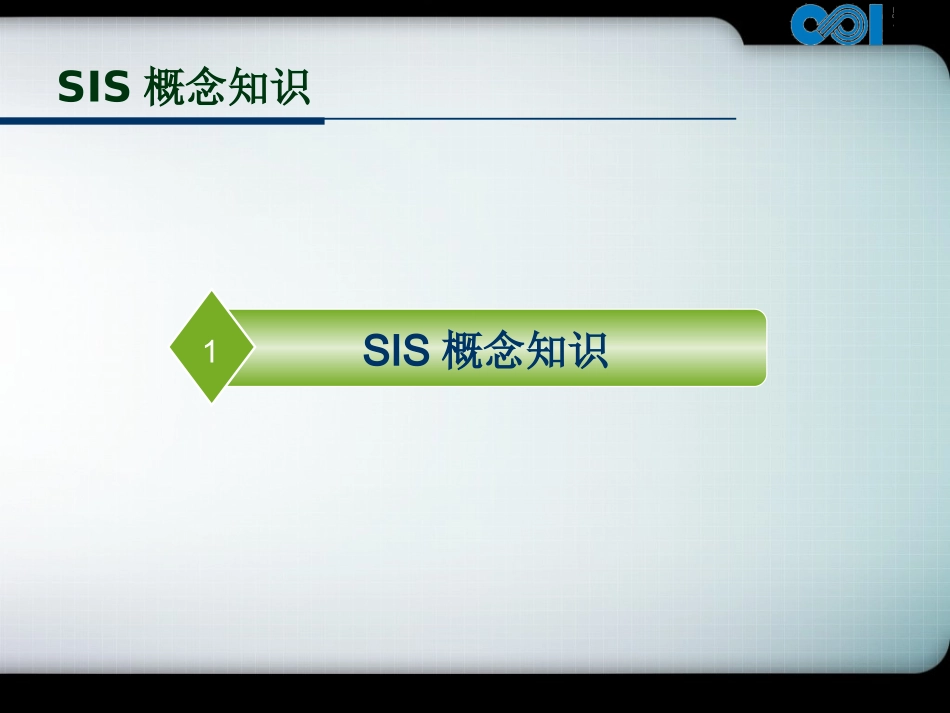

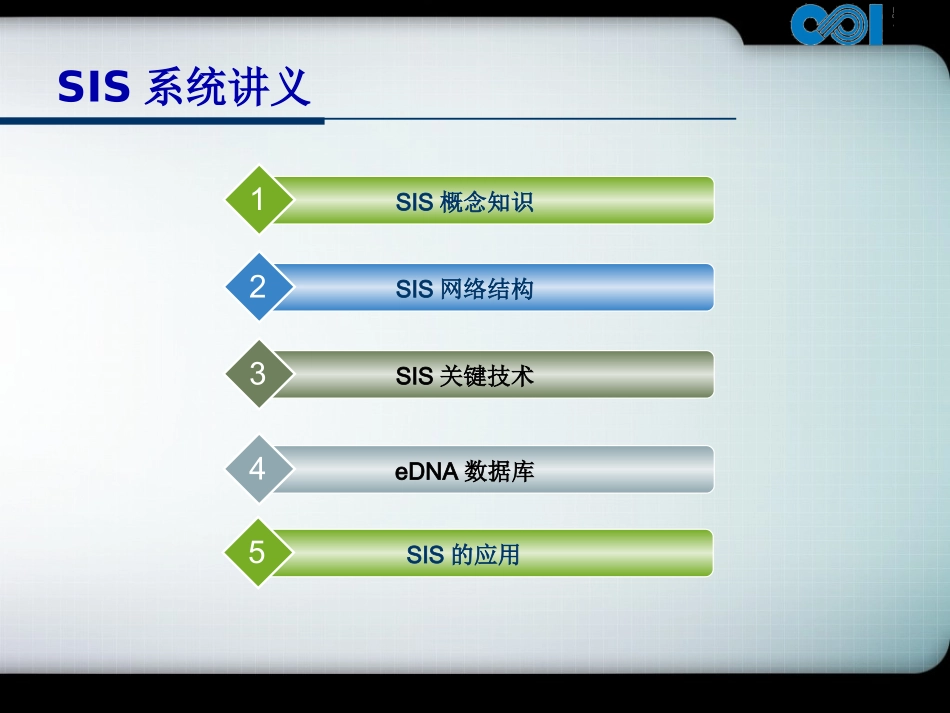

SIS系统讲义纪更昭2008-01-18第一页，共六十一页。SIS系统讲义SIS概念知识1SIS网络结构2SIS关键技术3eDNA数据库4SIS的应用5第二页，共六十一页。SIS概念知识SIS概念知识1第三页，共六十一页。SIS概念知识1997年电力规划设计总院向国家电力公司上报的文件中正式提出了火电厂厂级监控信息系统（SupervisoryInformationSysteminPowerPlant简称SIS）的概念。SIS概念是第一个由我国专家根据计算机技术发展现状，总结火电厂实时生产过程监控和管理经验，自主提出的火电厂信息化中比较重大的概念。第四页，共六十一页。SIS概念知识SIS系统主要是对生产过程实时控制系统(DCS、PLC等)的重要参数进行采集、汇总、存储，并在企业范围内进行信息共享。通过SIS系统，我们可以方便、安全地对生产信息进行统一管理、查询、分析，从而提高电厂信息化水平、满足管理生产过程的需求，第五页，共六十一页。SIS网络结构SIS网络结构2第六页，共六十一页。SIS网络结构SIS网络建设的总体原则为：保证生产控制系统的网络能够高效可靠的运行；实现生产控制系统能够同MIS系统的网络互连和数据交换；生产网络和办公网络具有相应的隔离机制，保证生产网络能够最大限度的可靠安全的运行；应具有较高的性价比、利用率；提供最大限度的容错冗余特性实时/历史数据库能够长时间、大容量保存数据；网络结构具有开放性、可扩展性。第七页，共六十一页。SIS网络结构(一期)第八页，共六十一页。SIS网络结构SIS系统与DCS网络SIS与DCS通过交换机进行通信，中间不设防火墙，DCS系统通过专用发送数据的程序将现场数据发送至SIS系统的接口机。SIS系统接口机对数据进行接收并处理。DCS网络构架保持原样，二者通信协议为UDP。第九页，共六十一页。SIS网络结构SIS系统与MIS网络SIS以快速以太网为网络构架技术，MIS网网络构架技术保持原样，SIS网与MIS网之间主干连接使用光纤连接。为了保证SIS运行的安全性、可靠性、稳定性。在两个网络之间架设防火墙，对SIS网，只是打开数据传送的端口，对MIS网，无任何端口可以访问SIS网。第十页，共六十一页。SIS网络结构SIS系统与汽机调节系统（DEH）网络图中A（粉色）网、B（绿色）网是DEH系统工作站与DPU机柜通讯的冗余网络，C（蓝色）网用于工作站之间通讯用。我们将原来的C网断开并与SIS网DEH接口机的第二块网卡连接，这种方案不破坏DEH生产控制系统网络，又能满足SIS系统的要求。第十一页，共六十一页。SIS网络结构(二期)第十二页，共六十一页。SIS网络结构SIS网络架构采用局域网标准IEEE802.x和网络/网际通讯协议标准TCP/IP。SIS网络以交换机为核心，大体上分三层。第十三页，共六十一页。SIS网络结构底层为SIS接口层网络：这层是指SIS接口机采集实时数据的所有电厂生产控制系统和设备。第十四页，共六十一页。SIS网络结构连接的系统有：1.#3单元机组分散控制系统(I/ASeriesDCS控制系统)、2.#4组单元机组分散控制系统(I/ASeriesDCS控制系统)、3.辅助生产系统控制网（煤、灰、水等系统的控制）、4.电气网络控制系统（NCS）、5.烟气脱硫分散控制系统（FGD_DCS）、6.炉管泄漏自动报警系统、7.汽机振动监测与故障诊断系统（TDM），8.备用接口机。第十五页，共六十一页。SIS网络结构中间层为SIS功能实现层，也是SIS主干网络：两台实时/历史数据库服务器、两台计算分析站、一台网管服务器分别通过两条千兆双绞线与冗余配置的两台核心交换机相连；9台接口机、1台值长站、GPS标准时钟接口、1台网络隔离装置采用百兆双绞线与核心交换机相连。第十六页，共六十一页。SIS网络结构上层为SIS应用层网络：通过网络隔离装置，中间层核心交换机与子交换机相连，从而将数据送往MISWEB服务器，MIS网各个客户端通过子交换机访问MISWEB服务器。第十七页，共六十一页。SIS关键技术SIS关键技术3第十八页，共六十一页。SIS关键技术RAID技术RAID:独立磁盘冗余阵列,是英文RedundantArrayofIndependentDisks的缩写，有时也简称磁盘阵列（DiskArray），1987年由美国柏克莱大学提出。第十九页，共六十一页。SIS关键技术简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同的方式组合起...
