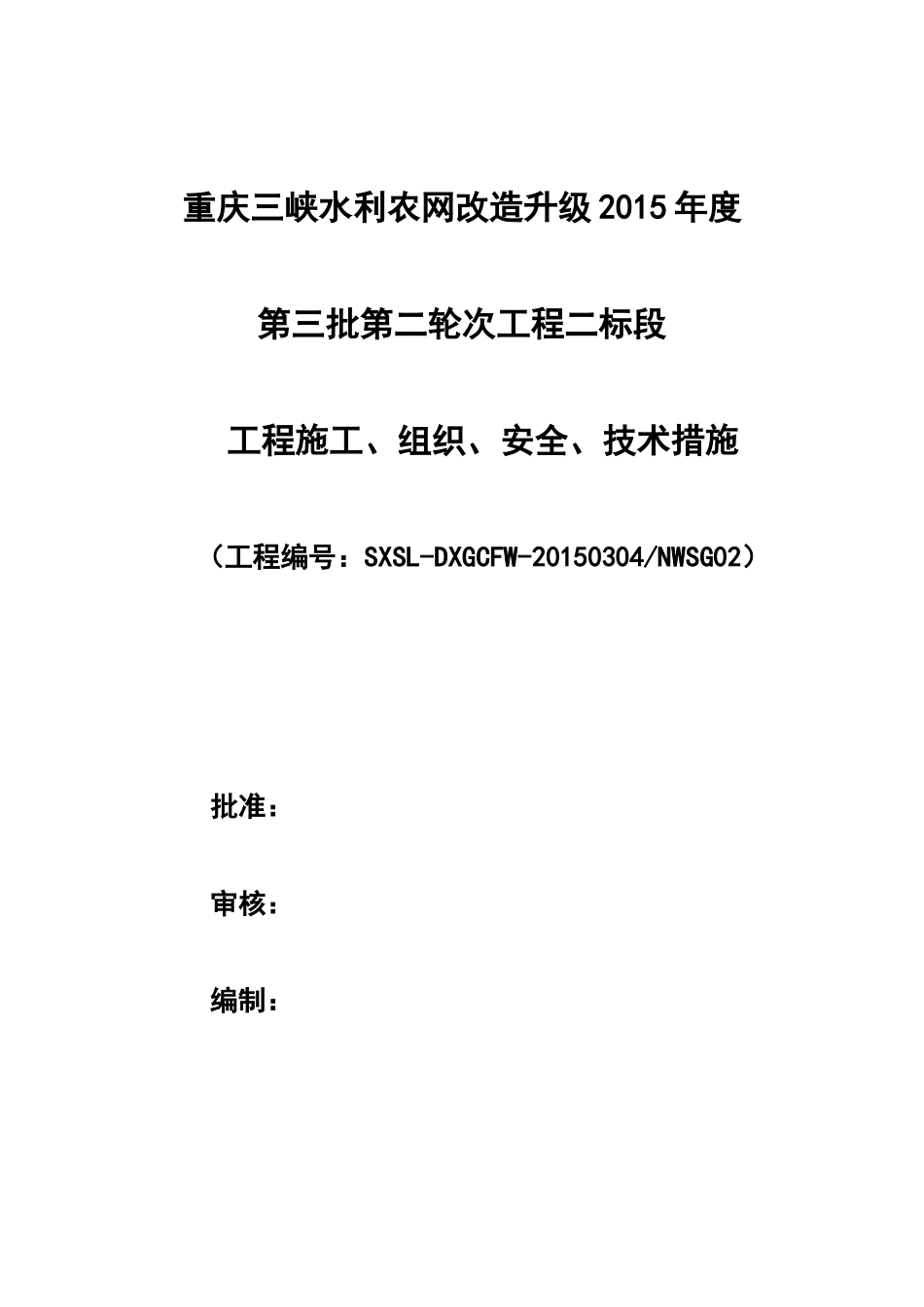

四措一案(同名5071)_第1页
1/17

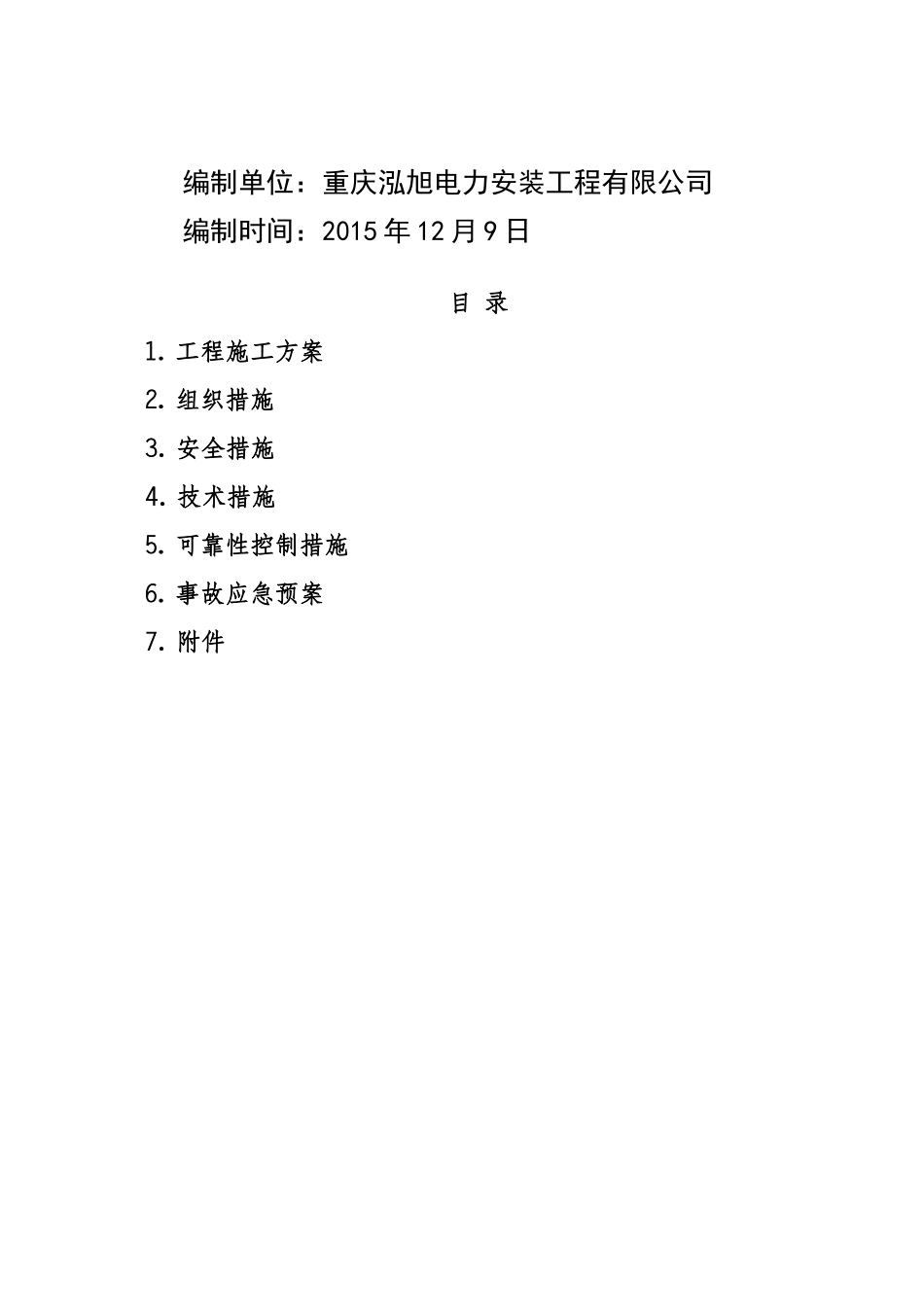

四措一案(同名5071)_第2页
2/17
四措一案(同名5071)_第3页

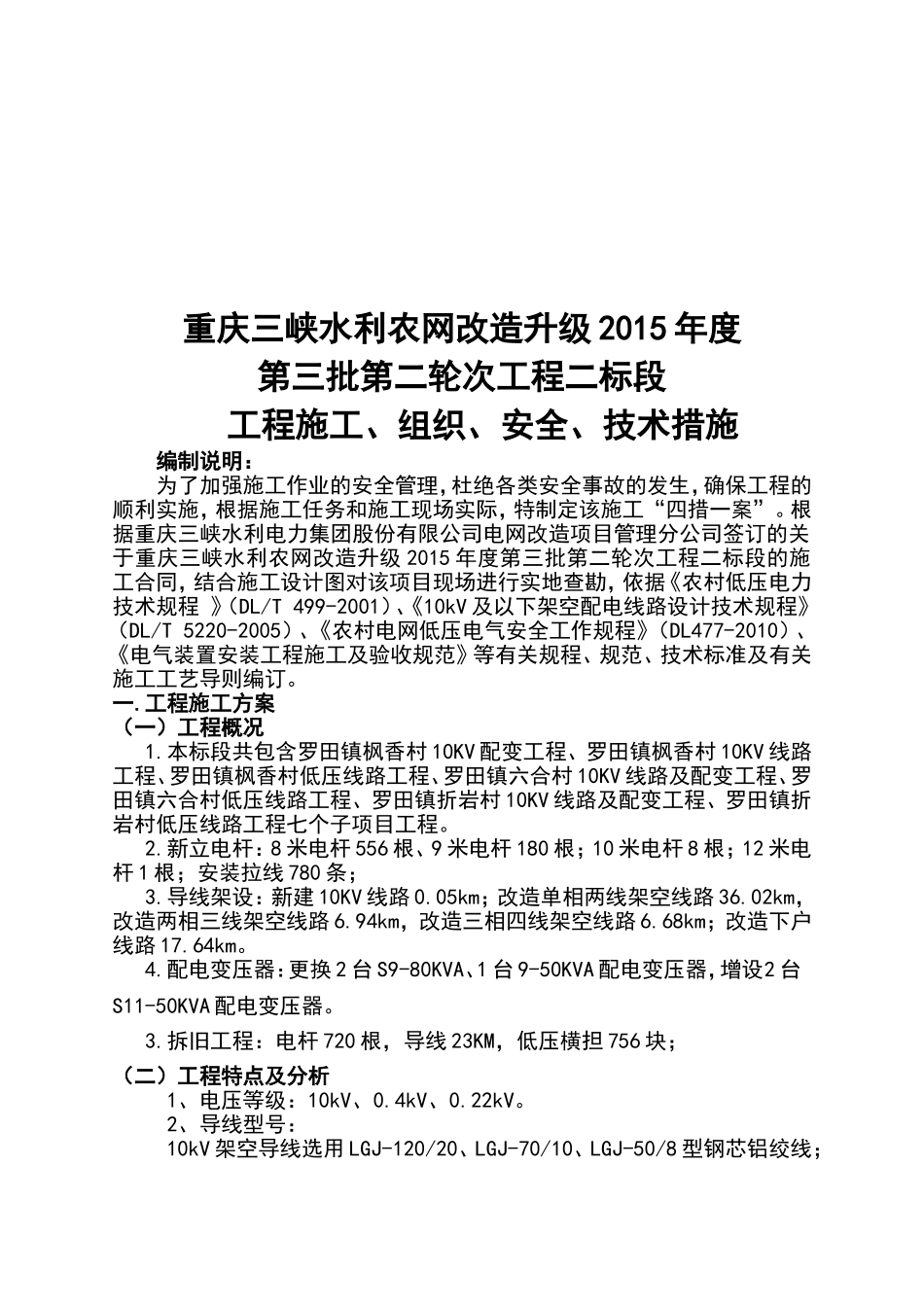

3/17
重庆三峡水利农网改造升级2015年度第三批第二轮次工程二标段工程施工、组织、安全、技术措施(工程编号:SXSL-DXGCFW-20150304/NWSG02)批准:审核:编制:编制单位:重庆泓旭电力安装工程有限公司编制时间:2015年12月9日目录1.工程施工方案2.组织措施3.安全措施4.技术措施5.可靠性控制措施6.事故应急预案7.附件重庆三峡水利农网改造升级2015年度第三批第二轮次工程二标段工程施工、组织、安全、技术措施编制说明:为了加强施工作业的安全管理,杜绝各类安全事故的发生,确保工程的顺利实施,根据施工任务和施工现场实际,特制定该施工“四措一案”。根据重庆三峡水利电力集团股份有限公司电网改造项目管理分公司签订的关于重庆三峡水利农网改造升级2015年度第三批第二轮次工程二标段的施工合同,结合施工设计图对该项目现场进行实地查勘,依据《农村低压电力技术规程》(DL/T499-2001)、《10kV及以下架空配电线路设计技术规程》(DL/T5220-2005)、《农村电网低压电气安全工作规程》(DL477-2010)、《电气装置安装工程施工及验收规范》等有关规程、规范、技术标准及有关施工工艺导则编订。一.工程施工方案(一)工程概况1.本标段共包含罗田镇枫香村10KV配变工程、罗田镇枫香村10KV线路工程、罗田镇枫香村低压线路工程、罗田镇六合村10KV线路及配变工程、罗田镇六合村低压线路工程、罗田镇折岩村10KV线路及配变工程、罗田镇折岩村低压线路工程七个子项目工程。2.新立电杆:8米电杆556根、9米电杆180根;10米电杆8根;12米电杆1根;安装拉线780条;3.导线架设:新建10KV线路0.05km;改造单相两线架空线路36.02km,改造两相三线架空线路6.94km,改造三相四线架空线路6.68km;改造下户线路17.64km。4.配电变压器:更换2台S9-80KVA、1台9-50KVA配电变压器,增设2台S11-50KVA配电变压器。3.拆旧工程:电杆720根,导线23KM,低压横担756块;(二)工程特点及分析1、电压等级:10kV、0.4kV、0.22kV。2、导线型号:10kV架空导线选用LGJ-120/20、LGJ-70/10、LGJ-50/8型钢芯铝绞线;0.4kV架空线路选用LGJ-70/10、LGJ-50/8型钢芯铝绞线;0.22kV架空线路选用LGJ-50/8、LGJ-35/6型钢芯铝绞线;建筑密度高、通道狭窄、绿化、行道树等安全距离不能满足运行要求则选用JKLYJ型铝芯架空绝缘线;接户线选用BLV-25、BLV-16、BLV-10型绝缘铝塑线。3、设备:10kV配电变压器:S11及以上节能环保型变压器;10kV避雷器:HY5WS-17/50GY氧化锌避雷器;10kV跌落式熔断器:HPRWG-10GF/200;杆上配电变压器低压侧采用JP柜出线。4、绝缘子:10kV线路耐张选用2片XP-70悬式绝缘子,直线和跳线选用针式绝缘子。0.4kV和0.22kV线路耐张选用1片XP-4.5悬式绝缘子,直线选用蝶式绝缘子,跳线选用针式绝缘子。具体组合如下:A、10kV耐张杆:2×XP-70悬式绝缘子串;10kV直线杆:P-15T、P-15M、P-10M针式绝缘子。B、0.4kV、220V耐张杆:1×XP-4.5悬式绝缘子;0.4kV、220V直线杆及低压接户线:ED-1、ED-2、PD-1M;0.4kV、220V墙体布线:ED-1、ED-2。另外根据南方电网公司规定和运行单位要求,低压线(四线、二线)中的零线所采用的绝缘子需用棕色区分,施工时应特别注意。C、“一户一表”所用电能表选用5~40A电表,相应的双极刀闸选用HK1-60/2/220V;漏电开关选用工作电压220V,工作电流≥32A,对地漏电动作电流≤30mA;接户线选用聚氯乙烯绝缘线,铝芯导线截面选用不低于10mm2。5、金具本设计所选金具为国家标准金具。本设计选用金具如下表:6、防雷接地本工程接地性质分为工作接地、保护接地和防雷接地。接地设备有杆塔接地、线路避雷器接地、变压器接地、低压三相四线制架空线路终端杆重复接地。A、杆塔防雷接地本工程水泥电杆横担和铁塔均采浅埋闭合式环形接地体,接地体的接地线均为φ12镀锌圆钢。铁塔的工频接地电阻不大于10Ω,水泥电杆横担接地电阻不作要求。B、避雷器、变压器接地本工程变压器杆、避雷器和设备壳体等均应接地。接地装置材料型号、接地方式等按施工图施工。接地电阻为:容量在100kVA及以下的变压器,工频接地电阻不大于10Ω;容量为100kVA以上的变压器,工频接地电阻不大于4Ω。C、三相四线制架空...
