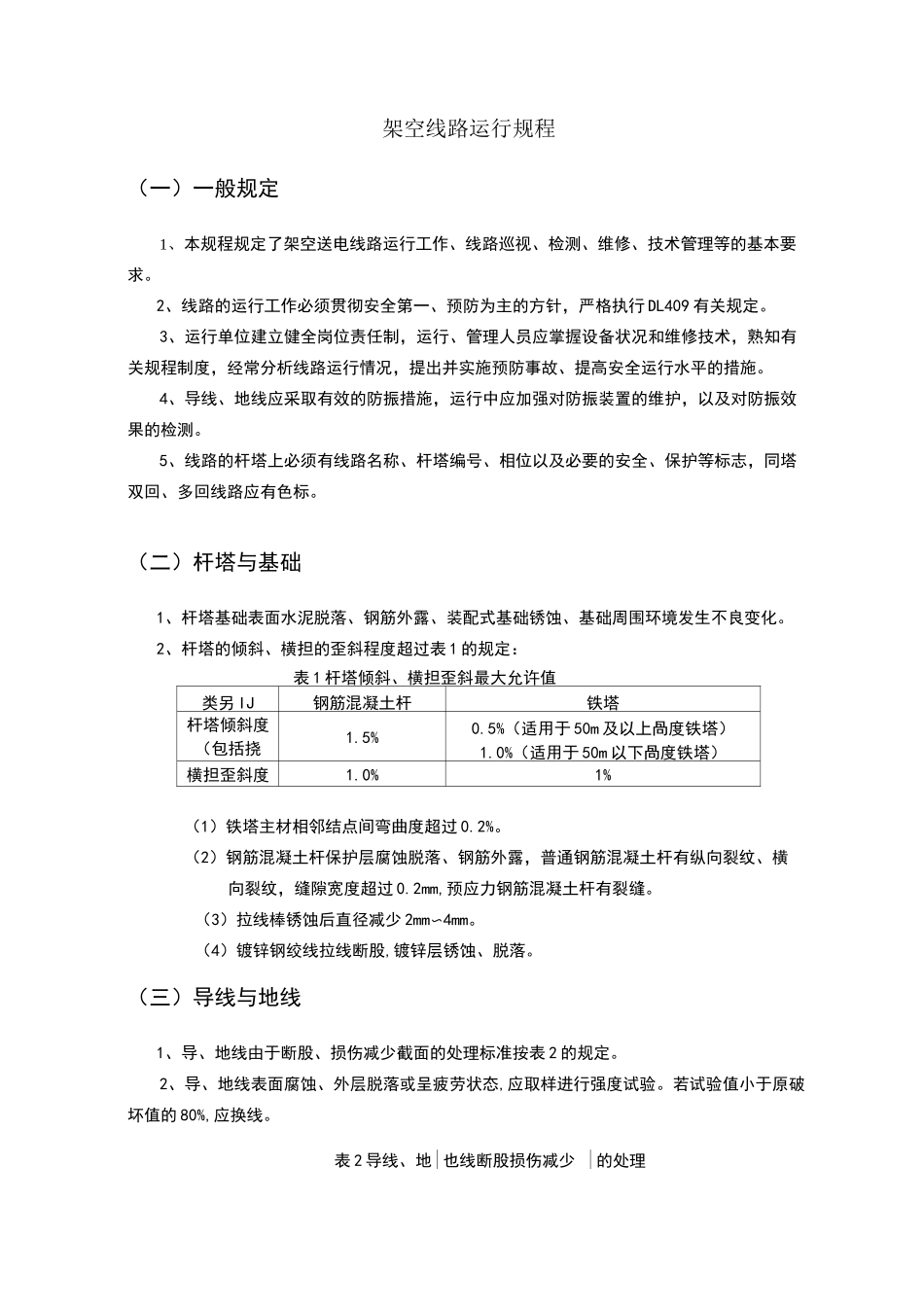

架空线路运行规程（一）一般规定1、本规程规定了架空送电线路运行工作、线路巡视、检测、维修、技术管理等的基本要求。2、线路的运行工作必须贯彻安全第一、预防为主的方针，严格执行DL409有关规定。3、运行单位建立健全岗位责任制，运行、管理人员应掌握设备状况和维修技术，熟知有关规程制度，经常分析线路运行情况，提出并实施预防事故、提高安全运行水平的措施。4、导线、地线应采取有效的防振措施，运行中应加强对防振装置的维护，以及对防振效果的检测。5、线路的杆塔上必须有线路名称、杆塔编号、相位以及必要的安全、保护等标志，同塔双回、多回线路应有色标。（二）杆塔与基础1、杆塔基础表面水泥脱落、钢筋外露、装配式基础锈蚀、基础周围环境发生不良变化。2、杆塔的倾斜、横担的歪斜程度超过表1的规定：表1杆塔倾斜、横担歪斜最大允许值类另IJ钢筋混凝土杆铁塔杆塔倾斜度（包括挠度）1.5%0.5%（适用于50m及以上咼度铁塔）1.0%（适用于50m以下咼度铁塔）横担歪斜度1.0%1%（1）铁塔主材相邻结点间弯曲度超过0.2%。（2）钢筋混凝土杆保护层腐蚀脱落、钢筋外露，普通钢筋混凝土杆有纵向裂纹、横向裂纹，缝隙宽度超过0.2mm,预应力钢筋混凝土杆有裂缝。（3）拉线棒锈蚀后直径减少2mm〜4mm。（4）镀锌钢绞线拉线断股,镀锌层锈蚀、脱落。（三）导线与地线1、导、地线由于断股、损伤减少截面的处理标准按表2的规定。2、导、地线表面腐蚀、外层脱落或呈疲劳状态,应取样进行强度试验。若试验值小于原破坏值的80%,应换线。表2导线、地也线断股损伤减少截面的处理处理方法损伤情况线别缠绕或护线预绞丝用补修管或补修预绞丝补修切断重接钢芯铝绞线钢芯铝合金绞线断股损伤截面不超过铝股或合金股总面积7%断股损伤截面占铝股或合金股总面积7%〜25%1•钢芯断股2.断股损伤截面超过铝股或合金股总面积25%铝绞线铝合金绞线断股损伤截面不超过总面积7%断股损伤截面占总面积7%〜17%断股损伤截面超过总面积17%镀锌钢绞线19股断1股7股断1股19股断2股7股断2股19股断3股注：如断股损伤减少截面虽达到切断重接的数值，但确认采用新型的修补方法能恢复到原来强度及载流能力时，亦可采用该补修方法进行处理，而不作切断重接处理。四）绝缘子1、瓷质绝缘子伞裙破损，瓷质有裂纹，瓷釉烧坏。2、合成绝缘子伞裙、护套、破损或龟裂，粘接剂老化。3、绝缘子钢帽、绝缘件、钢脚不在同一轴线上，钢脚、钢帽、浇装水泥有裂纹、歪斜、变形或严重锈蚀，钢脚与钢帽槽口间隙超标。4、盘型绝缘子绝缘电阻小于300MO；5、盘型绝缘子分布电压零值或低值。6、绝缘子的锁紧销不符合锁紧试验的规范要求。7、绝缘横担有严重结垢、裂纹，瓷釉烧坏、瓷质损坏、伞裙破损。8、直线杆塔的绝缘子串顺线路方向的偏斜角（除设计要求的预偏外）大于7.5°，且其最大偏移值大于300mm，绝缘横担端部偏移大于100mm。（五）金具1、金具发生变形、锈蚀、烧伤、裂纹，金具连接处转动不灵活，磨损后的安全系数小于2.0（即低于原值的80%。2、屏蔽环、均压环出现倾斜与松动。3、接续金具出现下列任一情况：（1）外观鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度不符合有关规程要求。（2）接续金具温度高于导线温度10°C，跳线联板温度高于导线温度10°C。（3）接续金具的电压降比同样长度导线的电压降的比值大于1.2。（4）接续金具过热变色或连接螺栓松动。（5）接续金具探伤发现金具内严重烧伤、断股或压接不实（有抽头或位移）。六）接地装置1、接地电阻不得大于设计规定值。2、接地引下线不得断开或与接地体接触不良。3、接地装置外露或腐蚀严重，被腐蚀后其导体截面低于原值的80%，应更换。（七）导、地线弧垂1、一般情况下设计弧垂允许偏差：110kV及以下线路为+6%、一2.5%。2、一般情况下各相间弧垂允许偏差最大值：110kV及以下线路为200mm。3、相分裂导线同相子导线的弧垂允许偏差值：垂直排列双分裂导线为+100mm、（八）巡视种类及主要内容：1、定期巡视：经常掌握线路各部件运行情况及沿线情况，及时发现设备缺陷和威胁线路安全运行的情况。定期巡视一般一月一次，也可根据具体情况适当调整，巡视区段为全线。2、故障巡视：查找线路...
