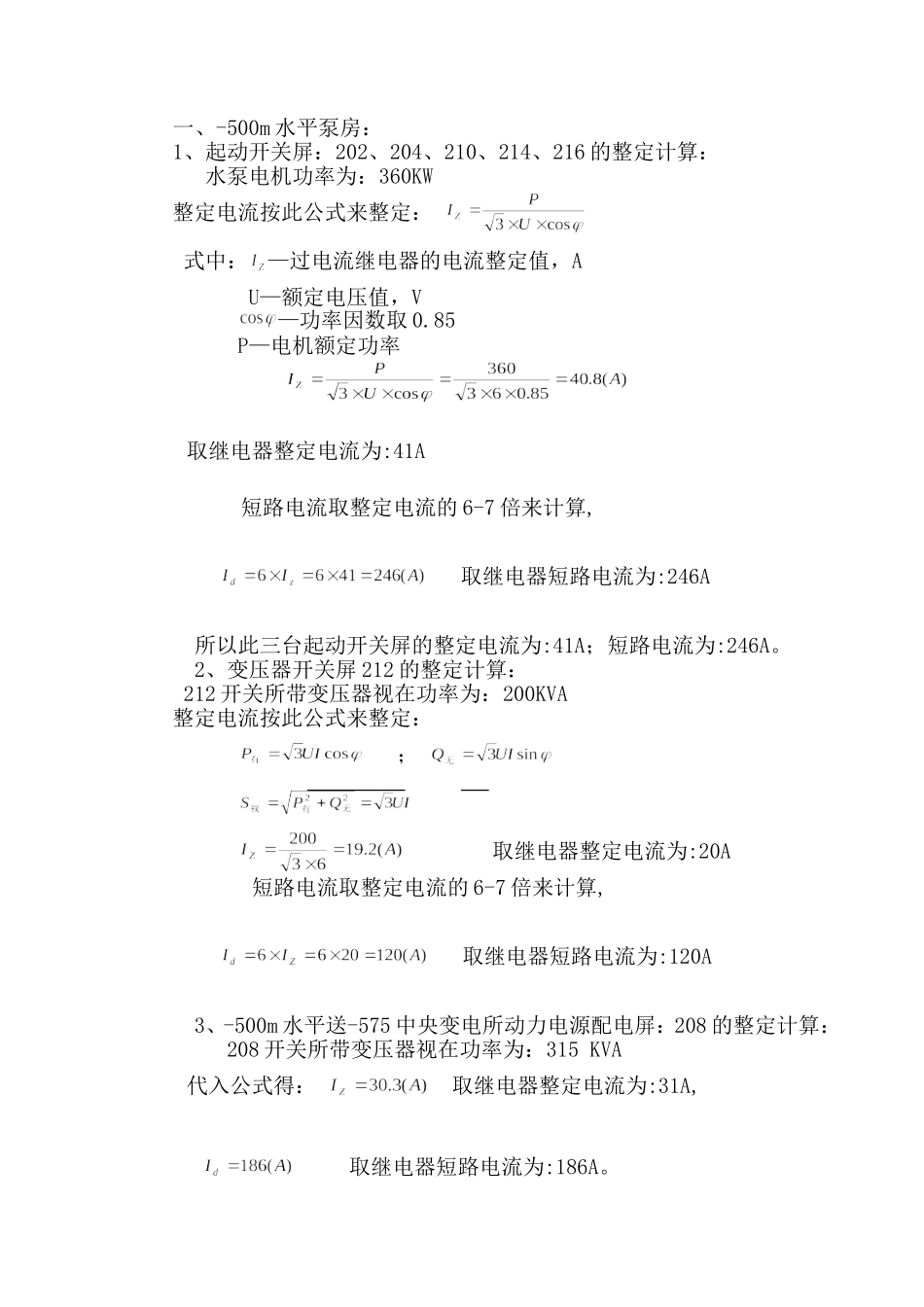

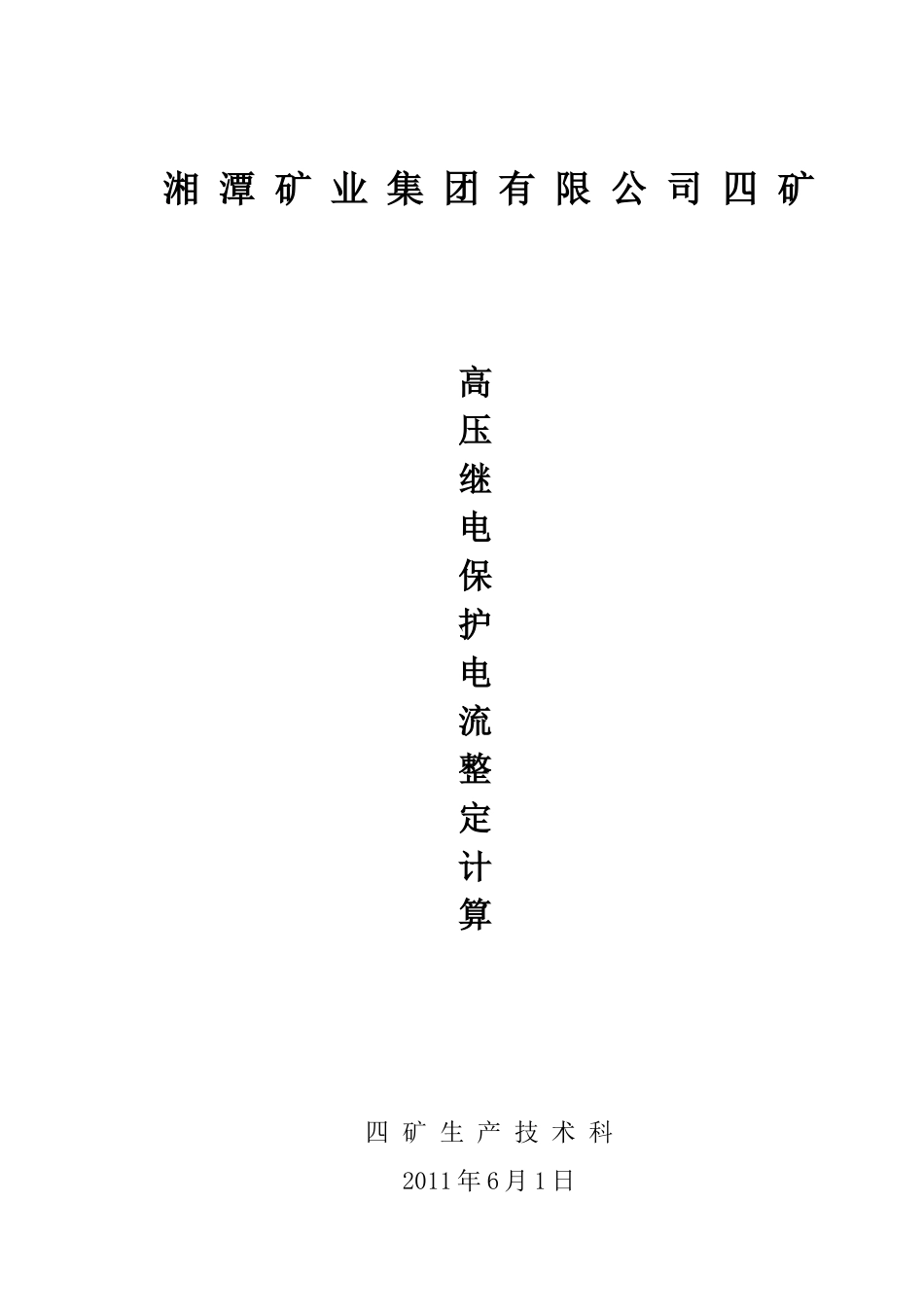

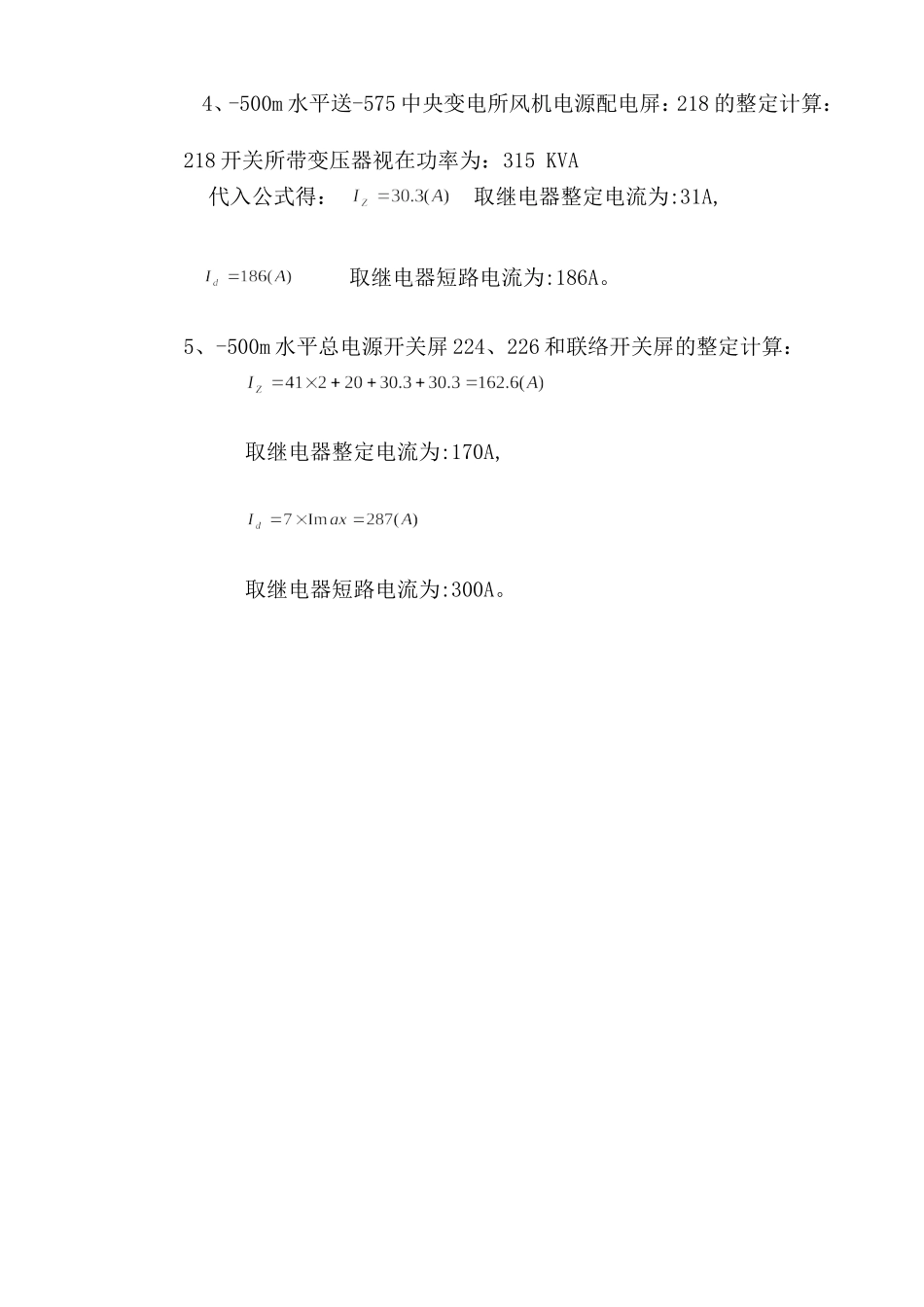

湘潭矿业集团有限公司四矿高压继电保护电流整定计算四矿生产技术科2011年6月1日一、-500m水平泵房：1、起动开关屏：202、204、210、214、216的整定计算：水泵电机功率为：360KW整定电流按此公式来整定：式中：—过电流继电器的电流整定值，AU—额定电压值，V—功率因数取0.85P—电机额定功率取继电器整定电流为:41A短路电流取整定电流的6-7倍来计算,取继电器短路电流为:246A所以此三台起动开关屏的整定电流为:41A；短路电流为:246A。2、变压器开关屏212的整定计算：212开关所带变压器视在功率为：200KVA整定电流按此公式来整定：；取继电器整定电流为:20A短路电流取整定电流的6-7倍来计算,取继电器短路电流为:120A3、-500m水平送-575中央变电所动力电源配电屏：208的整定计算：208开关所带变压器视在功率为：315KVA代入公式得：取继电器整定电流为:31A,取继电器短路电流为:186A。4、-500m水平送-575中央变电所风机电源配电屏：218的整定计算：218开关所带变压器视在功率为：315KVA代入公式得：取继电器整定电流为:31A,取继电器短路电流为:186A。5、-500m水平总电源开关屏224、226和联络开关屏的整定计算：取继电器整定电流为:170A,取继电器短路电流为:300A。二、其它各处高压开关屏的整定电流、短路电流按上面所示的公式计算结果列表如下:地点开关类型开关编号整定基准额定电流整定电流短路电流短路倍数过载倍数短路延时过载常数-100泵房启动屏1#额定100A50A300A30.60.01s3档2#3#配电屏234（送-400泵房）整定300A20A120A６1.61.5s8档232（送-100绞车房）300A25A150A６1.60s8档联络屏2003额定300A145A300A10.61.5s8档电源总屏230额定300A145A300A10.61.5s8档238-250泵房启动屏1#额定300A97A582A20.50.01s3档2#3#4#5#配电屏244(送-500泵房)整定300A31A186A61.61.5s8档248(送-400泵房）246(送本室变压器)整定300A20A120A61.60s8档反送电屏250额定300A276A680A31.51.5s8档联络屏2005额定300A276A680A31.51.5s8档电源总屏236额定300A276A680A31.51.5s8档258-400泵房启动屏1#额定100A25A150A20.50.01s3档2#3#4#5#额定10050A300A30.60.01s8档配电屏272(送-500泵房)整定300A31A186A61.61.5s8档280(送本室变压器)整定300A20A120A61.60s8档282(送-400绞车房)整定300A20A120A61.60s8档288(备用)整定300A联络屏2007额定300A121A175A20.61.5s8档电源总屏270额定300A121A175A20.61.5s8档290-500泵房启动屏1#额定100A41A246A30.50.01s3档2#3#4#5#配电屏206(送-500西7采变)整定300A20A120A61.61.5s8档208(送-575泵房动整定300A31A186A61.61.5s8档力)212(送本室变压器)整定300A20A120A61.60s8档218(送-575泵房风机)整定300A31A186A61.61.5s8档220(送-650)额定100A80A400A410.05s4档222(送-650)额定100A80A400A410.05s4档联络屏2009额定300A184A287A10.81.5s8档电源总屏224额定300A184A287A10.81.5s8档226-575泵房电源总屏风机电源整定300A31A186A61.60.01s8档动力电源水泵电源-650泵房电源总屏292额定100A80A400A410.01s4档290100A80A400A410.01s4档配电屏294（动力）额定50A40A200A510.01s8档296（风机）50A40A200A510.01s8档298（十一石门变压器）停用启动屏1#泵整定100A80A480A61.20s8档2#泵100A80A480A61.20s8档3#泵100A80A480A61.20s8档备注：1、所有开关的欠压和过压时间调为15-20秒；2、整定基准为：开关调整时一种是以开关的铭牌上所示的额定电流为基准，一种是以开关所调的整定电流为基准。
