四路彩灯显示系统逻辑电路设计VIP免费

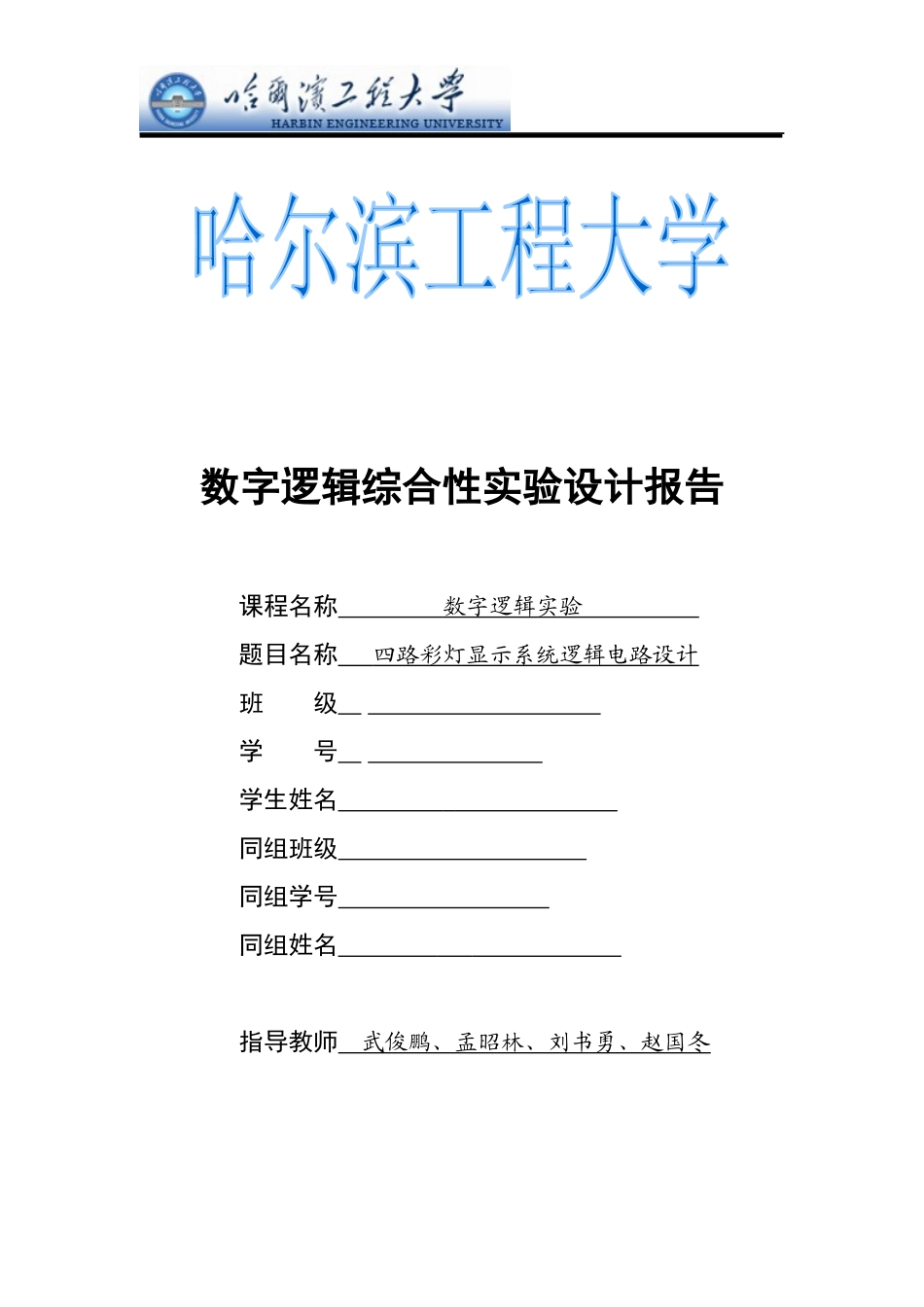

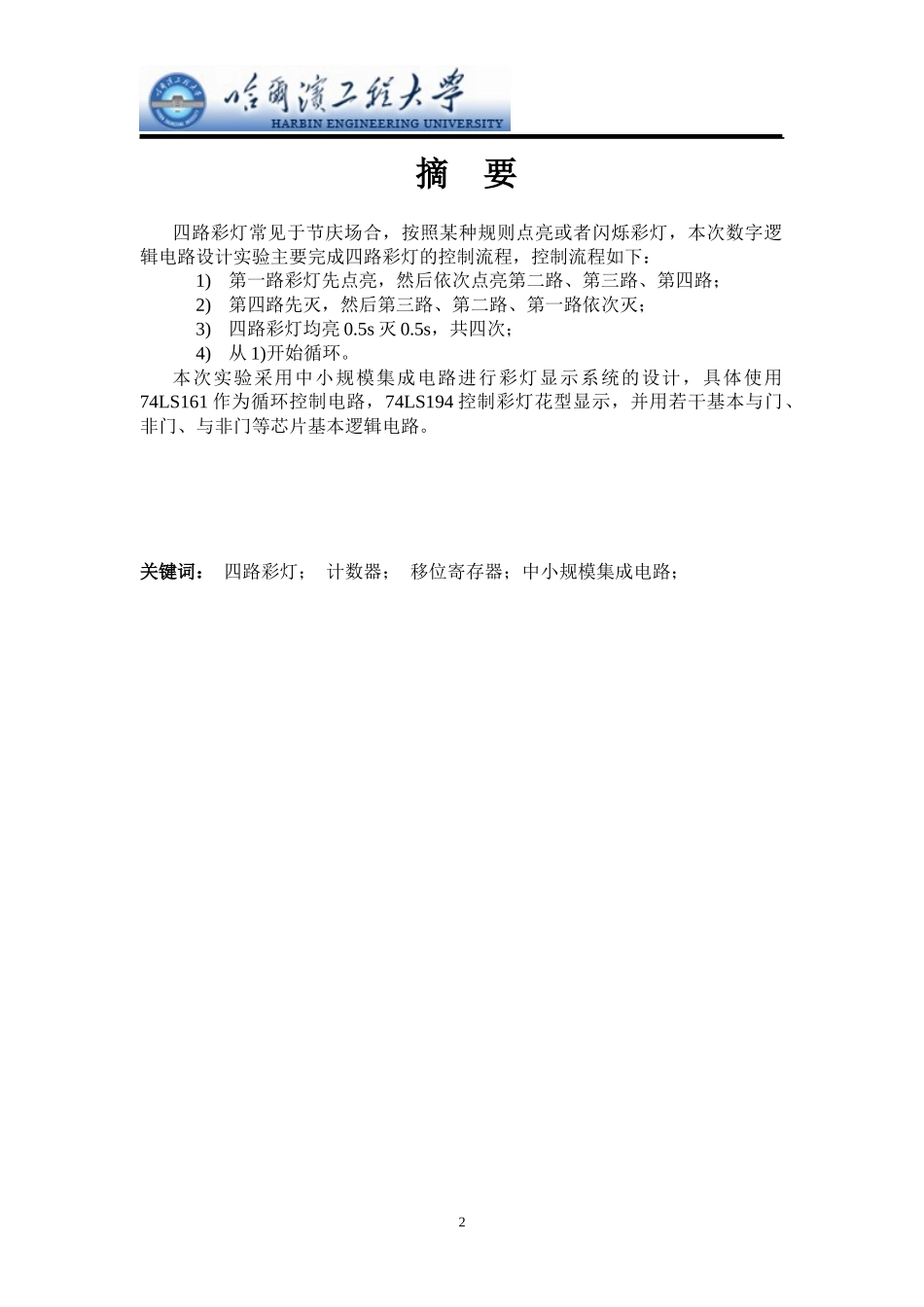

数字逻辑综合性实验设计报告课程名称数字逻辑实验题目名称四路彩灯显示系统逻辑电路设计班级学号学生姓名同组班级同组学号同组姓名指导教师武俊鹏、孟昭林、刘书勇、赵国冬2013年06月1摘要四路彩灯常见于节庆场合，按照某种规则点亮或者闪烁彩灯，本次数字逻辑电路设计实验主要完成四路彩灯的控制流程，控制流程如下：1)第一路彩灯先点亮，然后依次点亮第二路、第三路、第四路；2)第四路先灭，然后第三路、第二路、第一路依次灭；3)四路彩灯均亮0.5s灭0.5s，共四次；4)从1)开始循环。本次实验采用中小规模集成电路进行彩灯显示系统的设计，具体使用74LS161作为循环控制电路，74LS194控制彩灯花型显示，并用若干基本与门、非门、与非门等芯片基本逻辑电路。关键词：四路彩灯；计数器；移位寄存器；中小规模集成电路；2目录目录1需求分析............................................................................................-3-1.1基本功能要求........................................................................-3-1.2创新拓展功能........................................................................-3-1.3设计原理................................................................................-3-2.1系统逻辑结构设计.................................................................-5-2.1.1循环控制电路..................................................................-5-2.1.2四路彩灯状态显示..........................................................-7-2.2系统物理结构设计...............................................................-10-2.2.1循环控制电路物理结构................................................-10-2.2.2状态显示电路物理结构.................................................-11-2.2.3完整系统电路物理结构.............................................-12-3系统实现..........................................................................................-13-3.1系统实现过程.......................................................................-13-3.2系统测试...............................................................................-13-3.3系统最终电路图...................................................................-14-3.4系统团队分工.........................................................................-15-4总结..................................................................................................-16-参考文献.............................................................................................-17-31需求分析1.1基本功能要求用小规模集成电路设计并制作一个四路彩灯显示系统的要求如下：1)开机自动置入初始状态后即能按规定的程序进行循环显示。2)程序由三个节拍组成：a)第一节拍时，四路输出Q1~Q4依次为1，使第一路彩灯先点亮，接着第二路、第三路、第四路彩灯依次点亮；b)第二节拍时，Q4~Q1依次为0，使第四路先灭，然后第三路、第二路、第一路彩灯依次灭；c)第三节拍时，Q1~Q4输出同时为1态0.5s，然后同时为0态0.5s，使四路彩灯同时点亮0.5s，然后同时灭0.5s，共进行4次。每个节拍费事为4s，执行一次程序共需12s。3)用发光二极管显示彩灯系统的各节拍。1.2创新拓展功能对四路彩灯所在扩展如下：1)增加暂停功能，即在四路彩灯显示系统工作时，可从任意状态暂停之后可以恢复暂停时的状态，并继续工作；2)增加数字显示，用两位十进制数00~11随着彩灯的变化显示12个状态。1.3设计原理为保证四路彩灯系统开机后可从初始状态按规定程序进行循环演示，循环控制电路可用74LS161和74LS20实现。彩灯花型显示分为3个节拍，彩灯的三个节拍可以用移位寄存器74LS194实现。彩灯有亮、灭两个状态，此外，还需要设计时钟脉冲产生电路、循环控制电路和彩灯花样输出电路。由设计要求出发可知彩灯的3个节拍可以用移位寄存器...
