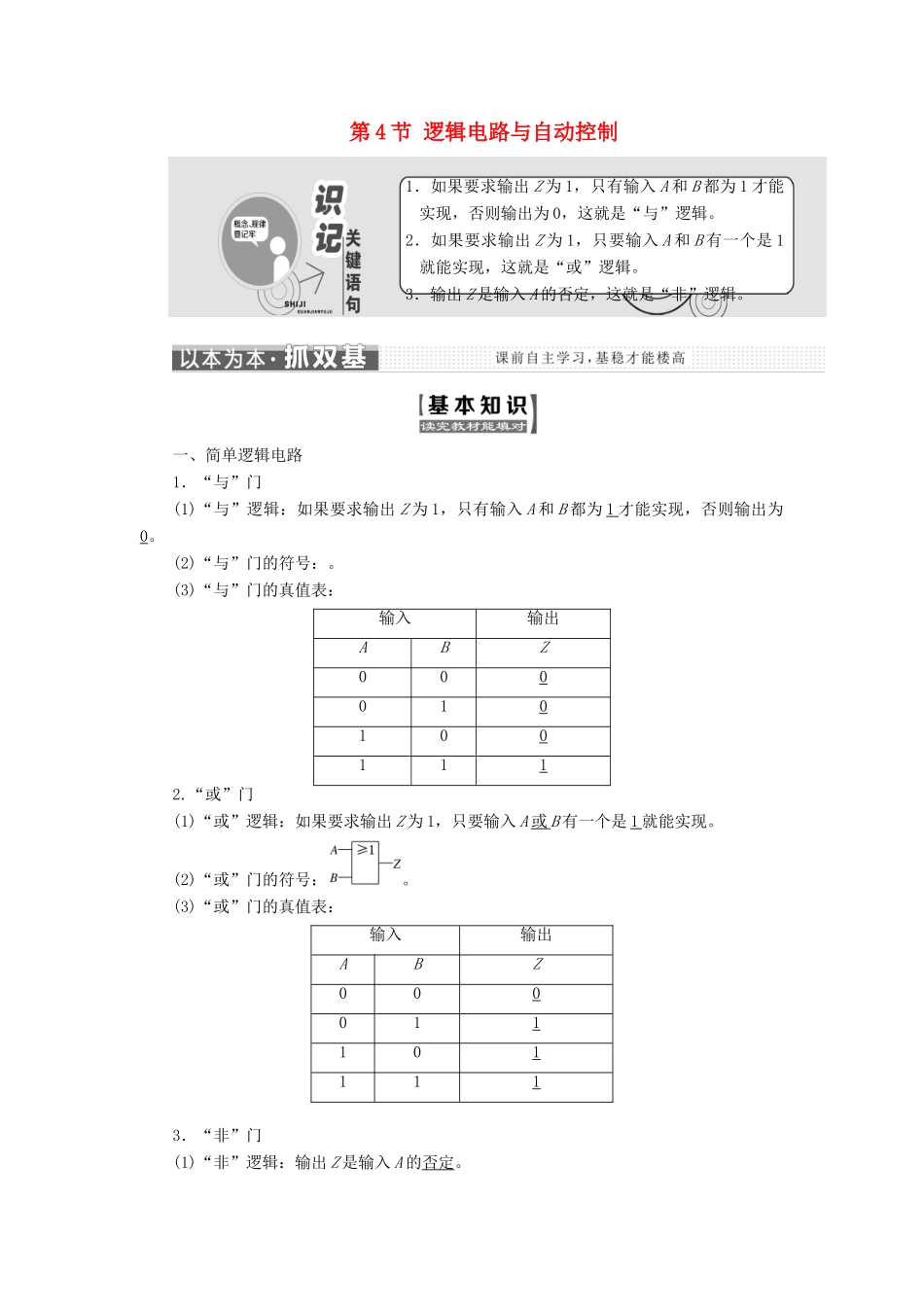

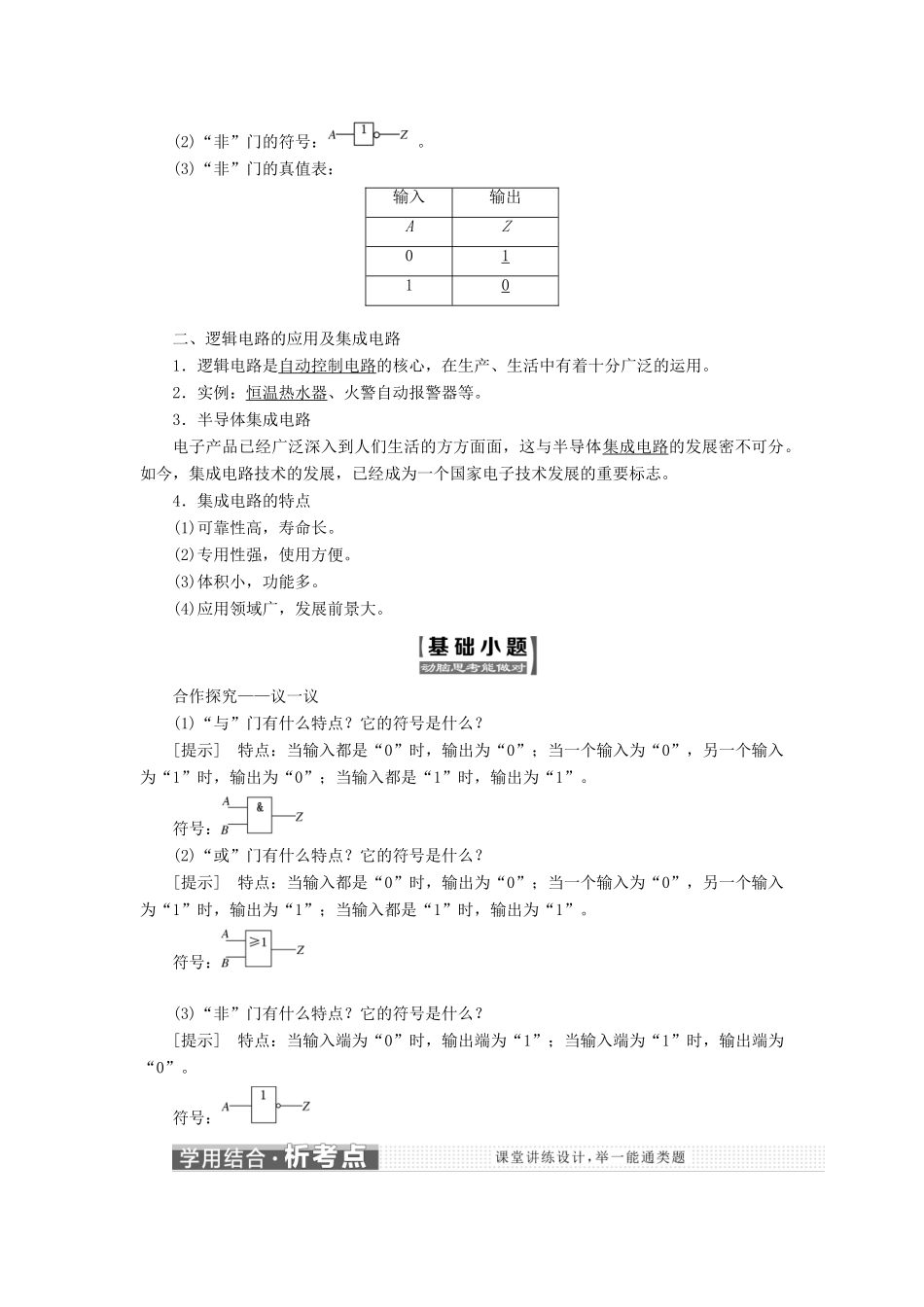

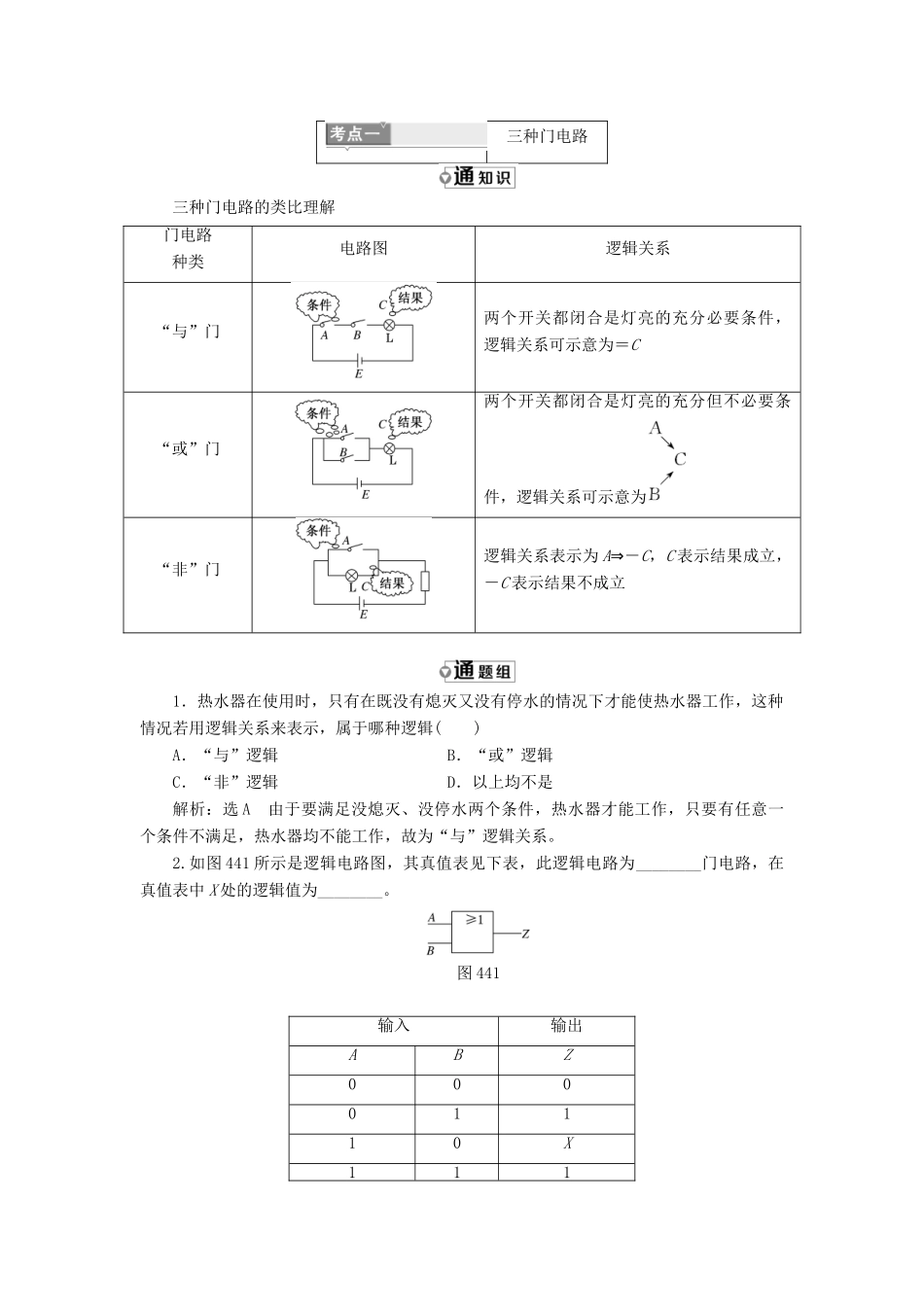

第 4 节 逻辑电路与自动控制 1．如果要求输出 Z 为 1，只有输入 A 和 B 都为 1 才能实现，否则输出为 0，这就是“与”逻辑。2．如果要求输出 Z 为 1，只要输入 A 和 B 有一个是 1就能实现，这就是“或”逻辑。3．输出 Z 是输入 A 的否定，这就是“非”逻辑。一、简单逻辑电路1．“与”门(1)“与”逻辑：如果要求输出 Z 为 1，只有输入 A 和 B 都为 1 才能实现，否则输出为0。(2)“与”门的符号：。(3)“与”门的真值表：输入输出ABZ0000101001112.“或”门(1)“或”逻辑：如果要求输出 Z 为 1，只要输入 A 或 B 有一个是 1 就能实现。(2)“或”门的符号：。(3)“或”门的真值表：输入输出ABZ0000111011113．“非”门(1)“非”逻辑：输出 Z 是输入 A 的否定。(2)“非”门的符号： 。(3)“非”门的真值表：输入输出AZ0110二、逻辑电路的应用及集成电路1．逻辑电路是自动控制电路的核心，在生产、生活中有着十分广泛的运用。2．实例：恒温热水器、火警自动报警器等。3．半导体集成电路电子产品已经广泛深入到人们生活的方方面面，这与半导体集成电路的发展密不可分。如今，集成电路技术的发展，已经成为一个国家电子技术发展的重要标志。4．集成电路的特点(1)可靠性高，寿命长。(2)专用性强，使用方便。(3)体积小，功能多。(4)应用领域广，发展前景大。合作探究——议一议(1)“与”门有什么特点？它的符号是什么？[提示] 特点：当输入都是“0”时，输出为“0”；当一个输入为“0”，另一个输入为“1”时，输出为“0”；当输入都是“1”时，输出为“1”。符号：(2)“或”门有什么特点？它的符号是什么？[提示] 特点：当输入都是“0”时，输出为“0”；当一个输入为“0”，另一个输入为“1”时，输出为“1”；当输入都是“1”时，输出为“1”。符号：(3)“非”门有什么特点？它的符号是什么？[提示] 特点：当输入端为“0”时，输出端为“1”；当输入端为“1”时，输出端为“0”。符号：三种门电路三种门电路的类比理解门电路种类电路图逻辑关系“与”门两个开关都闭合是灯亮的充分必要条件，逻辑关系可示意为＝C“或”门两个开关都闭合是灯亮的充分但不必要条件，逻辑关系可示意为“非”门逻辑关系表示为 A⇒－C，C 表示结果成立，－C 表示结果不成立1．热水器在使用时，只有在既没有熄灭又没有停水的情况下才能使热水器工作，这种情况若用逻辑关系来表示，属于哪种逻辑( )A．“与”逻辑 B．...
