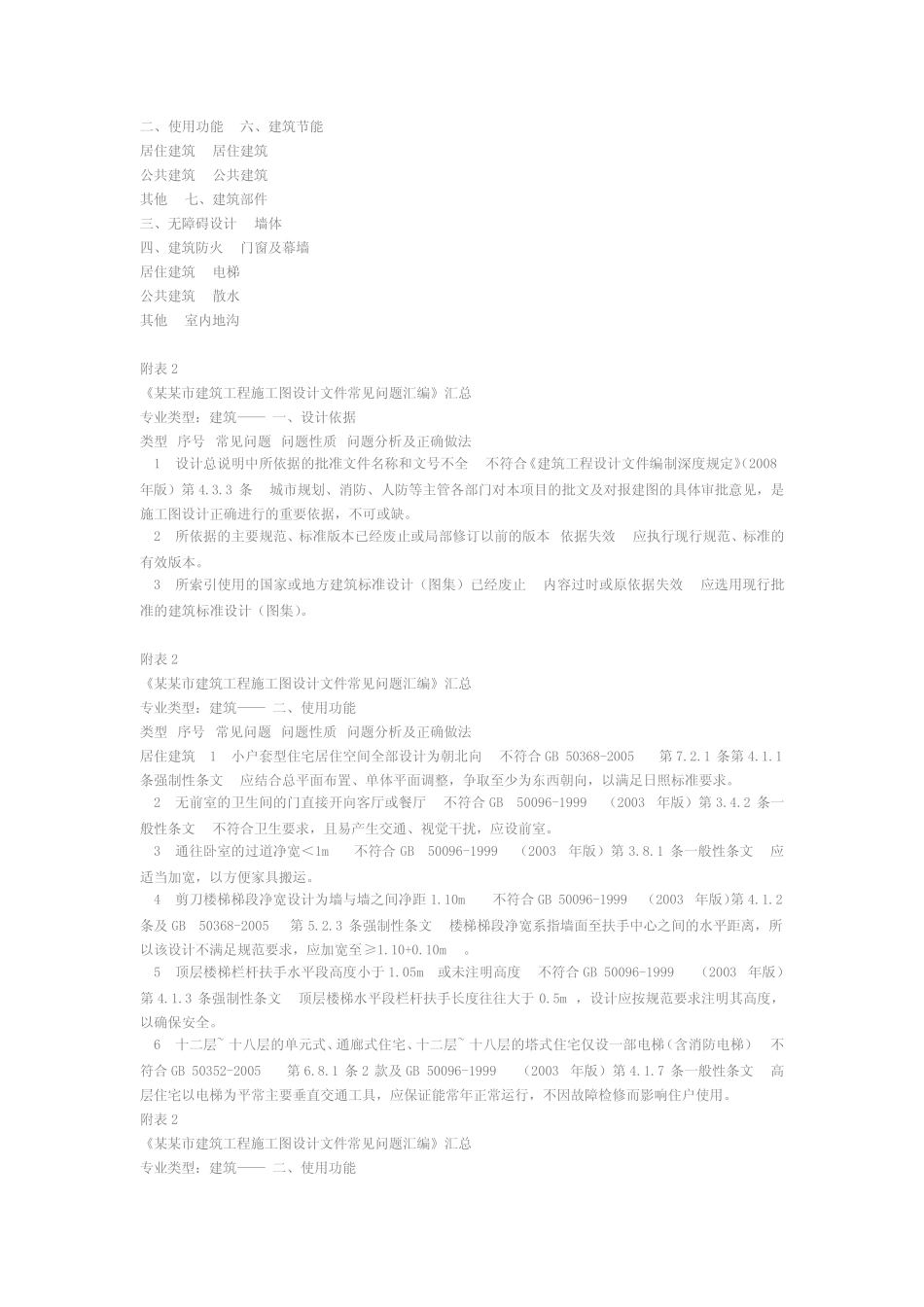

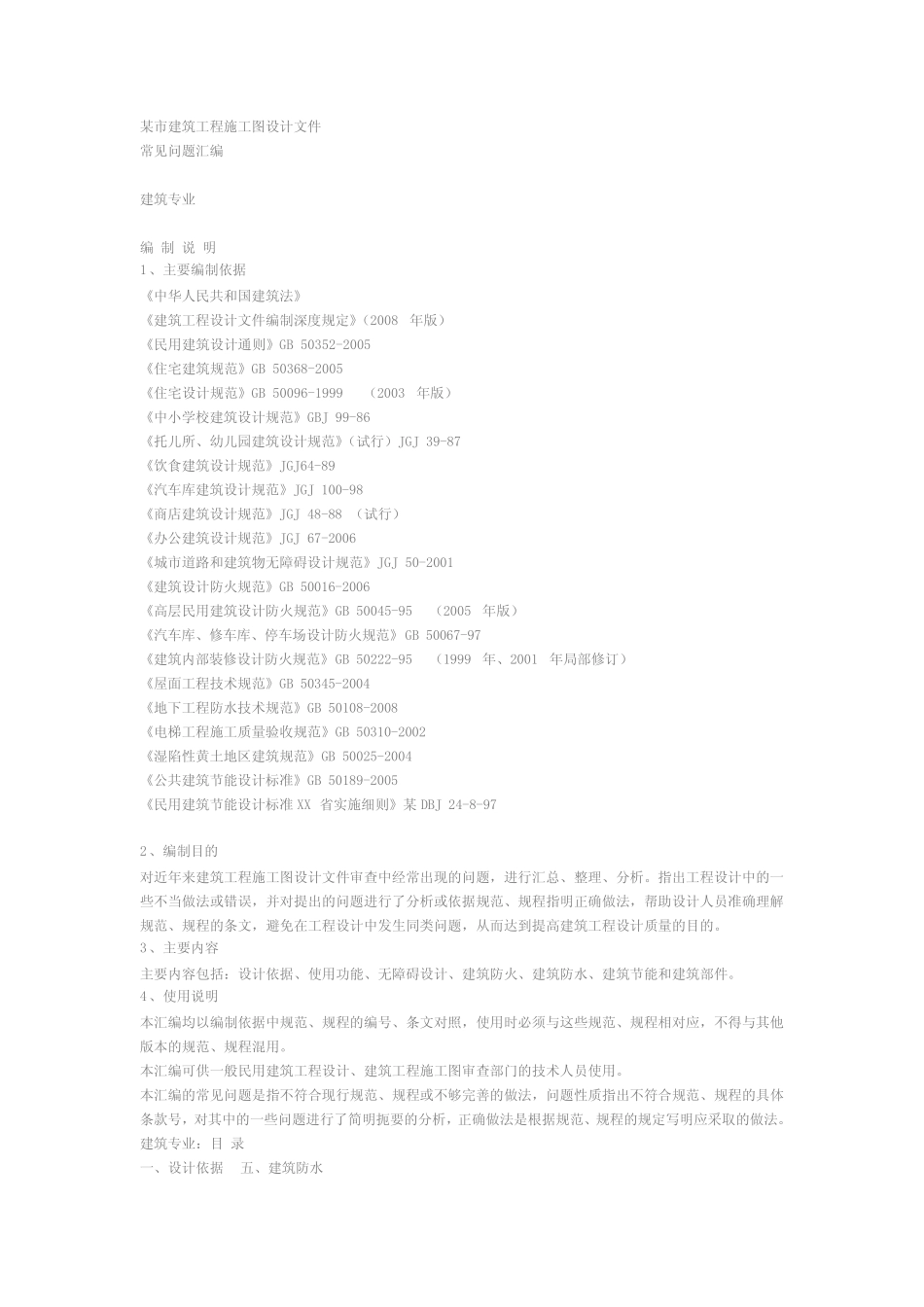

某市建筑工程施工图设计文件常见问题汇编建筑专业编制说明1、主要编制依据《中华人民共和国建筑法》《建筑工程设计文件编制深度规定》（2008年版）《民用建筑设计通则》GB50352-2005《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《中小学校建筑设计规范》GBJ99-86《托儿所、幼儿园建筑设计规范》（试行）JGJ39-87《饮食建筑设计规范》JGJ64-89《汽车库建筑设计规范》JGJ100-98《商店建筑设计规范》JGJ48-88（试行）《办公建筑设计规范》JGJ67-2006《城市道路和建筑物无障碍设计规范》JGJ50-2001《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《汽车库、修车库、停车场设计防火规范》GB50067-97《建筑内部装修设计防火规范》GB50222-95（1999年、2001年局部修订）《屋面工程技术规范》GB50345-2004《地下工程防水技术规范》GB50108-2008《电梯工程施工质量验收规范》GB50310-2002《湿陷性黄土地区建筑规范》GB50025-2004《公共建筑节能设计标准》GB50189-2005《民用建筑节能设计标准XX省实施细则》某DBJ24-8-972、编制目的对近年来建筑工程施工图设计文件审查中经常出现的问题，进行汇总、整理、分析。指出工程设计中的一些不当做法或错误，并对提出的问题进行了分析或依据规范、规程指明正确做法，帮助设计人员准确理解规范、规程的条文，避免在工程设计中发生同类问题，从而达到提高建筑工程设计质量的目的。3、主要内容主要内容包括：设计依据、使用功能、无障碍设计、建筑防火、建筑防水、建筑节能和建筑部件。4、使用说明本汇编均以编制依据中规范、规程的编号、条文对照，使用时必须与这些规范、规程相对应，不得与其他版本的规范、规程混用。本汇编可供一般民用建筑工程设计、建筑工程施工图审查部门的技术人员使用。本汇编的常见问题是指不符合现行规范、规程或不够完善的做法，问题性质指出不符合规范、规程的具体条款号，对其中的一些问题进行了简明扼要的分析，正确做法是根据规范、规程的规定写明应采取的做法。建筑专业：目录一、设计依据五、建筑防水二、使用功能六、建筑节能居住建筑居住建筑公共建筑公共建筑其他七、建筑部件三、无障碍设计墙体四、建筑防火门窗及幕墙居住建筑电梯公共建筑散水其他室内地沟附表2《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：建筑——一、设计依据类型序号常见问题问题性质问题分析及正确做法1设计总说明中所依据的批准文件名称和文号不全不符合《建筑工程设计文件编制深度规定》（2008年版）第4.3.3条城市规划、消防、人防等主管各部门对本项目的批文及对报建图的具体审批意见，是施工图设计正确进行的重要依据，不可或缺。2所依据的主要规范、标准版本已经废止或局部修订以前的版本依据失效应执行现行规范、标准的有效版本。3所索引使用的国家或地方建筑标准设计（图集）已经废止内容过时或原依据失效应选用现行批准的建筑标准设计（图集）。附表2《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：建筑——二、使用功能类型序号常见问题问题性质问题分析及正确做法居住建筑1小户套型住宅居住空间全部设计为朝北向不符合GB50368-2005第7.2.1条第4.1.1条强制性条文应结合总平面布置、单体平面调整，争取至少为东西朝向，以满足日照标准要求。2无前室的卫生间的门直接开向客厅或餐厅不符合GB50096-1999（2003年版）第3.4.2条一般性条文不符合卫生要求，且易产生交通、视觉干扰，应设前室。3通往卧室的过道净宽＜1m不符合GB50096-1999（2003年版）第3.8.1条一般性条文应适当加宽，以方便家具搬运。4剪刀楼梯梯段净宽设计为墙与墙之间净距1.10m不符合GB50096-1999（2003年版）第4.1.2条及GB50368-2005第5.2.3条强制性条文楼梯梯段净宽系指墙面至扶手中心之间的水平距离，所以该设计不满足规范要求，应加宽至≥1.10+0.10m。5顶层楼梯栏杆扶手水平段高度小于1.05m或未注明高度不符合GB50096-1999（2003年版）第4.1.3条强制性条文顶层楼梯水平段栏杆扶手长度往往大于0.5m，设计应按规范要求注明其高度，以确保安全。6十二层~十八层的单元式、...
