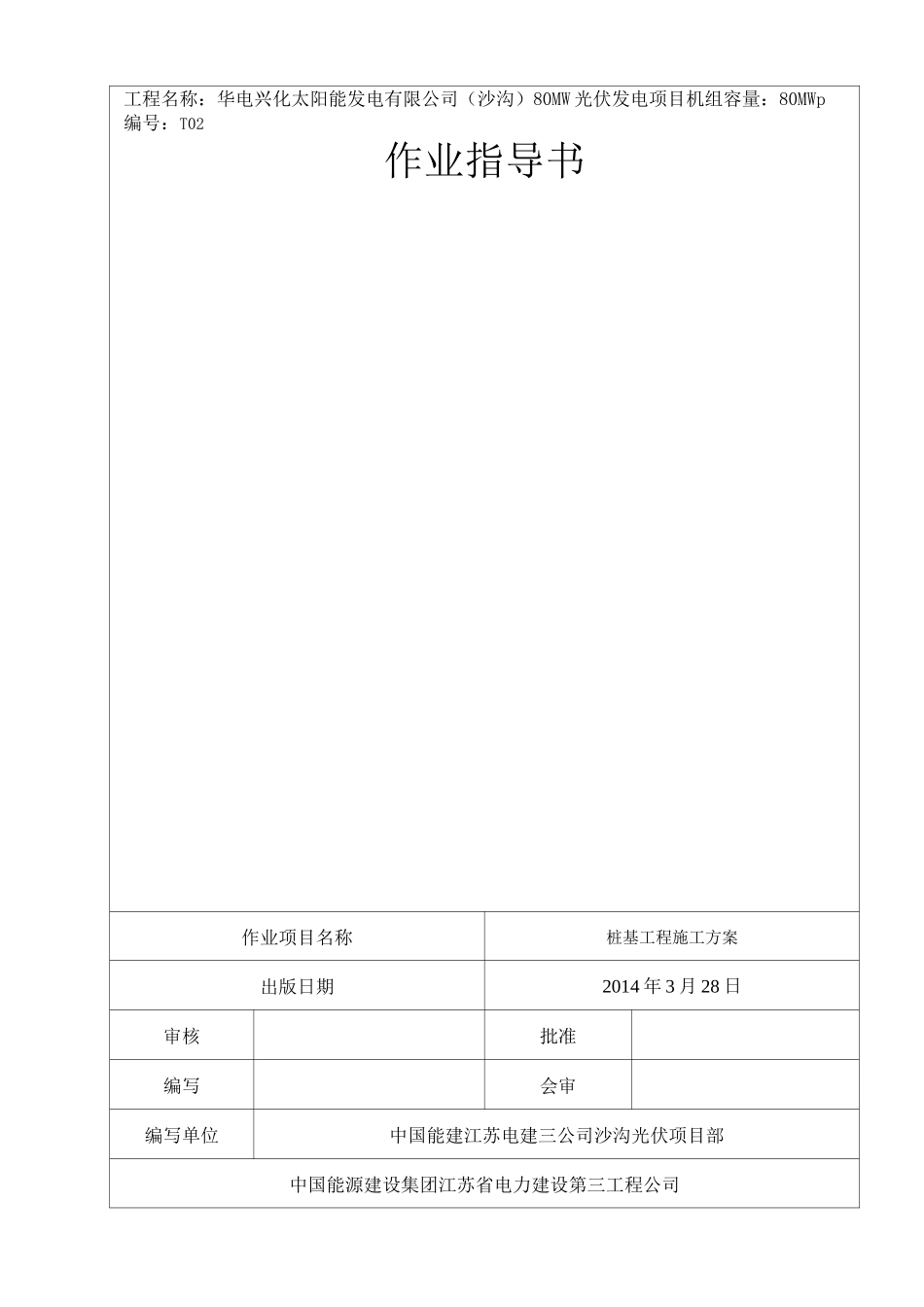

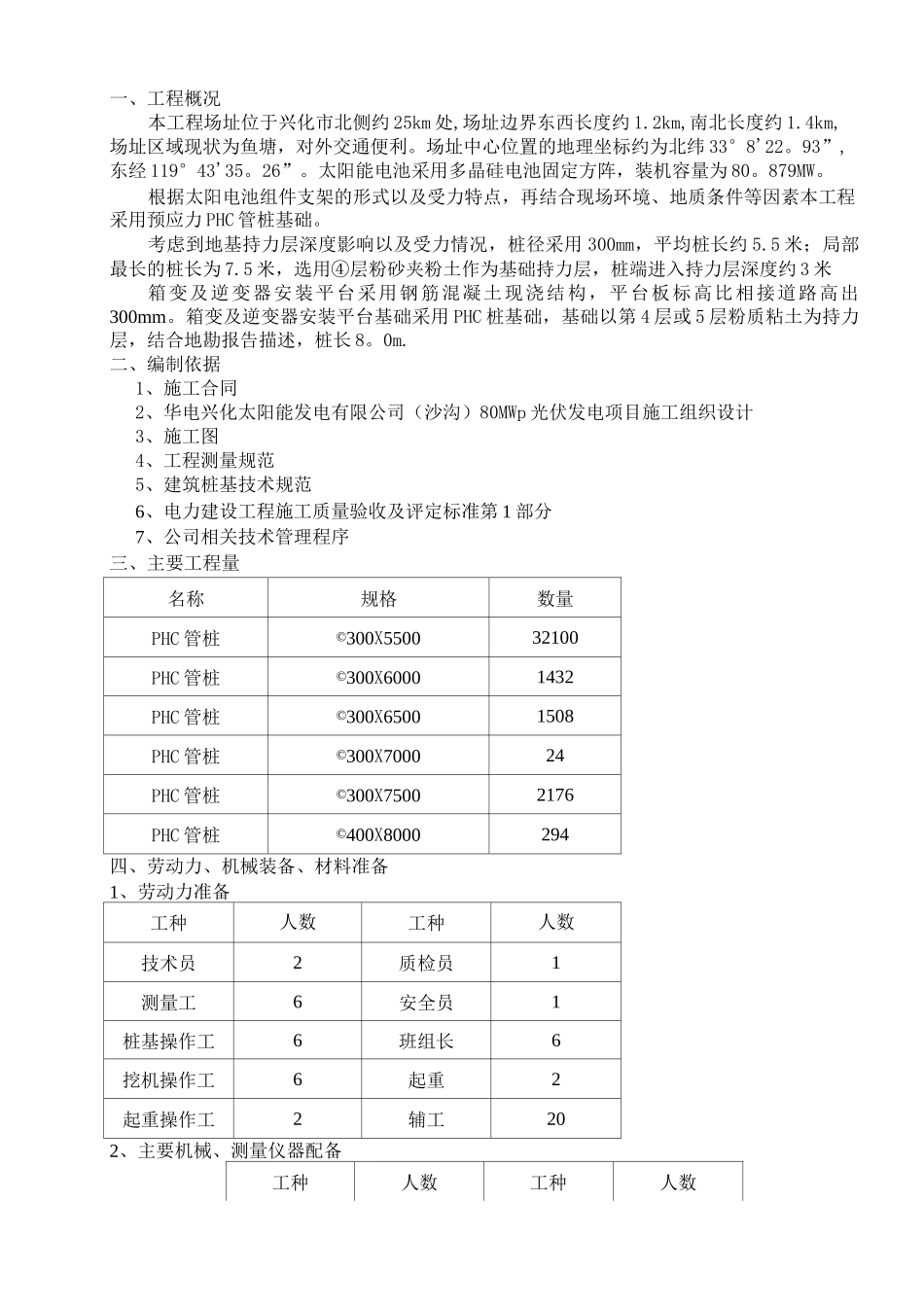

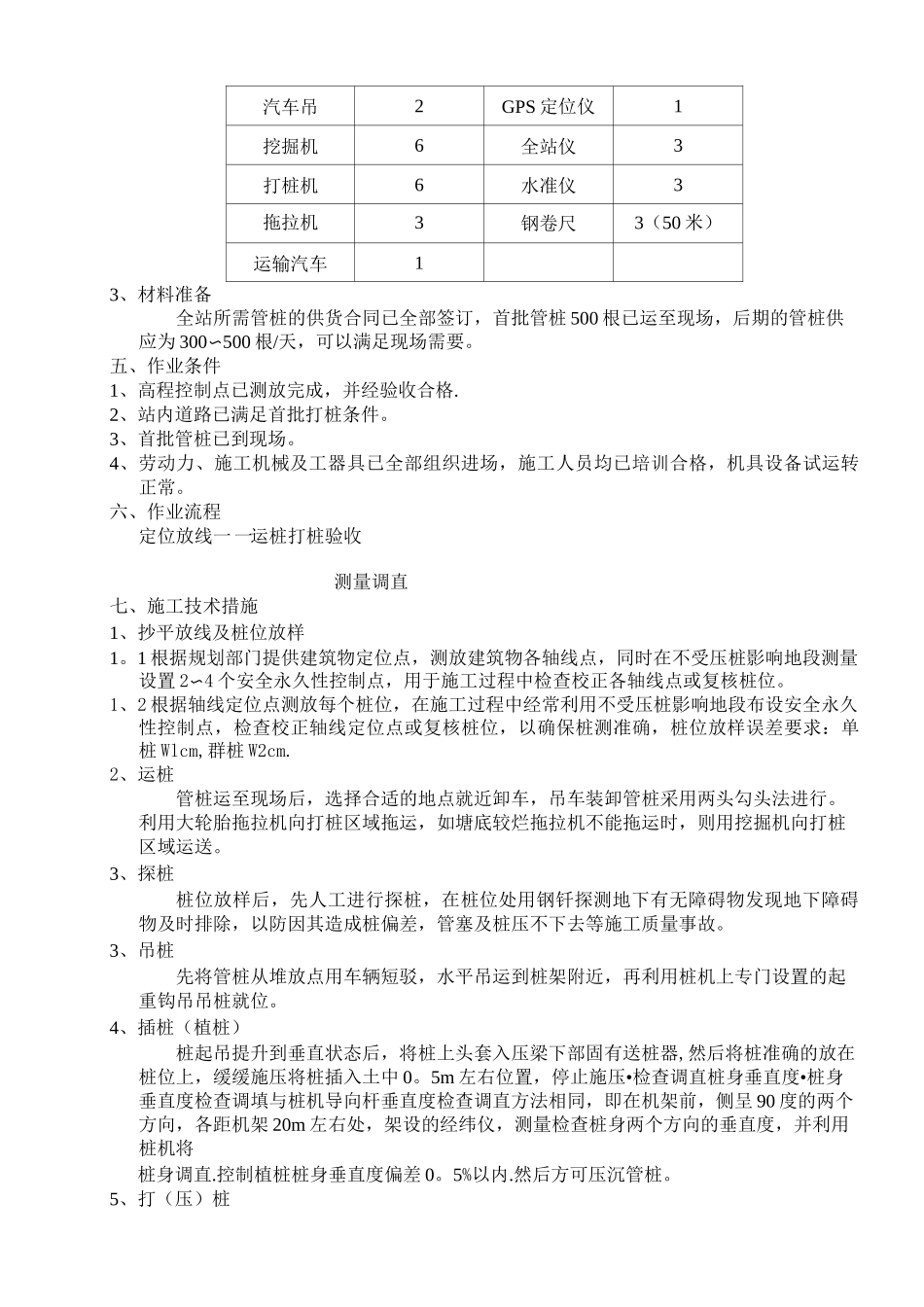

工程名称:华电兴化太阳能发电有限公司(沙沟)80MW光伏发电项目机组容量:80MWp编号:T02作业指导书作业项目名称桩基工程施工方案出版日期2014年3月28日审核批准编写会审编写单位中国能建江苏电建三公司沙沟光伏项目部中国能源建设集团江苏省电力建设第三工程公司一、工程概况本工程场址位于兴化市北侧约25km处,场址边界东西长度约1.2km,南北长度约1.4km,场址区域现状为鱼塘,对外交通便利。场址中心位置的地理坐标约为北纬33°8'22。93”,东经119°43'35。26”。太阳能电池采用多晶硅电池固定方阵,装机容量为80。879MW。根据太阳电池组件支架的形式以及受力特点,再结合现场环境、地质条件等因素本工程采用预应力PHC管桩基础。考虑到地基持力层深度影响以及受力情况,桩径采用300mm,平均桩长约5.5米;局部最长的桩长为7.5米,选用④层粉砂夹粉土作为基础持力层,桩端进入持力层深度约3米箱变及逆变器安装平台采用钢筋混凝土现浇结构,平台板标高比相接道路高出300mm。箱变及逆变器安装平台基础采用PHC桩基础,基础以第4层或5层粉质粘土为持力层,结合地勘报告描述,桩长8。0m.二、编制依据1、施工合同2、华电兴化太阳能发电有限公司(沙沟)80MWp光伏发电项目施工组织设计3、施工图4、工程测量规范5、建筑桩基技术规范6、电力建设工程施工质量验收及评定标准第1部分7、公司相关技术管理程序三、主要工程量名称规格数量PHC管桩©300X550032100PHC管桩©300X60001432PHC管桩©300X65001508PHC管桩©300X700024PHC管桩©300X75002176PHC管桩©400X8000294四、劳动力、机械装备、材料准备1、劳动力准备工种人数工种人数技术员2质检员1测量工6安全员1桩基操作工6班组长6挖机操作工6起重2起重操作工2辅工202、主要机械、测量仪器配备工种人数工种人数汽车吊2GPS定位仪1挖掘机6全站仪3打桩机6水准仪3拖拉机3钢卷尺3(50米)运输汽车13、材料准备全站所需管桩的供货合同已全部签订,首批管桩500根已运至现场,后期的管桩供应为300〜500根/天,可以满足现场需要。五、作业条件1、高程控制点已测放完成,并经验收合格.2、站内道路已满足首批打桩条件。3、首批管桩已到现场。4、劳动力、施工机械及工器具已全部组织进场,施工人员均已培训合格,机具设备试运转正常。六、作业流程定位放线一一运桩打桩验收测量调直七、施工技术措施1、抄平放线及桩位放样1。1根据规划部门提供建筑物定位点,测放建筑物各轴线点,同时在不受压桩影响地段测量设置2〜4个安全永久性控制点,用于施工过程中检查校正各轴线点或复核桩位。1、2根据轴线定位点测放每个桩位,在施工过程中经常利用不受压桩影响地段布设安全永久性控制点,检查校正轴线定位点或复核桩位,以确保桩测准确,桩位放样误差要求:单桩Wlcm,群桩W2cm.2、运桩管桩运至现场后,选择合适的地点就近卸车,吊车装卸管桩采用两头勾头法进行。利用大轮胎拖拉机向打桩区域拖运,如塘底较烂拖拉机不能拖运时,则用挖掘机向打桩区域运送。3、探桩桩位放样后,先人工进行探桩,在桩位处用钢钎探测地下有无障碍物发现地下障碍物及时排除,以防因其造成桩偏差,管塞及桩压不下去等施工质量事故。3、吊桩先将管桩从堆放点用车辆短驳,水平吊运到桩架附近,再利用桩机上专门设置的起重钩吊吊桩就位。4、插桩(植桩)桩起吊提升到垂直状态后,将桩上头套入压梁下部固有送桩器,然后将桩准确的放在桩位上,缓缓施压将桩插入土中0。5m左右位置,停止施压•检查调直桩身垂直度•桩身垂直度检查调填与桩机导向杆垂直度检查调直方法相同,即在机架前,侧呈90度的两个方向,各距机架20m左右处,架设的经纬仪,测量检查桩身两个方向的垂直度,并利用桩机将桩身调直.控制植桩桩身垂直度偏差0。5%以内.然后方可压沉管桩。5、打(压)桩将桩身调直,并用经纬仪校正确定无误后,利用桩机自身重量,将桩逐渐压入土中。压桩应连续施压,当桩机自身重量不足以将桩压入土中时,开启桩机高频振动装置,继续将桩压入土中.压桩控制原则:以设计桩长控制为主,压力值控制为辅,当桩长达不到设计要求时,终压值应N75%单桩设计极限承载力值。6、检验标准类别检验项目性质单位质量标...
