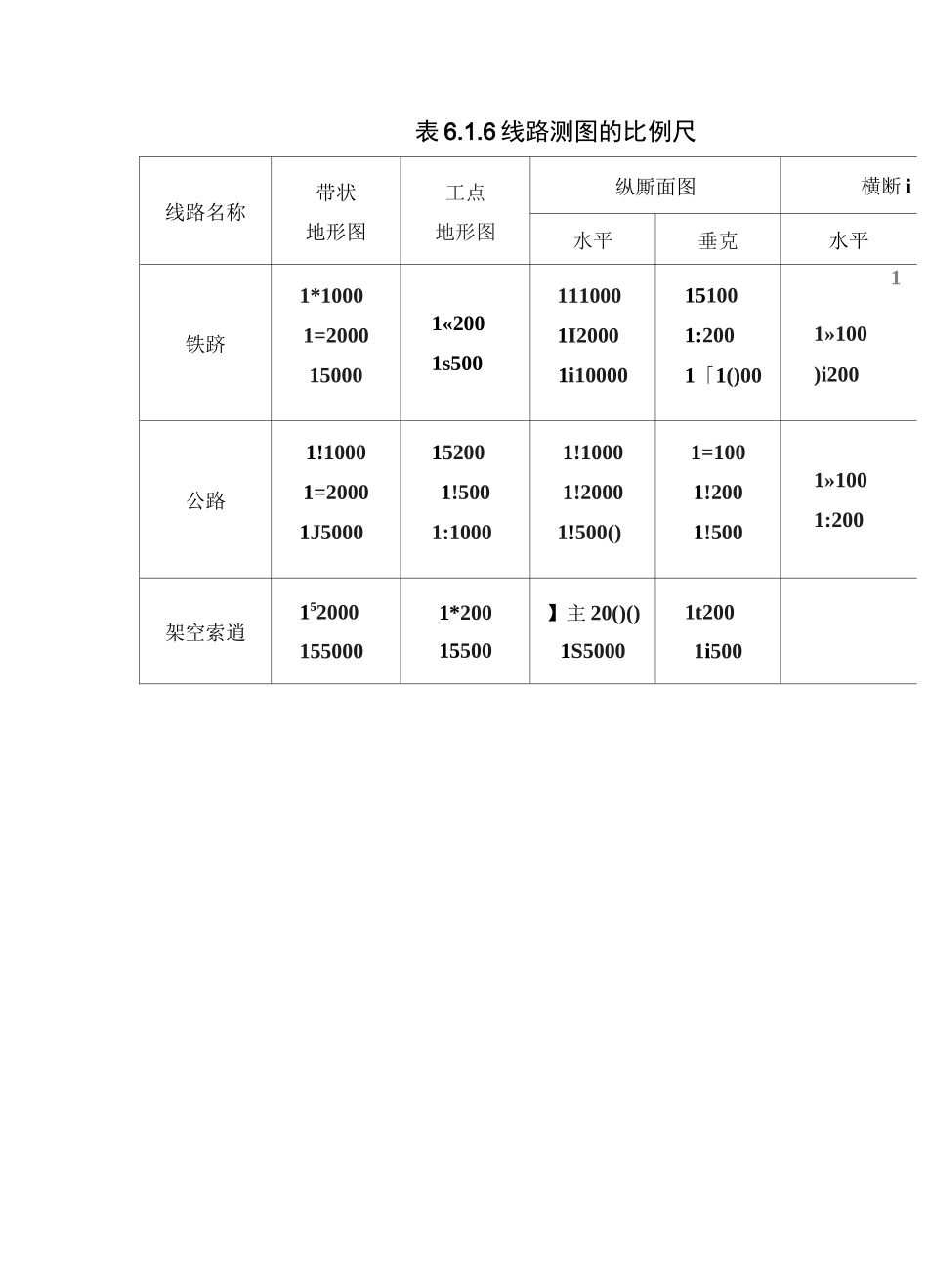

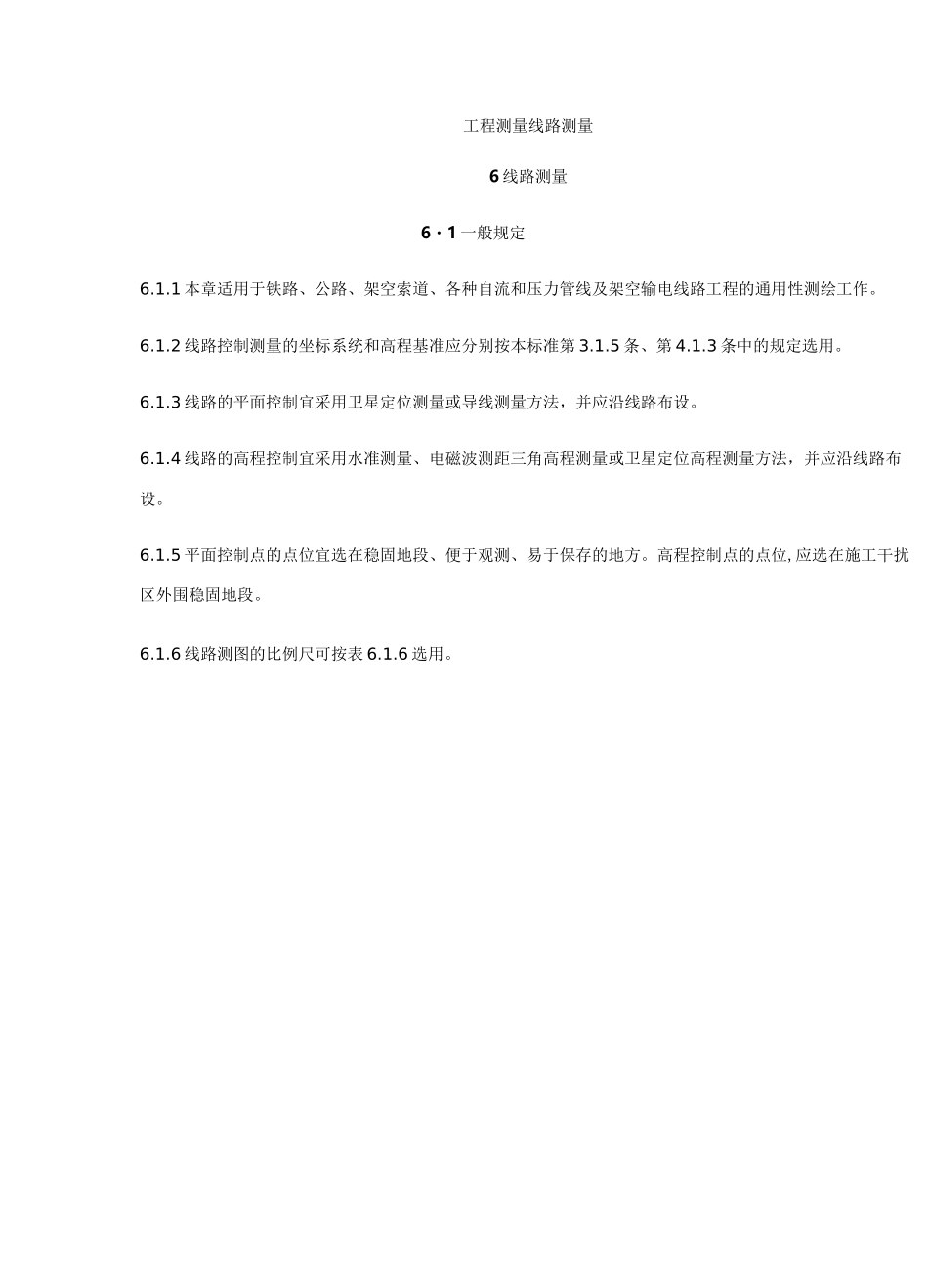

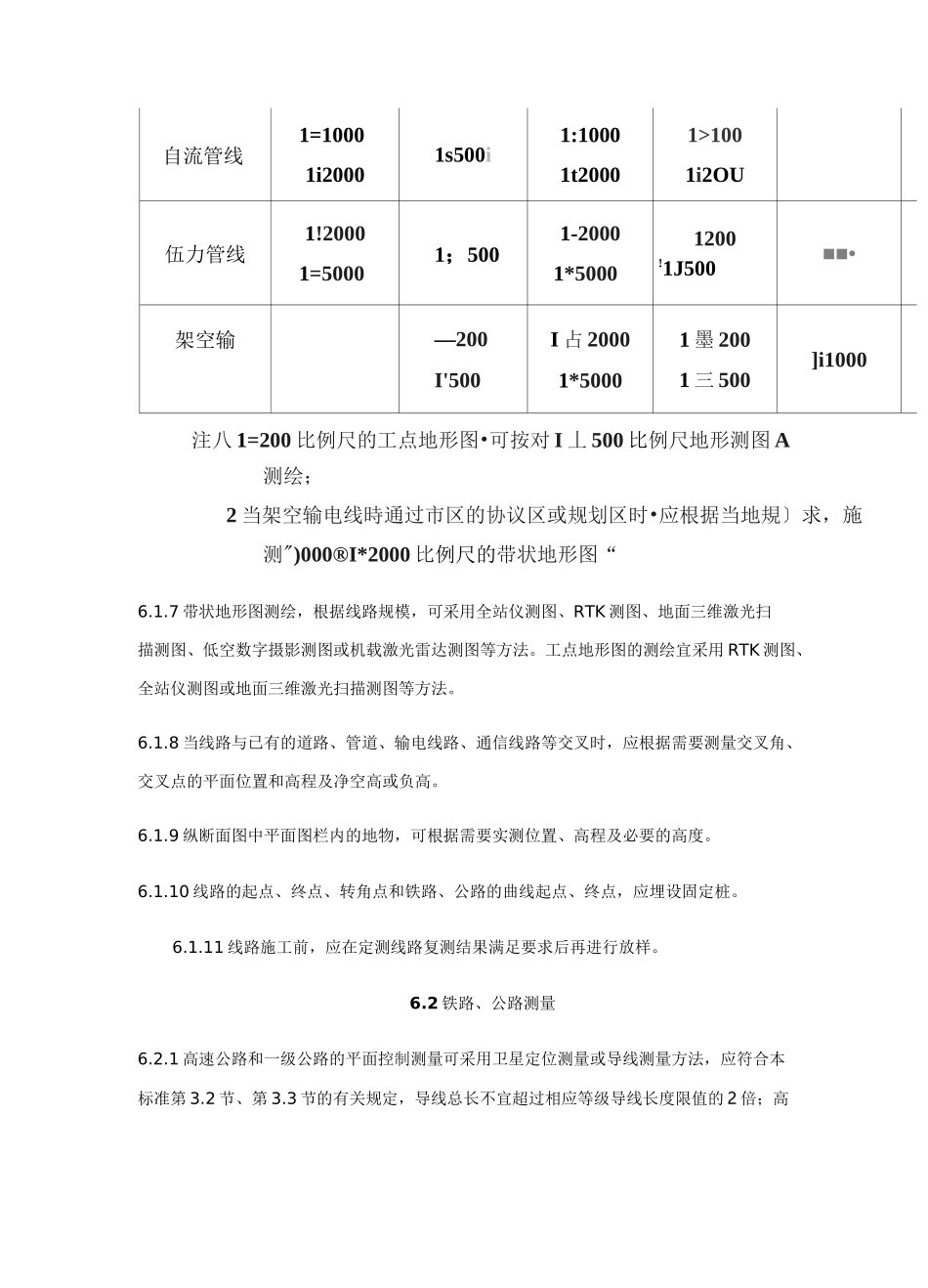

工程测量线路测量6线路测量6・1一般规定6.1.1本章适用于铁路、公路、架空索道、各种自流和压力管线及架空输电线路工程的通用性测绘工作。6.1.2线路控制测量的坐标系统和高程基准应分别按本标准第3.1.5条、第4.1.3条中的规定选用。6.1.3线路的平面控制宜采用卫星定位测量或导线测量方法，并应沿线路布设。6.1.4线路的高程控制宜采用水准测量、电磁波测距三角高程测量或卫星定位高程测量方法，并应沿线路布设。6.1.5平面控制点的点位宜选在稳固地段、便于观测、易于保存的地方。高程控制点的点位,应选在施工干扰区外围稳固地段。6.1.6线路测图的比例尺可按表6.1.6选用。表6.1.6线路测图的比例尺线路名称带状地形图工点地形图纵厮面图横断i水平垂克水平铁跻1*10001=2000150001«2001s5001110001I20001i10000151001:2001「1()0011»100)i200公路1!10001=20001J5000152001!5001:10001!10001!20001!500()1=1001!2001!5001»1001:200架空索逍1520001550001*20015500】主20()()1S50001t2001i500自流管线1=10001i20001s500i1:10001t20001>1001i2OU伍力管线1!20001=50001；5001-20001*50001200!1J500■■•架空输―200I'500I占20001*50001墨2001三500]i1000注八1=200比例尺的工点地形图•可按对I丄500比例尺地形测图A测绘；2当架空输电线時通过市区的协议区或规划区时•应根据当地規〕求，施测")000®I*2000比例尺的带状地形图“6.1.7带状地形图测绘，根据线路规模，可采用全站仪测图、RTK测图、地面三维激光扫描测图、低空数字摄影测图或机载激光雷达测图等方法。工点地形图的测绘宜采用RTK测图、全站仪测图或地面三维激光扫描测图等方法。6.1.8当线路与已有的道路、管道、输电线路、通信线路等交叉时，应根据需要测量交叉角、交叉点的平面位置和高程及净空高或负高。6.1.9纵断面图中平面图栏内的地物，可根据需要实测位置、高程及必要的高度。6.1.10线路的起点、终点、转角点和铁路、公路的曲线起点、终点，应埋设固定桩。6.1.11线路施工前，应在定测线路复测结果满足要求后再进行放样。6.2铁路、公路测量6.2.1高速公路和一级公路的平面控制测量可采用卫星定位测量或导线测量方法，应符合本标准第3.2节、第3.3节的有关规定，导线总长不宜超过相应等级导线长度限值的2倍；高舁线长度托返较於’附合或坏线闭15:和30/L注上为水准路线长度fkm)2水准路线应每隔30km与高等级水准点联测1次。624定测放线测量应符合下列规定：1作业前，应收集初测导线或航测像控点的测量成果，并应对初测高程控制点逐一检测。高程较差的限值，应按下式计算：L——检查路线长度，单位为km。2放线测量应根据图纸上定线线位，采用RTK法、极坐标法、拨角法或支距法进行。3若需要测放线路交点时，应对交点的水平角进行观测，正交点应观测一测回，副交点应观测两测回。副交点测回间角值较差的限值，应符合表6.2.4-1的规定。表6.2.41副交点测回间角值较差的限差(")仪器将度等级副交点测网闾角伉较用rm13附级仪器2()4线路中线测量应与初测导线、航测像控点或卫星定位测量控制点联测。联测间...
