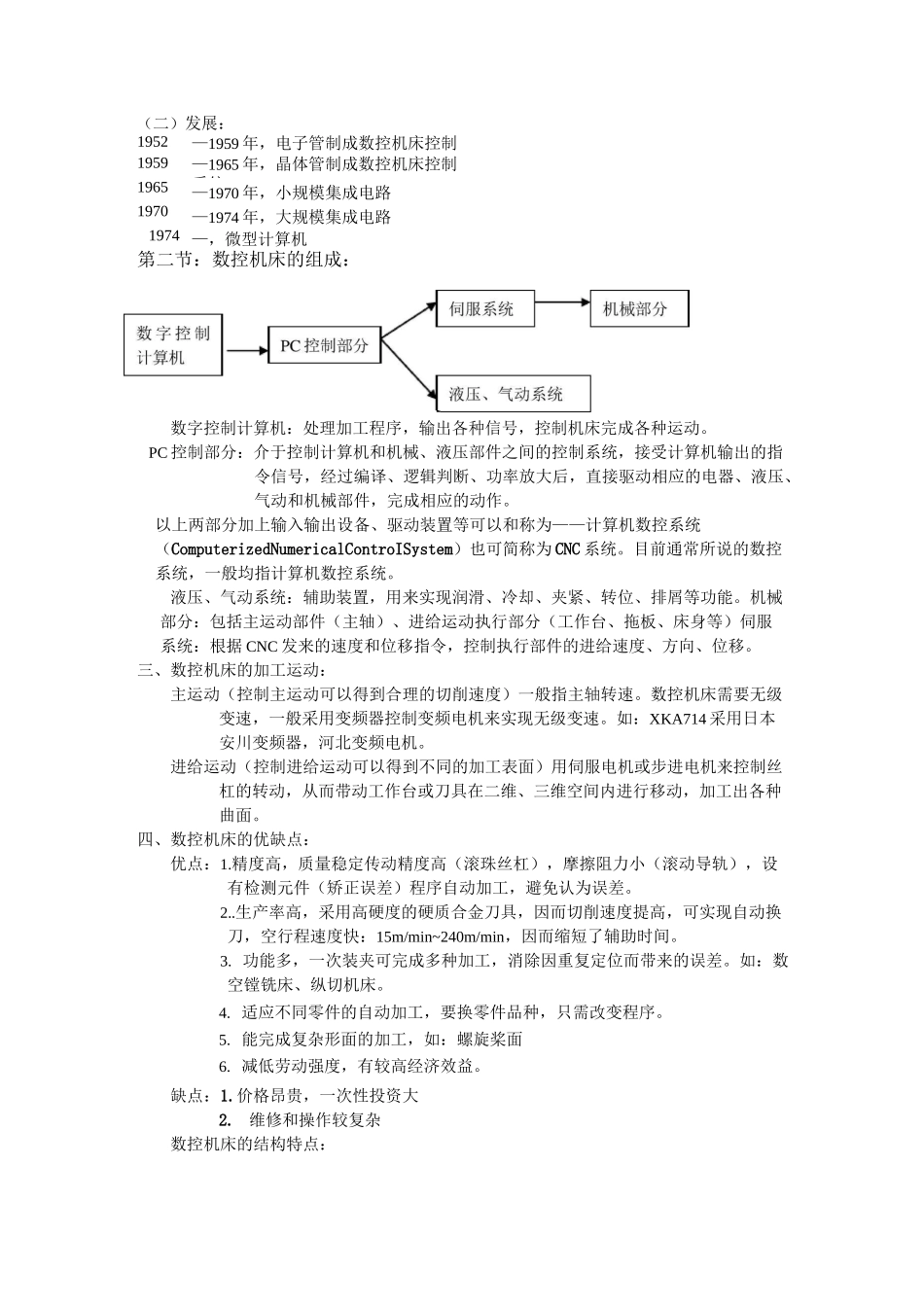

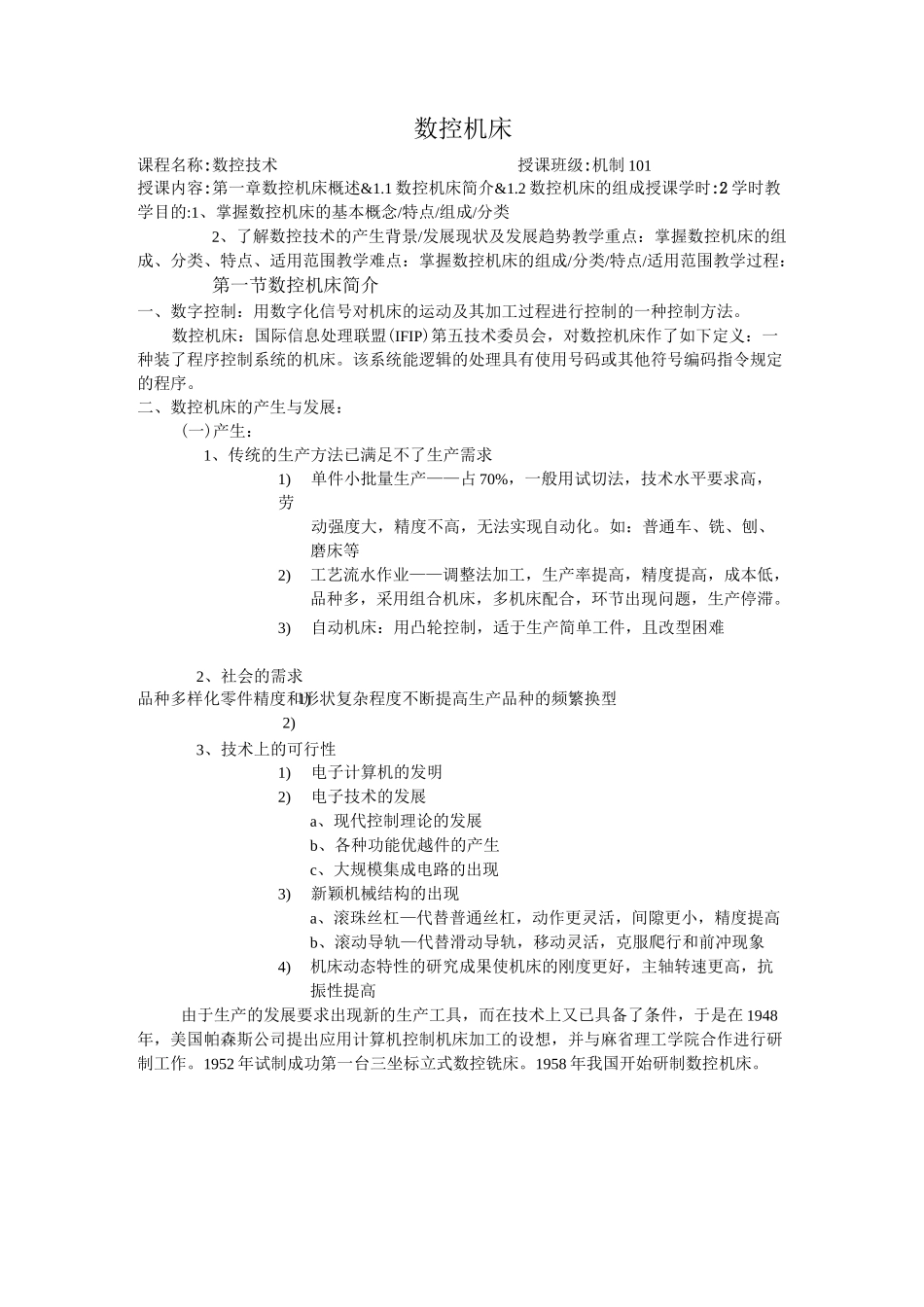

1)2)数控机床课程名称:数控技术授课班级:机制101授课内容:第一章数控机床概述&1.1数控机床简介&1.2数控机床的组成授课学时:2学时教学目的:1、掌握数控机床的基本概念/特点/组成/分类2、了解数控技术的产生背景/发展现状及发展趋势教学重点：掌握数控机床的组成、分类、特点、适用范围教学难点：掌握数控机床的组成/分类/特点/适用范围教学过程：第一节数控机床简介一、数字控制：用数字化信号对机床的运动及其加工过程进行控制的一种控制方法。数控机床：国际信息处理联盟(IFIP)第五技术委员会，对数控机床作了如下定义：一种装了程序控制系统的机床。该系统能逻辑的处理具有使用号码或其他符号编码指令规定的程序。二、数控机床的产生与发展：(一)产生：1、传统的生产方法已满足不了生产需求1)单件小批量生产——占70%，一般用试切法，技术水平要求高，劳动强度大，精度不高，无法实现自动化。如：普通车、铣、刨、磨床等2)工艺流水作业——调整法加工，生产率提高，精度提高，成本低，品种多，采用组合机床，多机床配合，环节出现问题，生产停滞。3)自动机床：用凸轮控制，适于生产简单工件，且改型困难2、社会的需求品种多样化零件精度和形状复杂程度不断提高生产品种的频繁换型3、技术上的可行性1)电子计算机的发明2)电子技术的发展a、现代控制理论的发展b、各种功能优越件的产生c、大规模集成电路的出现3)新颖机械结构的出现a、滚珠丝杠—代替普通丝杠，动作更灵活，间隙更小，精度提高b、滚动导轨—代替滑动导轨，移动灵活，克服爬行和前冲现象4)机床动态特性的研究成果使机床的刚度更好，主轴转速更高，抗振性提高由于生产的发展要求出现新的生产工具，而在技术上又已具备了条件，于是在1948年，美国帕森斯公司提出应用计算机控制机床加工的设想，并与麻省理工学院合作进行研制工作。1952年试制成功第一台三坐标立式数控铣床。1958年我国开始研制数控机床。（二）发展：1952——1959年，电子管制成数控机床控制系统1959——1965年，晶体管制成数控机床控制系统1965——1970年，小规模集成电路1970——1974年，大规模集成电路1974——，微型计算机第二节：数控机床的组成：数字控制计算机：处理加工程序，输出各种信号，控制机床完成各种运动。PC控制部分：介于控制计算机和机械、液压部件之间的控制系统，接受计算机输出的指令信号，经过编译、逻辑判断、功率放大后，直接驱动相应的电器、液压、气动和机械部件，完成相应的动作。以上两部分加上输入输出设备、驱动装置等可以和称为——计算机数控系统（ComputerizedNumericalControISystem）也可简称为CNC系统。目前通常所说的数控系统，一般均指计算机数控系统。液压、气动系统：辅助装置，用来实现润滑、冷却、夹紧、转位、排屑等功能。机械部分：包括主运动部件（主轴）、进给运动执行部分（工作台、拖板、床身等）伺服系统：根据CNC发来的速度和位移指令，控制执行部件的进给速度、方向、位移。三、数控机床的加工运动：主运动（控制主运动可以得到合理的切削速度）一般指主轴转速。数控机床需要无级变速，一般采用变频器控制变频电机来实现无级变速。如：XKA714采用日本安川变频器，河北变频电机。进给运动（控制进给运动可以得到不同的加工表面）用伺服电机或步进电机来控制丝杠的转动，从而带动工作台或刀具在二维、三维空间内进行移动，加工出各种曲面。四、数控机床的优缺点：优点：1.精度高，质量稳定传动精度高（滚珠丝杠），摩擦阻力小（滚动导轨），设有检测元件（矫正误差）程序自动加工，避免认为误差。2..生产率高，采用高硬度的硬质合金刀具，因而切削速度提高，可实现自动换刀，空行程速度快：15m/min~240m/min，因而缩短了辅助时间。3.功能多，一次装夹可完成多种加工，消除因重复定位而带来的误差。如：数空镗铣床、纵切机床。4.适应不同零件的自动加工，要换零件品种，只需改变程序。5.能完成复杂形面的加工，如：螺旋桨面6.减低劳动强度，有较高经济效益。缺点：1.价格昂贵，一次性投资大2.维修和操作较复杂数控机床的结构特点：1.增加机床的刚度2.注重散热和排屑3.采用滚珠丝杠和滚动导轨，或塑料贴...
