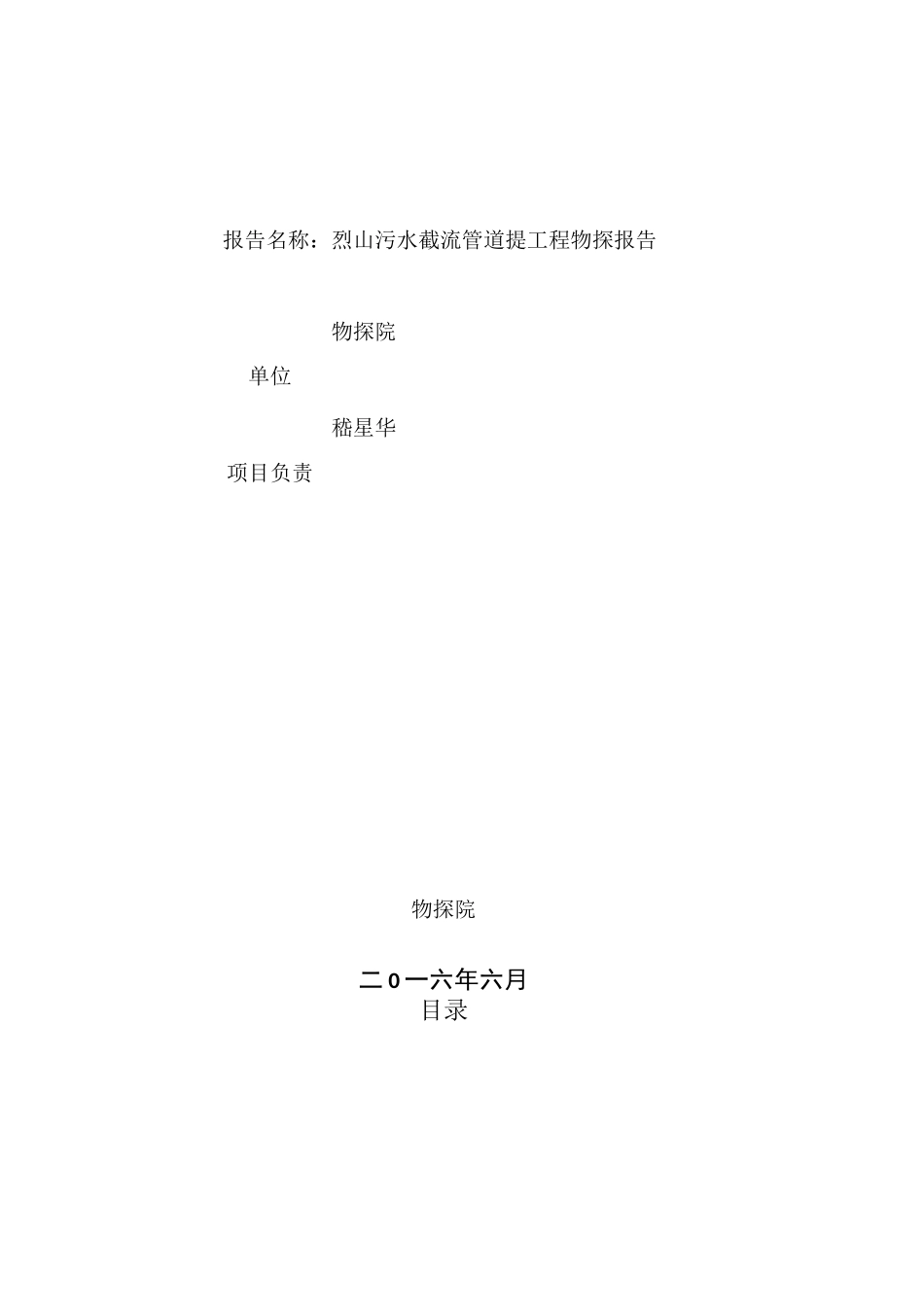

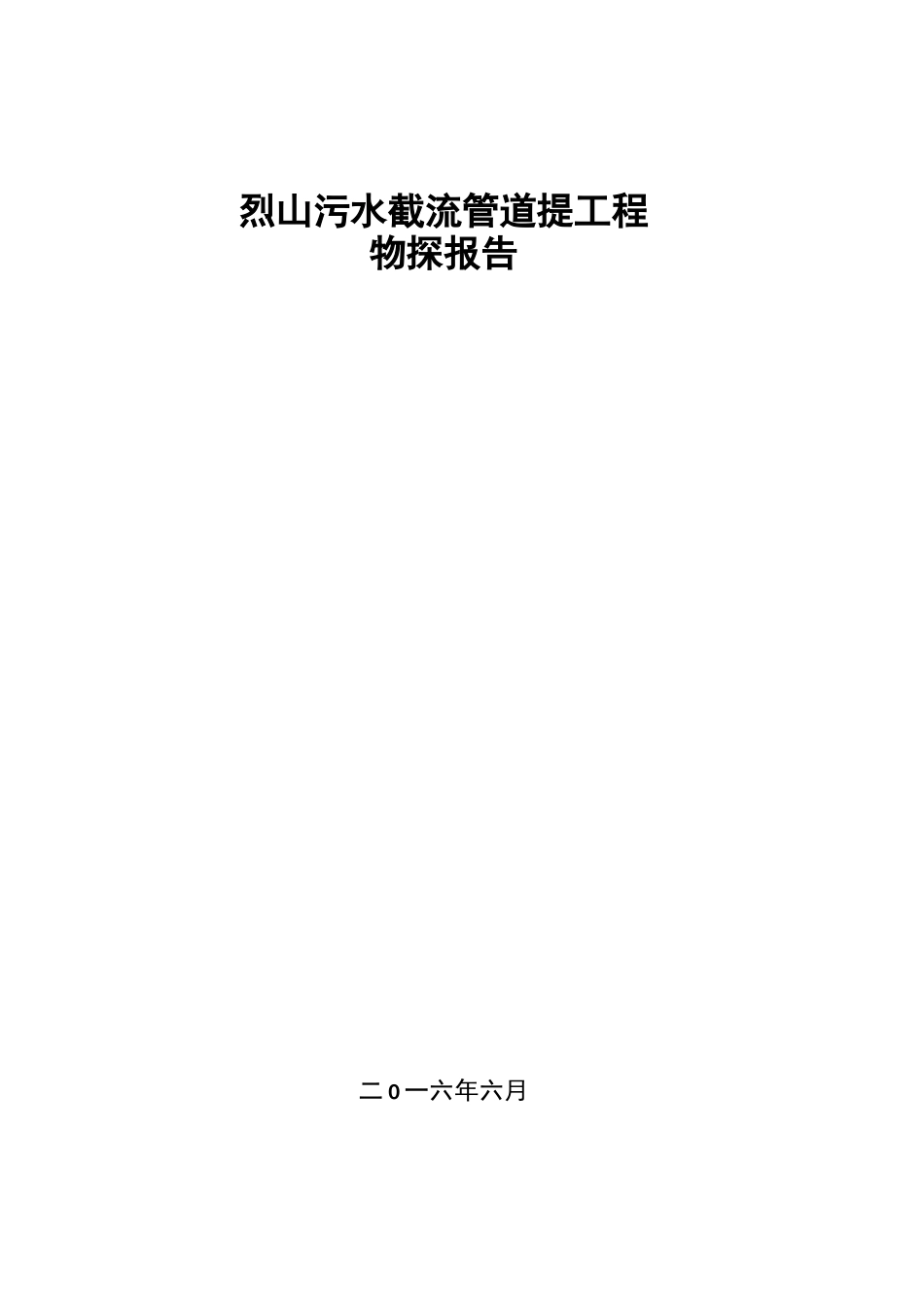

烈山污水截流管道提工程物探报告二0一六年六月报告名称：烈山污水截流管道提工程物探报告物探院二0一六年六月目录单位项目负责物探院嵇星华1、工程概况41.1、探测区地质概况51.2、探测区地质概况52、探测对象地球物理前提分析53、探测依据的标准和规范64、仪器设备65、工作布置及完成工作量统计66、探测原理及数据处理解释76.1、探测原理76.2、质量评价76.3、数据处理与资料解释87、剖面解释87.1、雷河物探横剖面图97.2、致富路物探横剖面图107.3、琪嘉物探横剖面图118、结论及建议144L勺■・；2I■亠■福131、工程概况烈山污水截流管道提工程位于烈区，本次工作分别为雷河、致富路、琪嘉路道路两旁的绿化带内，地势较平坦，交通便利，见物探工作示意图（图1）。我院受委托开展该项目的工程物探工作。2016年6月9号设备、仪器进场开始野外工作，2015年6月11日结束野外转入室内数据处理，综合分析报告编写工作，2016年6月13提交物探成果报告。（图1）1.1、探测区地质概况本区地下水动态变化主要受大气降水和蒸发因素的影响，地下水丰水期多现于6〜9月份，枯水期多出现于12月至第二年2月。年水位变幅2.0m左右。本次勘查期水位埋深大约为54.0〜4.3m。根据以往地质资料，场地内埋深10.0m以浅地基土自上而下可分为四个地层，主要特性分析如下：①层杂填土（Q4mi）:灰黄、黄褐色，松散，潮湿，主要由混泥土路面、石块及煤矸石结构组成。本层厚度1.0〜2.1m。②层黏土（Q4ai）:黄褐色，可塑，光泽反应有光泽，干强度高，韧性中等，夹薄层粉土，本层层底埋深3.5.0〜4.4m。本层厚度1.3〜3.4m。③层粉质黏土（亚黏土）（Q4ai）：黄褐〜青黄杂，可〜硬塑状态，干强度高，韧性中等，含砂礓，本层层底埋深3.5〜4.4m，厚度4.2〜5.0m。④层粉砂（Q3ai）：浅黄色，饱和，中密状态，土质均匀。本层层底埋深4.4m以下（未揭穿），最大揭露厚度1.9米。1.2、探测区地质概况本次烈山污水截流管道提工程物探勘察的目的主要是查明污水管道铺设路线地下隐伏的管线等地质情况，为该污水截流管道提工程管道的铺设路径及施工方法提供指导性科学依据。2、探测对象地球物理前提分析城市地下管道主要包括煤气、自来水、污水、雨水、通讯、暖气管线等等。地下管线在地面以下层层交错，错综复杂，形成了网状的地下管网。从制作材质上来说，地下管道可分为金属和非金属管道，其中非金属管道占据了很重要的一部分，施工过程中，为避免损坏地下管线，需要查阅施工区域的地下管线资料，但实际中，往往查阅不到精确、详细的资料，因此，地下管道的探测是一项很重要的任务。一般说来，在淮北平原地区，无论是金属材质的管道还是混凝土管道，在视电阻率或反演模型电阻率剖面上都呈现高阻反映。因为在埋设金属管道时，要在其表面包裹防锈防腐塑料布或涂复具有同样效果的涂层，管道沟内及管道周围大量投放碎石和砂土，完全覆盖后还要进行夯实碾压。反映在实际探测中，与管道周围的土层相比，应当呈现出相对高阻的闭合圈。此外，如钢质供水管道和钢质煤气管道的外面都包裹有塑料防腐材料，供热的钢质管道更包裹有一定厚度的泡沫海绵及橡胶保护层，地下集束型通讯电缆、光缆的塑料外皮毫无疑问属于高绝缘材质，其铺设需要事先埋置塑料材质的外保护管，这些外管也都是高绝缘物质，与周围相对低阻土层有明显的电性差异。因此，通过这种地电性质，我们可以很轻易的利用电阻率方法来找到管线的分界面。这一特性构成了我们此次对烈山污水截流管道提工程物探的地球物理前提。3、探测依据的标准和规范本次对烈山污水截流管道提工程物探工作电法勘探项目实施依据，将严格遵守中华人民6共和国行业标准及现行有关技术规范要求执行。：1.《水利水电工程物探规程》（SL326-2005）；2.《城市勘察物探规范》（CJJ7—85）；3.《全球定位系统（GPS）测量规范》（2009）；4.《物化探工程测量规范》（中华人民共和国地质矿产行业标准（DZ/T0153-95）））4、仪器设备使用重庆地质仪器厂生产的DUK—2型高密度电法测量系统，由DZD—6型多功能直流电法仪和60道多路转换开关组成。其主要技术性能指标如下：测量电压范围：±4000mV测量电压精度：±1%±1个...
