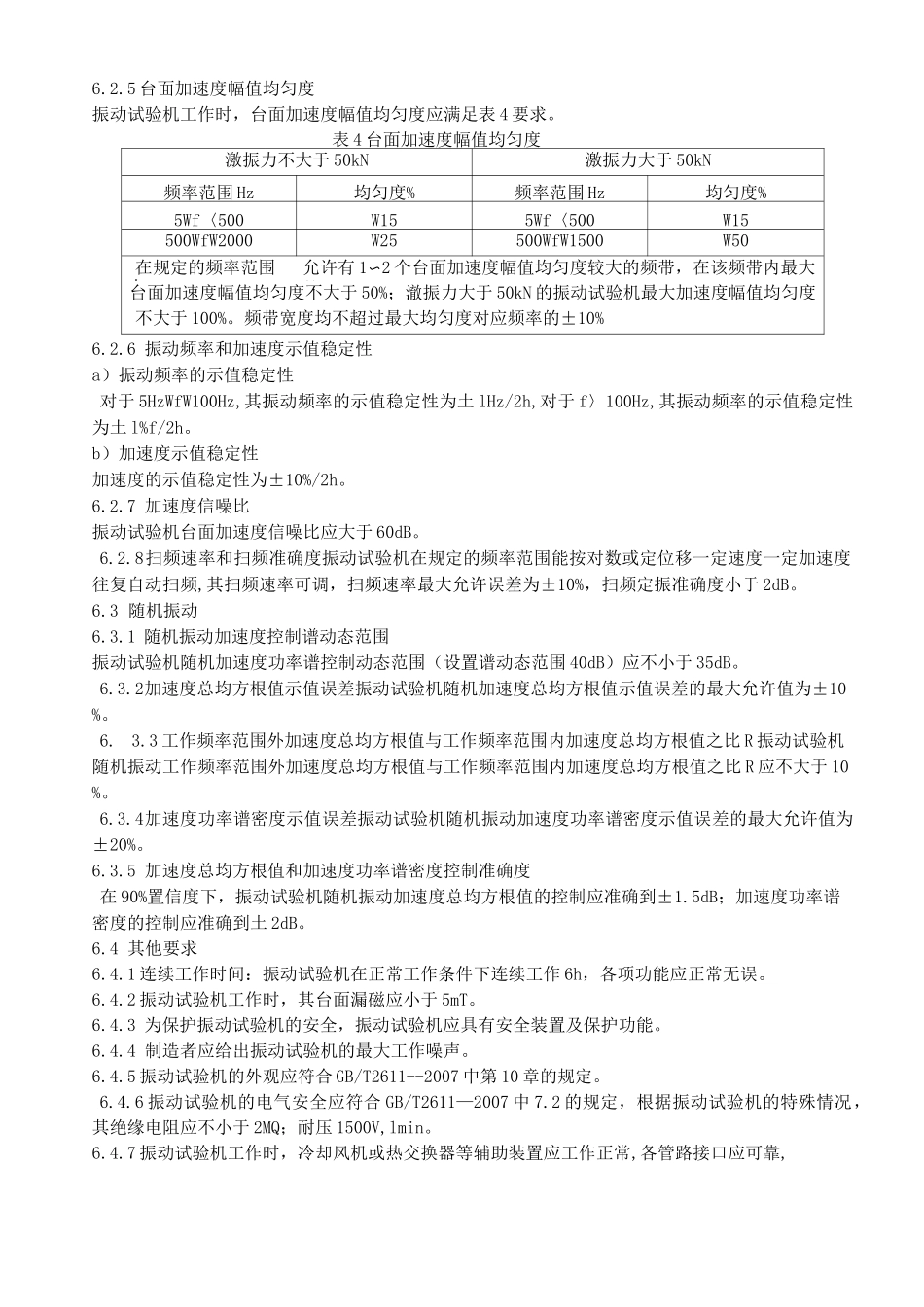

振动试验机的基本操作方法1范围本标准规定了振动试验机的一般要求、基本参数、技术要求、检验方法和检验规则等。本标准适用于额定正弦激振力或随机激振力不大于200kN试验用振动试验机。激振力大于200kN的振动试验机宜由用户和制造者或供应商参照本标准协商达成协议。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用的这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2298机械振动与冲击术语（GB/T2298—1991,neqISO2041：1990）GB／T26112007试验机通用技术要求JB/T6147—2007试验机包装、包装标志、储运技术要求3术语和定义GB/T2298确立的以及下列术语和定义适用于本标准。3.1额定负载ratedmass有关技术文件规定的最大试验负载。3.2额定正弦激振力ratedexcitationforceundersinnsoidalconditions不同试验负载下所有最大正弦激振力的最小值。3.3额定正弦加速度ratedsinusoidalacceleration正常工作时,台面允许达到的最大加速度。3.4极限特性limitcharacteristic在不同的试验负载下随频率变化的位移速度一加速度的极限值,一般用极限曲线表示。3.5额定频率范围ratedfrequencyrange极限特性曲线的最低频率至最高频率的范围。3.6额定随机激振力ratedrandomexcitationforce任一试验负载下随机激振力的最小值。该力与频率上、下限之间的均匀加速度功率谱密度对应。4振动试验机的组成振动试验机由以下部分组成：a）振动试验机台体；b）功率放大器；c）振动控制仪（可按照用户要求配置）；d）冷却风机或热交换器等辅助设备。5基本参数与参数系列5.1振动试验机应给出下列基本参数：a）额定正弦激振力；b）额定随机激振力；c）额定频率范围；d）额定加速度；e）额定速度；f）额定位移；g）额定负载。5.2振动试验机参数系列见表1,并优先选用表1的参数。表1振动试验机参数系列表额定正弦激振力kN1，2，3，6，10，15，20，30，40，50，65，80，100，120，160，200额定位移（p-p）mm25，40，50，60，80，100额定速度m/s1.0、1.5、2.0、2.5、3.0额定加速度m/s2250、500、600、800、1000、1200、1600额定频率范围Hz2或5〜1500、2或5〜2000、2或5〜2500、2或5〜3000、2或5〜3500、2或5〜4000、2或5〜4500、2或5〜50006技术要求6.1环境与工作条件振动试验机在下列环境与工作条件下应能正常工作：a）环境温度5°C〜35°C，相对湿度不大于90%（25°C时）；b）工作场地清洁，周围无腐蚀性介质及强烈振动源；c）.电源电压的变化在额定电压的±10%范围内。6.2正弦振动6.2.1频率示值误差在规定的频率范围内，振动试验机的频率连续可调，其频率示值误差：——对于5HzWfW50Hz,最大允许值为±1Hz；——对于，f〉50Hz，最大允许值为±2%f。f为振动试验机的实际振动频率。6.2.2加速度、速度、位移的示值误差在规定的频率范围内，振动试验机的加速度值应可调。加速度示值的最大允许误差为±10%速度和位移示值的最大允许误差为±15%。6.2.3台面横向运动比振动试验机工作时，台面横向运动比应满足表2要求。注：横向运动比为横向加速度与轴向加速度之比。表2台面横向运动比激振力不大于50kN激振力大于50kN频率范围Hz横向运动比%频率范围Hz横向运动比%5Wf〈500W155Wf〈500W15500WfW2000W25500WfW1000W25在规定的频率范围内，允许有1〜2个横向运动比较大的频带，在该频带内最大横向运动比不大于50%；激振力大于50kN的振动试验机在该频带内最大横向运动比不大于100%,频带宽度不超过横向运动比对应频率的±10%6.2.4加速度波形失真度振动试验机工作时，台面加速度波形失真度应满足表3要求。表3台面加速度波形失真度频率范围Hz加速度总波形失真度%5WfW20W2520〈fW工作频率上限值W10在20Hz以上整个工作频率范围内，允许有1〜2个加速度波形失真度较大的频带，在该频带内最大加速度波形失真度不大于25%；激振力大于50kN的振动试验机在该频带内最大加速度波形失真度不大于50%；频带宽度不超过最大失真度对应频率的±10%,加速度波形...
