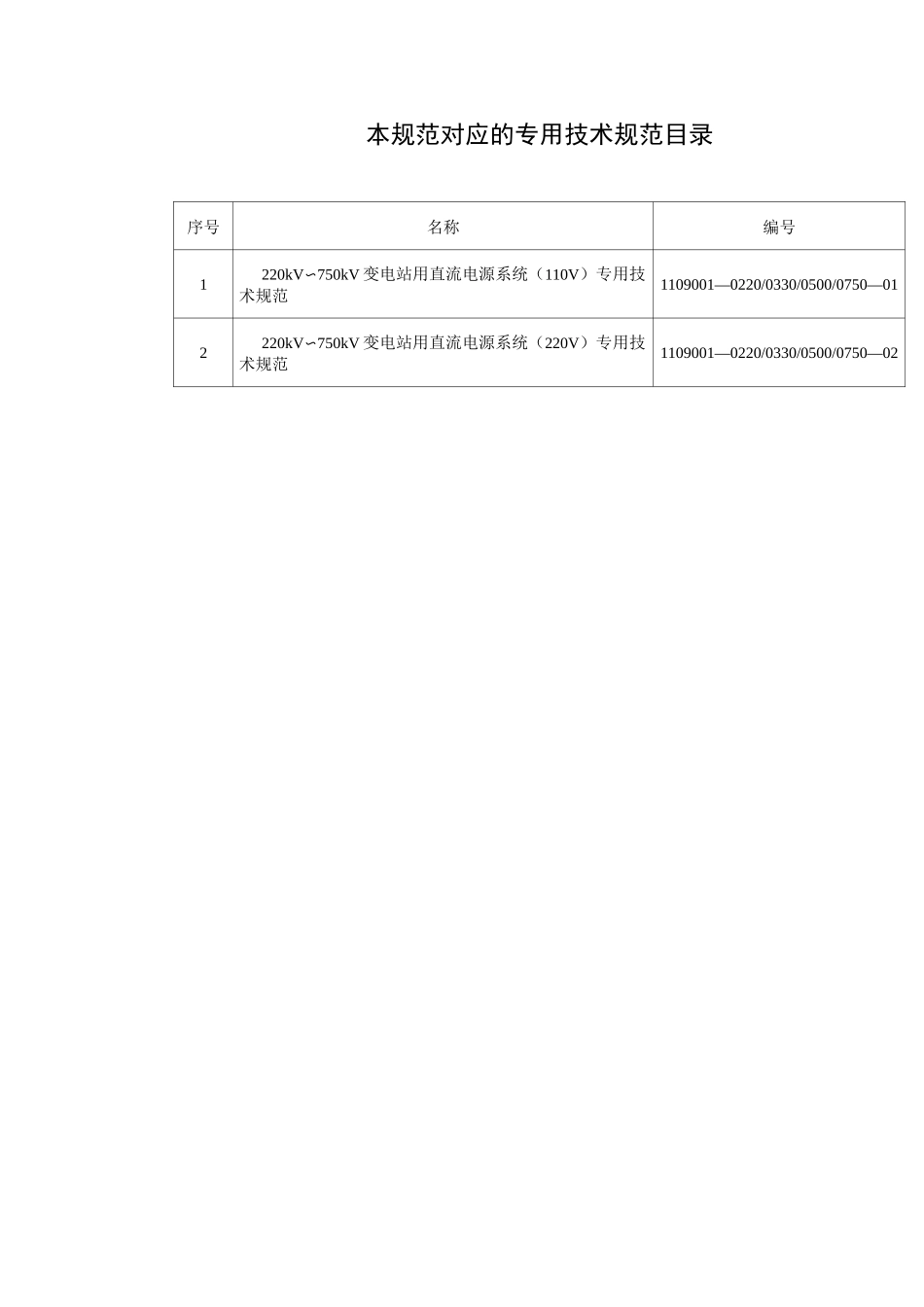

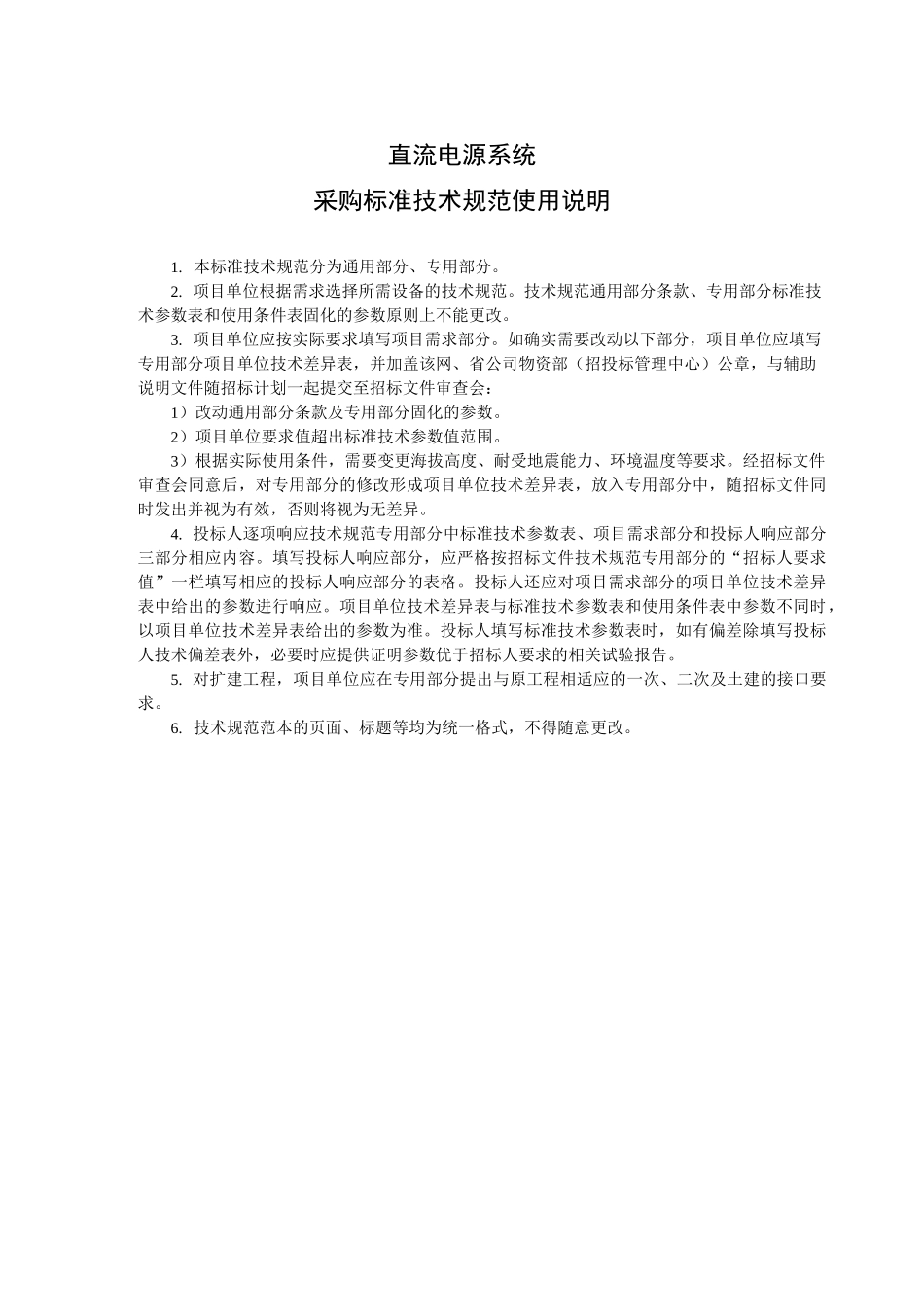

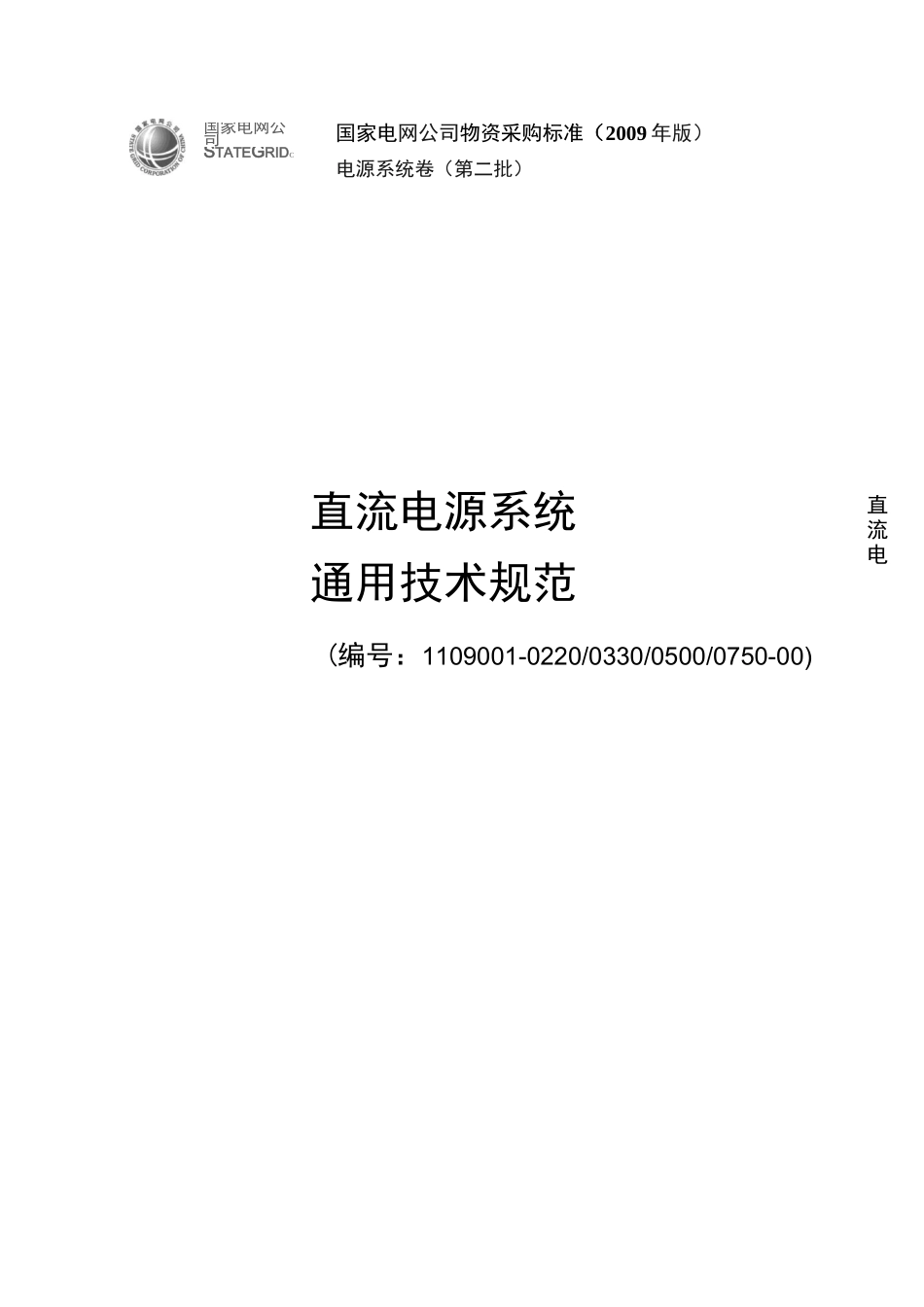

国家电网公司物资采购标准（2009年版）电源系统卷（第二批）(编号：1109001-0220/0330/0500/0750-00)国家电网公司STATEGRIDC直流电源系统通用技术规范直流电本规范对应的专用技术规范目录序号名称编号1220kV〜750kV变电站用直流电源系统（110V）专用技术规范1109001—0220/0330/0500/0750—012220kV〜750kV变电站用直流电源系统（220V）专用技术规范1109001—0220/0330/0500/0750—02直流电源系统采购标准技术规范使用说明1.本标准技术规范分为通用部分、专用部分。2.项目单位根据需求选择所需设备的技术规范。技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。3.项目单位应按实际要求填写项目需求部分。如确实需要改动以下部分，项目单位应填写专用部分项目单位技术差异表，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。2）项目单位要求值超出标准技术参数值范围。3）根据实际使用条件，需要变更海拔高度、耐受地震能力、环境温度等要求。经招标文件审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。4.投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。项目单位技术差异表与标准技术参数表和使用条件表中参数不同时，以项目单位技术差异表给出的参数为准。投标人填写标准技术参数表时，如有偏差除填写投标人技术偏差表外，必要时应提供证明参数优于招标人要求的相关试验报告。5.对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。6.技术规范范本的页面、标题等均为统一格式，不得随意更改。直流电源系统采购标准技术规范使用说明31总则52技术要求52.1引用标准52.2通用要求62.3110V/220V高频开关电源模块72.4蓄电池82.548V通信电源模块82.6总监控单元92.7蓄电池管理单元92.8直流电源系统绝缘检测装置92.9仪表92.10事故照明切换屏92.11其他要求93试验104技术服务、设计联络、工厂检验和监造、工厂（现场）验收104.1技术服务104.2设计联络会114.3工厂检验和监造114.4工厂（现场）验收11附录A（规范性附录）系统图121总则1.1投标人应具备招标公告所要求的资质，具体资质要求见招标文件的商务部分。1.2本规范文件提出了对变电站的110V/220V直流电源系统的功能设计、结构、性能、安装等方面的技术要求。1.3本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范和工业标准的优质产品。1.4投标人提供的产品应具有国家或电力行业级检验检测机构试验合格的证明文件。1.5如果投标人没有以书面的形式对本规范的条文提出异议，则表示投标人提供的设备完全符合本规范的要求；如有与本规范书要求不一致的地方，必须逐项在项目单位技术差异表中列出。如果没有不一致的地方，必须在项目单位技术差异表中写明为“无差异”。1.6本规范所使用的标准如遇与投标人所执行的标准不一致，按较高的标准执行。1.7本规范将作为订货合同的附件，与合同具有同等的法律效力。本规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.8供方职责。供方的工作范围将包括但不限于下列内容：1)提供标书内所有设备及设计说明书及制造方面的说明。2)提供设备安装、使用的说明书。3)提供试验和检验的标准，包括试验报告和试验数据。4)提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。5)提供设备管理和运行所需有关资料。6)所提供设备应发运到规定的目的地。7)如标准、规范与本规范的条文有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。8)在更换所用的准则、标准、规程或修改设备技术数据时...
