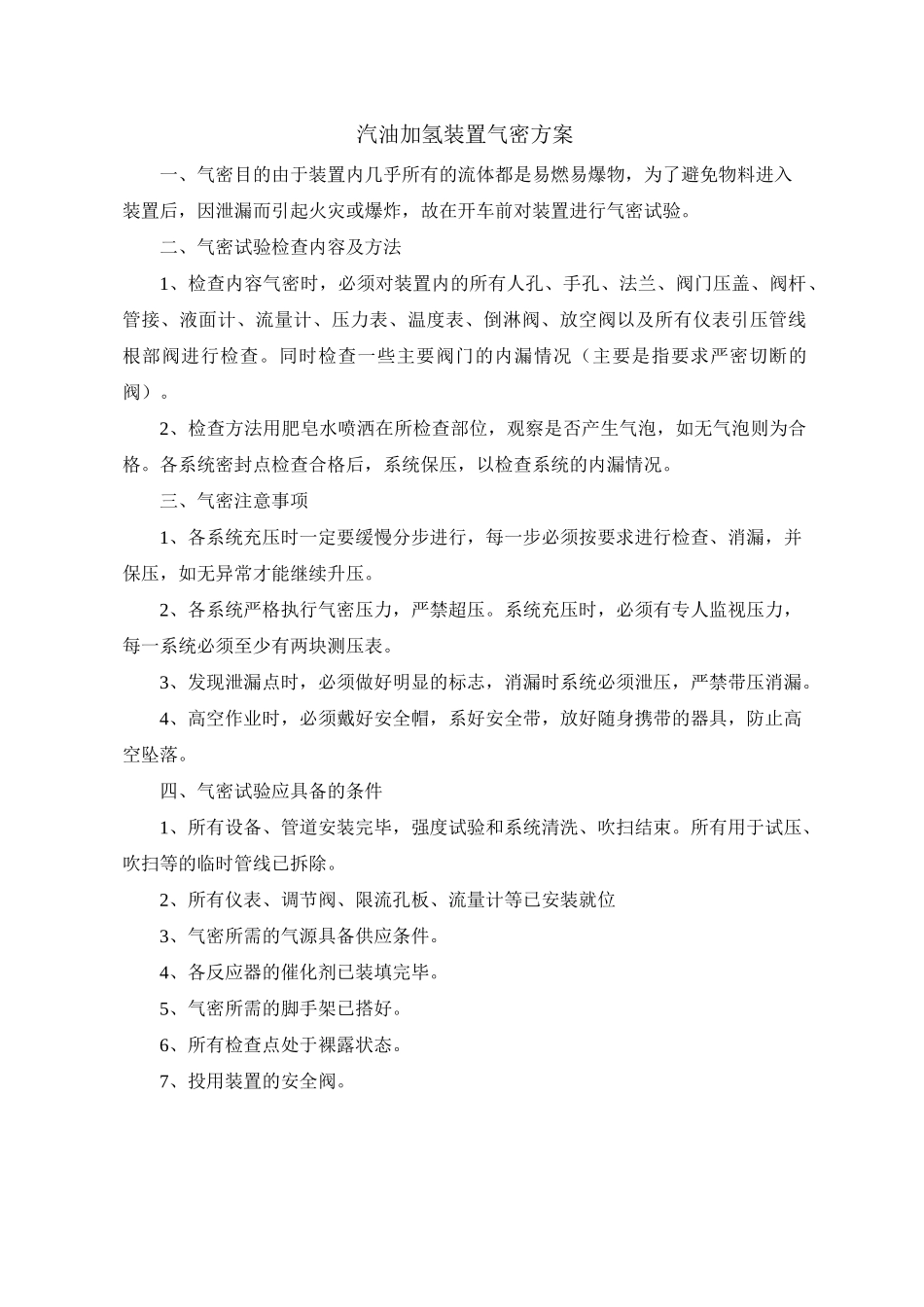

汽油加氢装置气密方案一、气密目的由于装置内几乎所有的流体都是易燃易爆物,为了避免物料进入装置后,因泄漏而引起火灾或爆炸,故在开车前对装置进行气密试验。二、气密试验检查内容及方法1、检查内容气密时,必须对装置内的所有人孔、手孔、法兰、阀门压盖、阀杆、管接、液面计、流量计、压力表、温度表、倒淋阀、放空阀以及所有仪表引压管线根部阀进行检查。同时检查一些主要阀门的内漏情况(主要是指要求严密切断的阀)。2、检查方法用肥皂水喷洒在所检查部位,观察是否产生气泡,如无气泡则为合格。各系统密封点检查合格后,系统保压,以检查系统的内漏情况。三、气密注意事项1、各系统充压时一定要缓慢分步进行,每一步必须按要求进行检查、消漏,并保压,如无异常才能继续升压。2、各系统严格执行气密压力,严禁超压。系统充压时,必须有专人监视压力,每一系统必须至少有两块测压表。3、发现泄漏点时,必须做好明显的标志,消漏时系统必须泄压,严禁带压消漏。4、高空作业时,必须戴好安全帽,系好安全带,放好随身携带的器具,防止高空坠落。四、气密试验应具备的条件1、所有设备、管道安装完毕,强度试验和系统清洗、吹扫结束。所有用于试压、吹扫等的临时管线已拆除。2、所有仪表、调节阀、限流孔板、流量计等已安装就位3、气密所需的气源具备供应条件。4、各反应器的催化剂已装填完毕。5、气密所需的脚手架已搭好。6、所有检查点处于裸露状态。7、投用装置的安全阀。8、气密所需的工器具(肥皂水,小桶,气密瓶,管钳,F扳手和用于检查的白口罩)已准备齐全。五、气密系统的划分及其气密压力的确定气密系统及气密压力划分表序号系统名称气密压力MPa备注1D80801系统0.35MPa2R80810A/B系统(包括E80810)3.0MPa3C80820系统0.5MPa4C80830系统0.1MPa5R80860(包括F80860、K80860)系统3.0MPa6燃料气系统0.5MPa7C80870系统0.6MPa8D80891系统0.35MPa9D80893系统0.35MPa10D80881X系统0.2MPa11D80882X系统0.2MPa12D80883X系统0.2MPa13装置内火炬管网系统0.2MPa14装置界区外管线0.8MPa六、气密操作步骤1、D80801系统气密操作(1)、参照P&ID图FREP201-2010-PE-DW-8001、8002及气密操作方法,利用氮气介进行气密操作。(2)、关闭系统内所有的设备排污油线、污水线的阀门,关闭系统内所有高点放空阀、低点倒淋阀。(3)、关闭下列阀门:自罐区来粗裂解汽油线(150-P80001)界区阀门,自E40432来粗裂解汽油线(150-P80060)阀门,C抽余油线(80-P80061)界区阀6门,C抽余油返回线(80-P80065)阀门,P80820A/B泵出口去D80801罐线6(80-P80250)阀门,P80830A/B泵出口去D80801罐线(80-P80351)阀门,P80835A/B泵出口去D80801罐线(80-P80350)阀门,P80811A/B泵出口去D80801罐线(80-P80150)阀门,PV80001B后保护阀及其副线阀,LV80002后保护阀,FV8000前保护阀及其副线阀,P80801A/B泵出口阀。(4)、打开系统内除(2)、(3)点及副线阀外的所有阀门。(5)、打开SR80801A/B及D80801罐的氮气线阀门,系统充氮升压,待系统压力升至0.35MPa后,停止充氮气。(6)、按气密方法要求进行气密操作,对系统内的所有人孔、手孔、法兰阀门压盖、阀杆、管接、液面计、流量计、压力表、温度表、倒淋阀、放空阀以及所有仪表引压管线根部阀进行检查。同时检查一些主要阀门的内漏情况(主要是指要求严密切断的阀)。D80801罐系统泄漏点一览表2、R80810A/B系统(包括E80810)气密2.1R80810A/B系统(包括E80810)氮气气密(1)、参照P&ID图FREP201-2010-PE-DW-8002、8003、8004、8005、8006、8007、8018、8021及气密操作方法,利用氮气介进行气密操作。(2)、关闭系统内所有设备的排污油线阀门,关闭系统内所有高点放空阀、低点倒淋阀。(3)、关闭下列阀门:P80801A/B泵出口阀,FV8000后保护阀及其副线阀,P80801A/B泵出口去D80811罐的开工线(50-P80050)阀门,P80801A/B泵出口去C80820塔的开工线(50-P80053)阀门,P80801A/B泵出口去D80830罐的开工线(50-P80051)阀门,P80801A/B泵出口去E80876的开工线(50-P80054)阀门,氢气线(150-HG30036)界区阀门,D80862罐氢气进料第一道阀,K80860密封氢气进料阀,R80810A/B底再生尾气排放阀,R80810A/B加...
