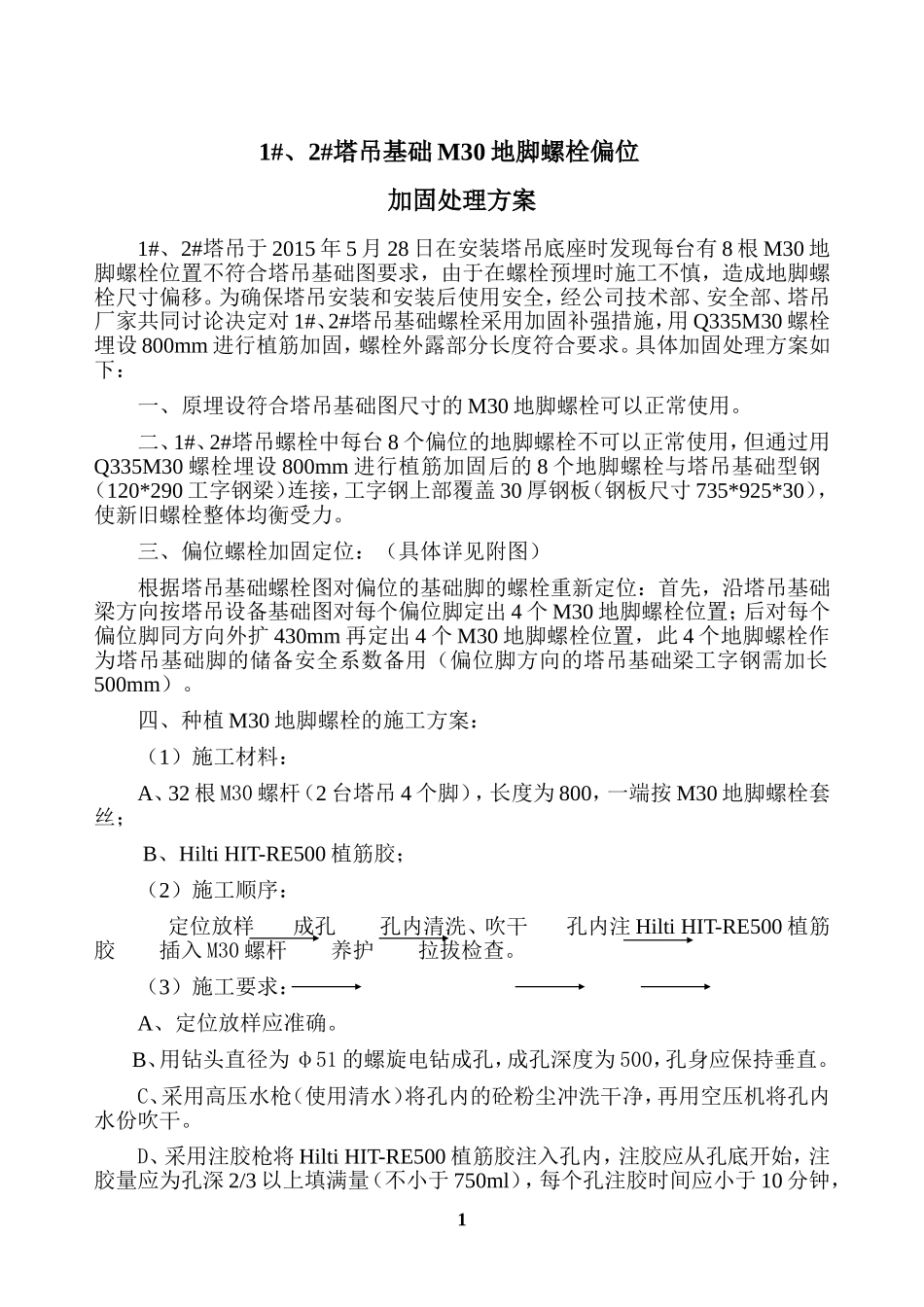

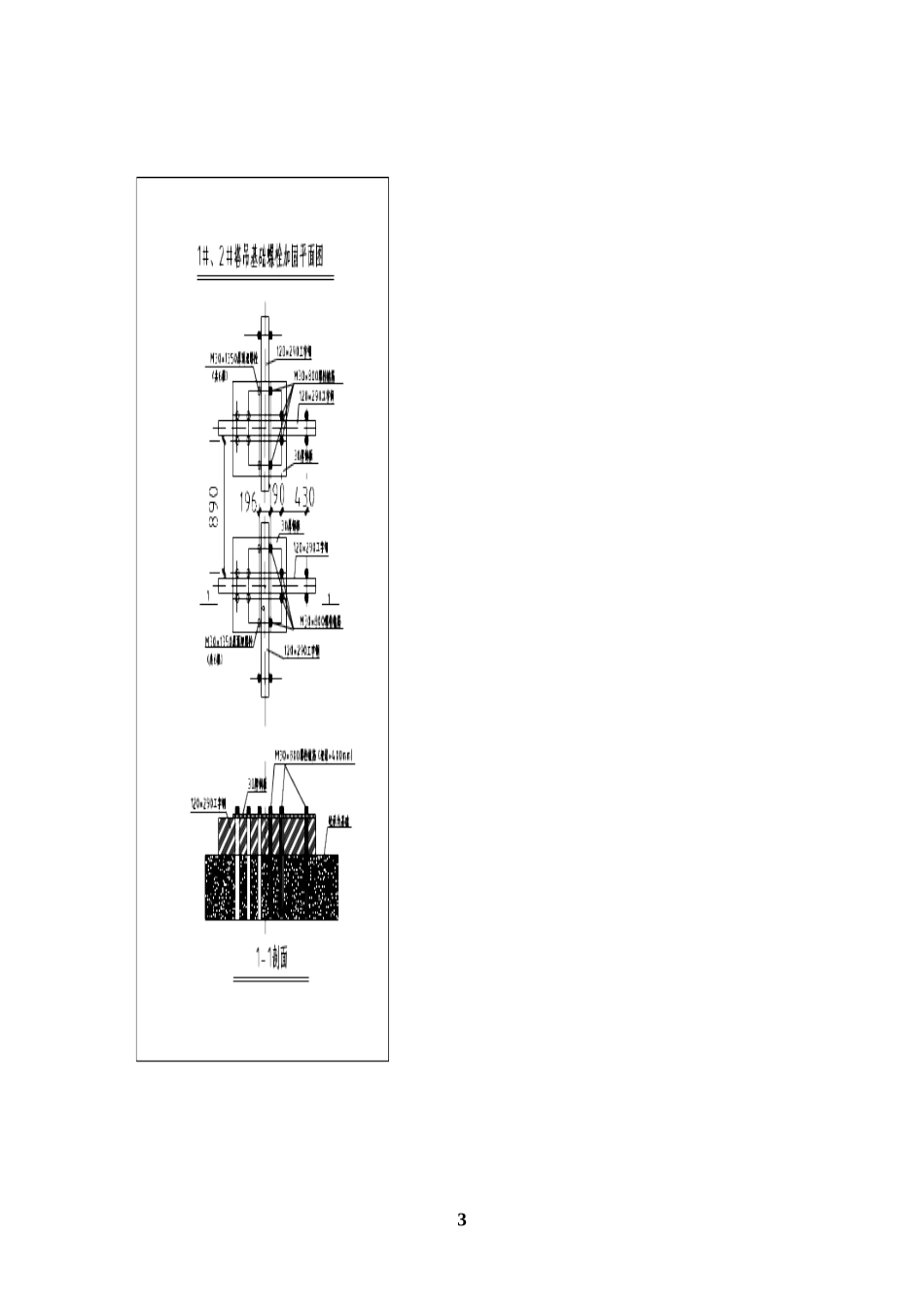

1#、2#塔吊基础M30地脚螺栓偏位加固处理方案1#、2#塔吊于2015年5月28日在安装塔吊底座时发现每台有8根M30地脚螺栓位置不符合塔吊基础图要求,由于在螺栓预埋时施工不慎,造成地脚螺栓尺寸偏移。为确保塔吊安装和安装后使用安全,经公司技术部、安全部、塔吊厂家共同讨论决定对1#、2#塔吊基础螺栓采用加固补强措施,用Q335M30螺栓埋设800mm进行植筋加固,螺栓外露部分长度符合要求。具体加固处理方案如下:一、原埋设符合塔吊基础图尺寸的M30地脚螺栓可以正常使用。二、1#、2#塔吊螺栓中每台8个偏位的地脚螺栓不可以正常使用,但通过用Q335M30螺栓埋设800mm进行植筋加固后的8个地脚螺栓与塔吊基础型钢(120*290工字钢梁)连接,工字钢上部覆盖30厚钢板(钢板尺寸735*925*30),使新旧螺栓整体均衡受力。三、偏位螺栓加固定位:(具体详见附图)根据塔吊基础螺栓图对偏位的基础脚的螺栓重新定位:首先,沿塔吊基础梁方向按塔吊设备基础图对每个偏位脚定出4个M30地脚螺栓位置;后对每个偏位脚同方向外扩430mm再定出4个M30地脚螺栓位置,此4个地脚螺栓作为塔吊基础脚的储备安全系数备用(偏位脚方向的塔吊基础梁工字钢需加长500mm)。四、种植M30地脚螺栓的施工方案:(1)施工材料:A、32根M30螺杆(2台塔吊4个脚),长度为800,一端按M30地脚螺栓套丝;B、HiltiHIT-RE500植筋胶;(2)施工顺序:定位放样成孔孔内清洗、吹干孔内注HiltiHIT-RE500植筋胶插入M30螺杆养护拉拔检查。(3)施工要求:A、定位放样应准确。B、用钻头直径为φ51的螺旋电钻成孔,成孔深度为500,孔身应保持垂直。C、采用高压水枪(使用清水)将孔内的砼粉尘冲洗干净,再用空压机将孔内水份吹干。D、采用注胶枪将HiltiHIT-RE500植筋胶注入孔内,注胶应从孔底开始,注胶量应为孔深2/3以上填满量(不小于750ml),每个孔注胶时间应小于10分钟,1防止植筋胶固化。E、插入M30螺杆,插入前应将M30螺杆表面上锈斑和杂物清理干净,插入过程中应转动M30螺杆,将HiltiHIT-RE500植筋胶搅拌均匀,一直到M30螺杆插入孔内不少于400mm长度为止。F、M30螺杆种植完成后要做养护工作,在已种植的M30螺杆范围内盖上预制好的木盒,在HiltiHIT-RE500植筋胶未固化前不得扰动螺杆。五、检测种植M30地脚螺栓拉拔力,在M30螺杆种植完成24小时后委托宁波高专检测中心检测拉拔试验,经检测每个螺栓的拉拔力≥塔吊设备厂家要求每个螺栓拉力100KN;故1#、2#塔吊螺栓的加固完全满足塔吊的稳定性要求。项目部2015年5月26日2时间是一切财富中最宝贵的财富,阅读使人充实,会谈使人敏捷,写作使人精确,最大的骄傲于最大的自卑都表示心灵的最软弱34
