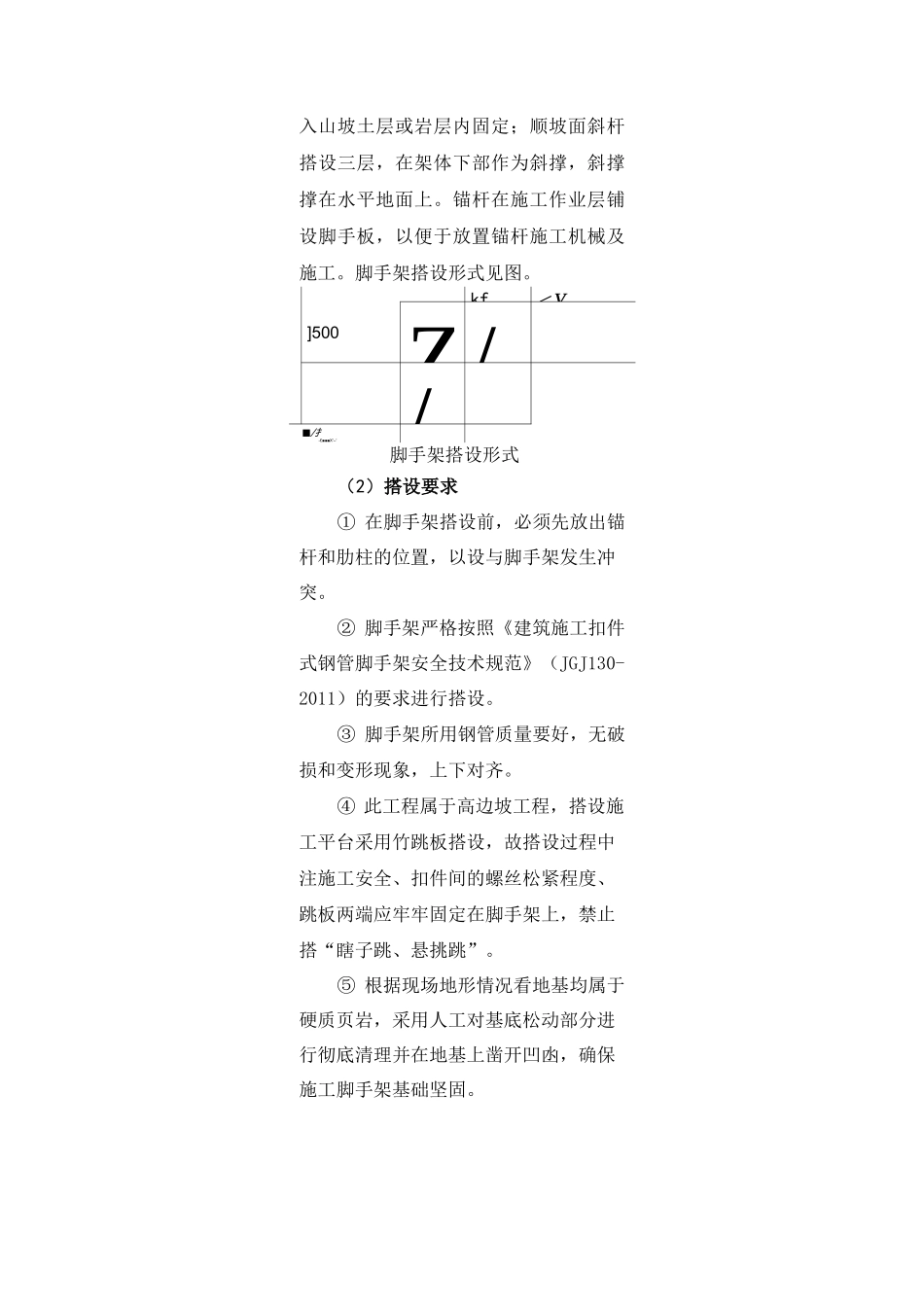

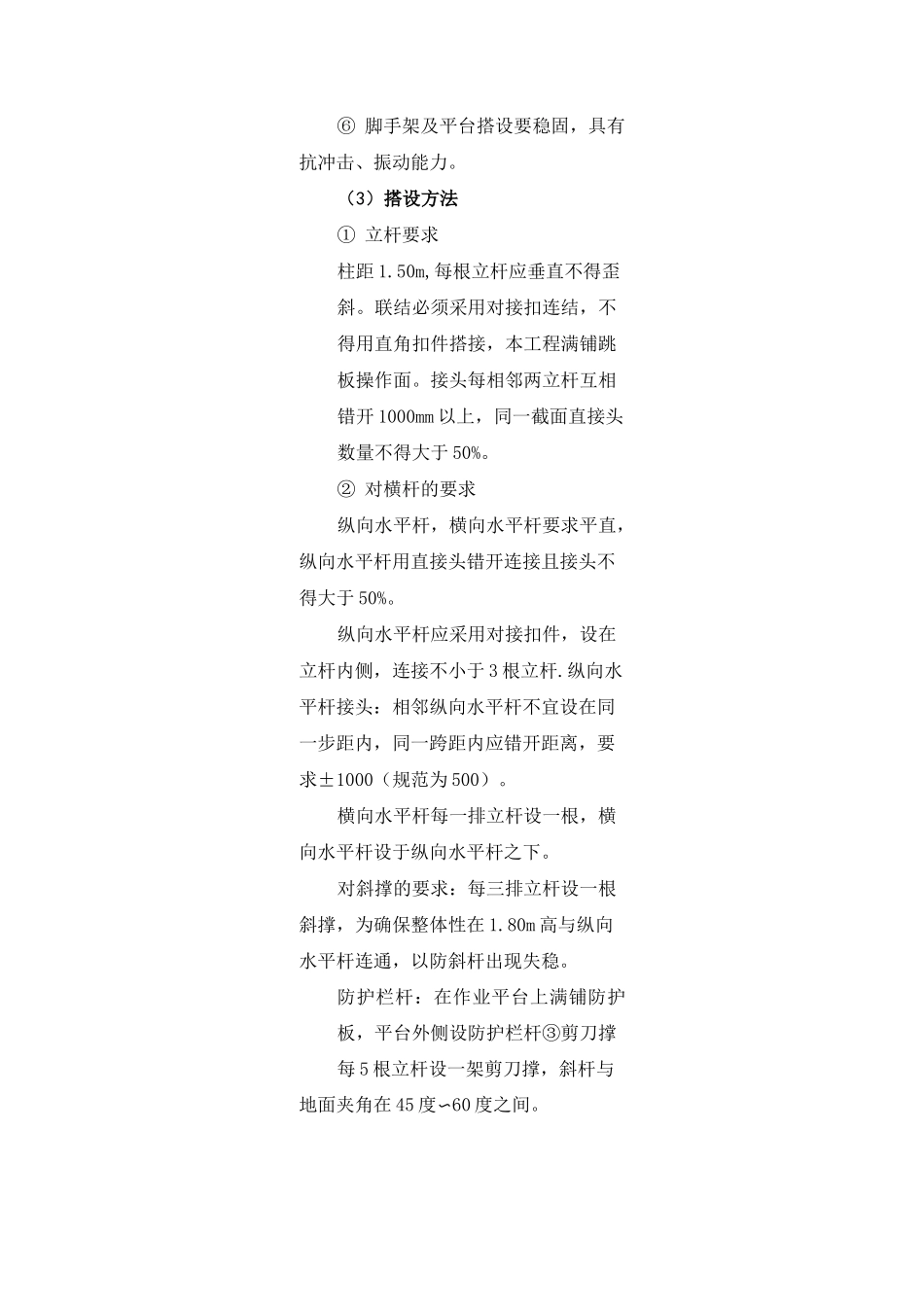

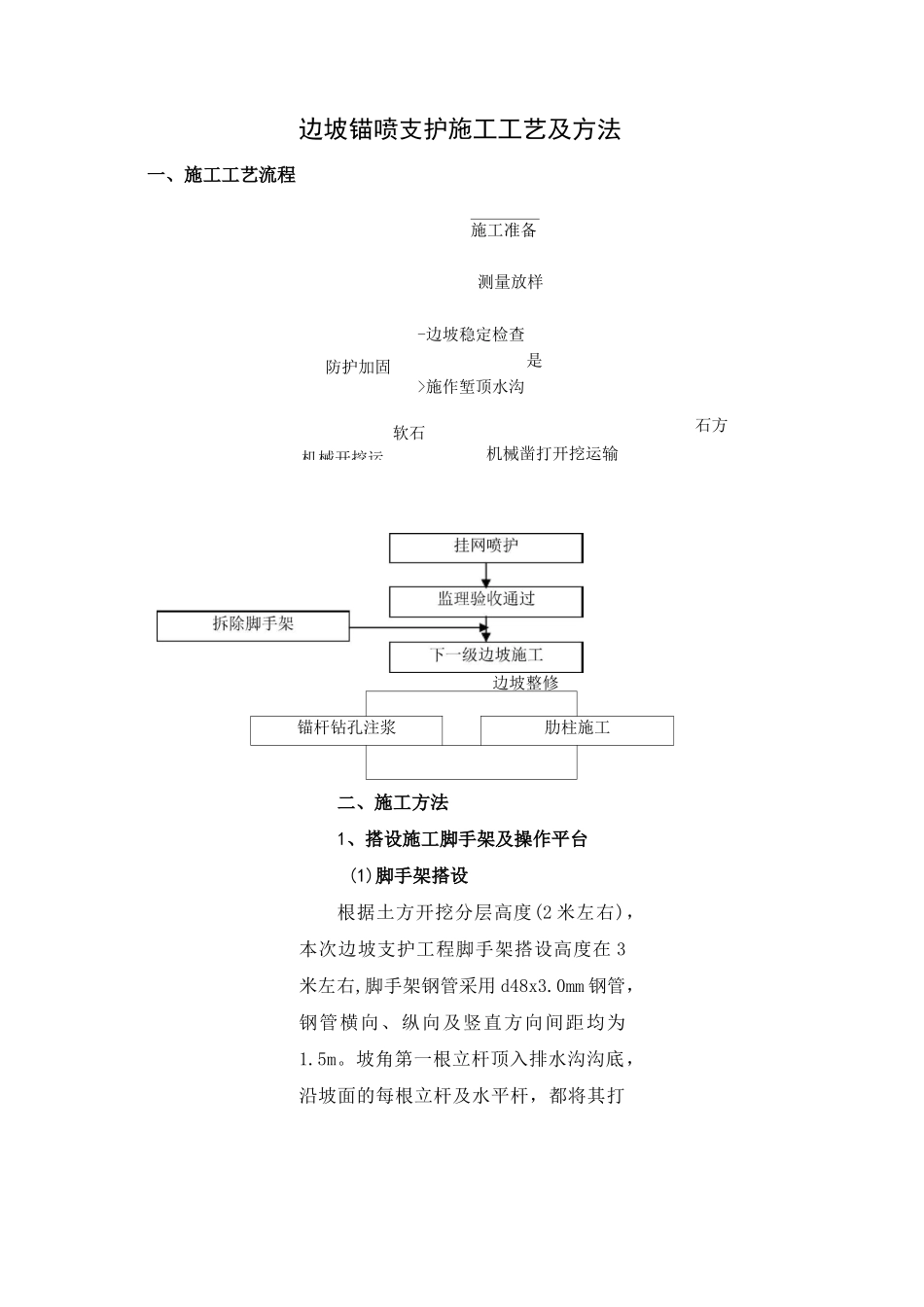

机械开挖运边坡锚喷支护施工工艺及方法机械凿打开挖运输边坡整修锚杆钻孔注浆肋柱施工二、施工方法1、搭设施工脚手架及操作平台(1)脚手架搭设根据土方开挖分层高度(2米左右)，本次边坡支护工程脚手架搭设高度在3米左右,脚手架钢管采用d48x3.0mm钢管，钢管横向、纵向及竖直方向间距均为1.5m。坡角第一根立杆顶入排水沟沟底，沿坡面的每根立杆及水平杆，都将其打一、施工工艺流程防护加固施工准备测量放样-边坡稳定检查是>施作堑顶水沟软石石方入山坡土层或岩层内固定；顺坡面斜杆搭设三层，在架体下部作为斜撑，斜撑撑在水平地面上。锚杆在施工作业层铺设脚手板，以便于放置锚杆施工机械及施工。脚手架搭设形式见图。kf<¥]500Z//■/扌-£■■■X'--'脚手架搭设形式（2）搭设要求①在脚手架搭设前，必须先放出锚杆和肋柱的位置，以设与脚手架发生冲突。②脚手架严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的要求进行搭设。③脚手架所用钢管质量要好，无破损和变形现象，上下对齐。④此工程属于高边坡工程，搭设施工平台采用竹跳板搭设，故搭设过程中注施工安全、扣件间的螺丝松紧程度、跳板两端应牢牢固定在脚手架上，禁止搭“瞎子跳、悬挑跳”。⑤根据现场地形情况看地基均属于硬质页岩，采用人工对基底松动部分进行彻底清理并在地基上凿开凹凼，确保施工脚手架基础坚固。⑥脚手架及平台搭设要稳固，具有抗冲击、振动能力。（3）搭设方法①立杆要求柱距1.50m,每根立杆应垂直不得歪斜。联结必须采用对接扣连结，不得用直角扣件搭接，本工程满铺跳板操作面。接头每相邻两立杆互相错开1000mm以上，同一截面直接头数量不得大于50%。②对横杆的要求纵向水平杆，横向水平杆要求平直，纵向水平杆用直接头错开连接且接头不得大于50%。纵向水平杆应采用对接扣件，设在立杆内侧，连接不小于3根立杆.纵向水平杆接头：相邻纵向水平杆不宜设在同一步距内，同一跨距内应错开距离，要求±1000（规范为500）。横向水平杆每一排立杆设一根，横向水平杆设于纵向水平杆之下。对斜撑的要求：每三排立杆设一根斜撑，为确保整体性在1.80m高与纵向水平杆连通，以防斜杆出现失稳。防护栏杆：在作业平台上满铺防护板，平台外侧设防护栏杆③剪刀撑每5根立杆设一架剪刀撑，斜杆与地面夹角在45度〜60度之间。剪刀撑的连结宜用搭接方式，其搭接长度L不得小于1.00m,应采用旋转扣件联结，数量在三个扣件或三个扣件以上，两端扣件距端头不大于100mm。④脚手板立杆间距为1.50m，搭设时受跳板长度影响，每块跳板必须有三根小横杆，个别地方如跳板接头同时在横向水平杆搭接，必须使用8#铅丝或压条板固定，搭接长度L不得小于200mm。⑤挡脚板所用竹跳板可采用对接方式连接，但必须用8#铅丝紧固于立杆上。⑥安全网在脚手架、操作平台外侧除搭设防护拦杆外，必要时应挂安全网防护。2、锚杆施工(1)锚杆施工工艺流程确定孔位f钻机就位f调整角度f钻孔f清孔f安装锚杆f注浆。(2)锚杆施工方法①锚杆孔测量放线按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。②钻孔设备钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。③钻机就位利用©48mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架根据坡面测放孔位，准确安装固定钻机并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合...
