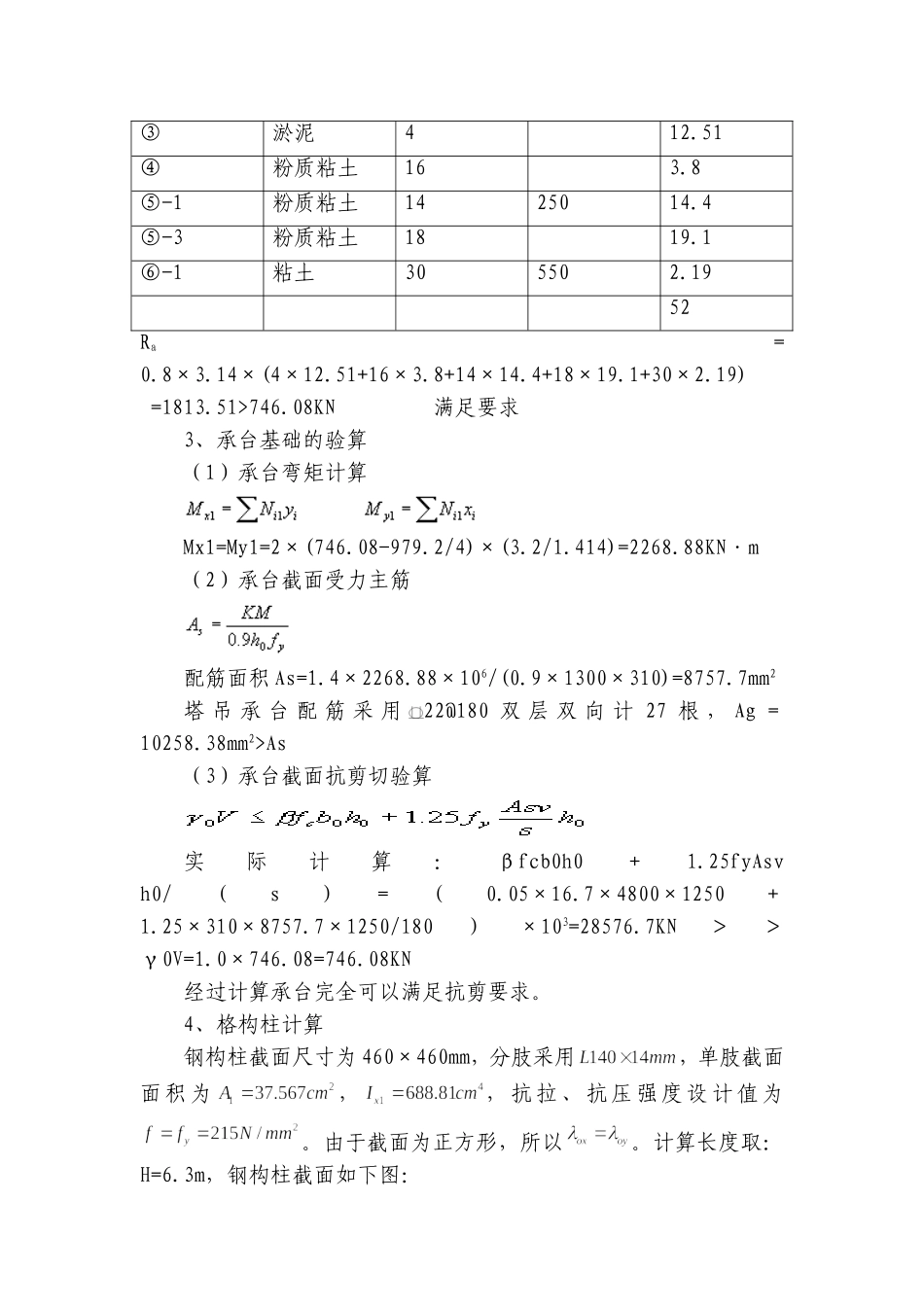

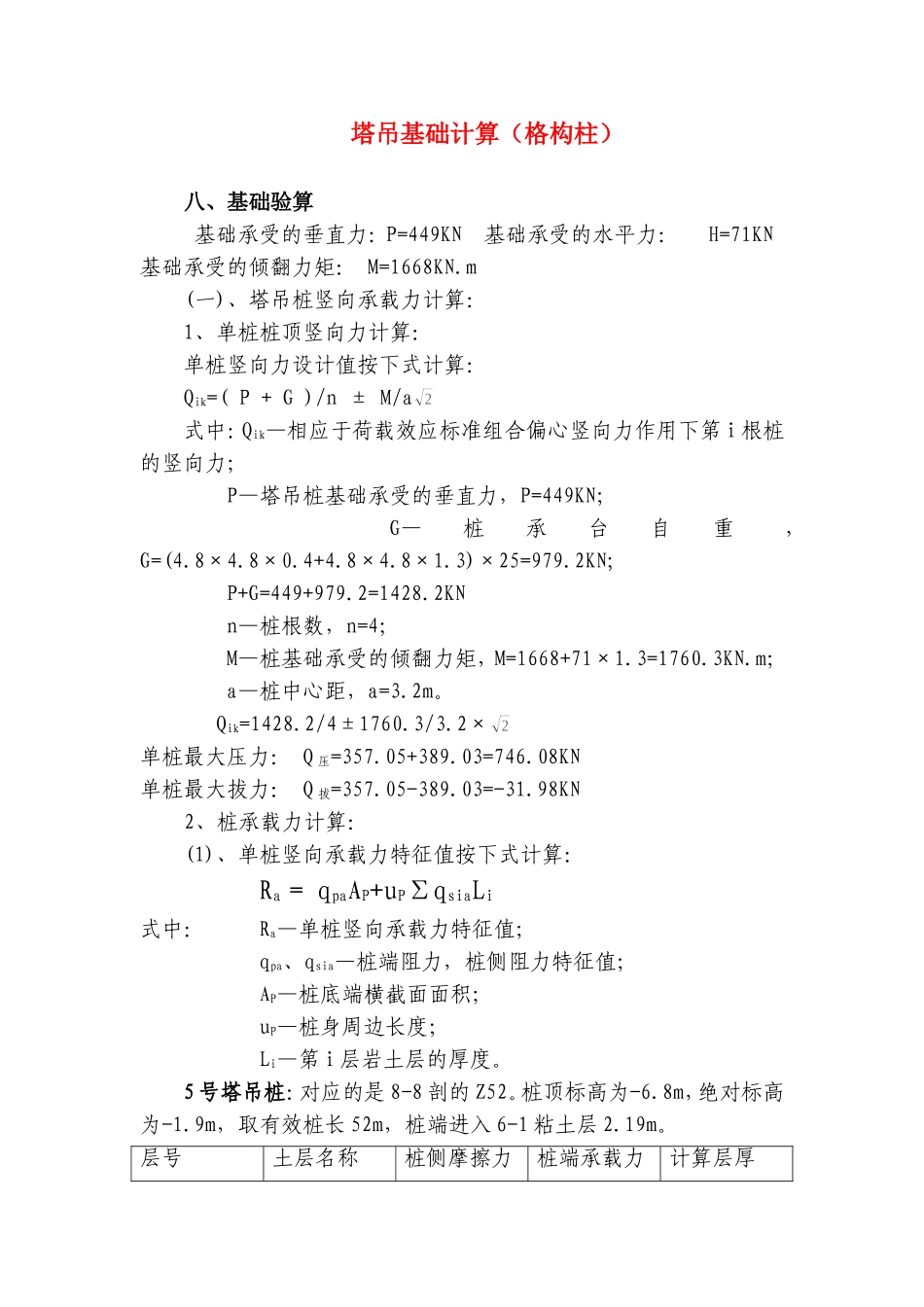

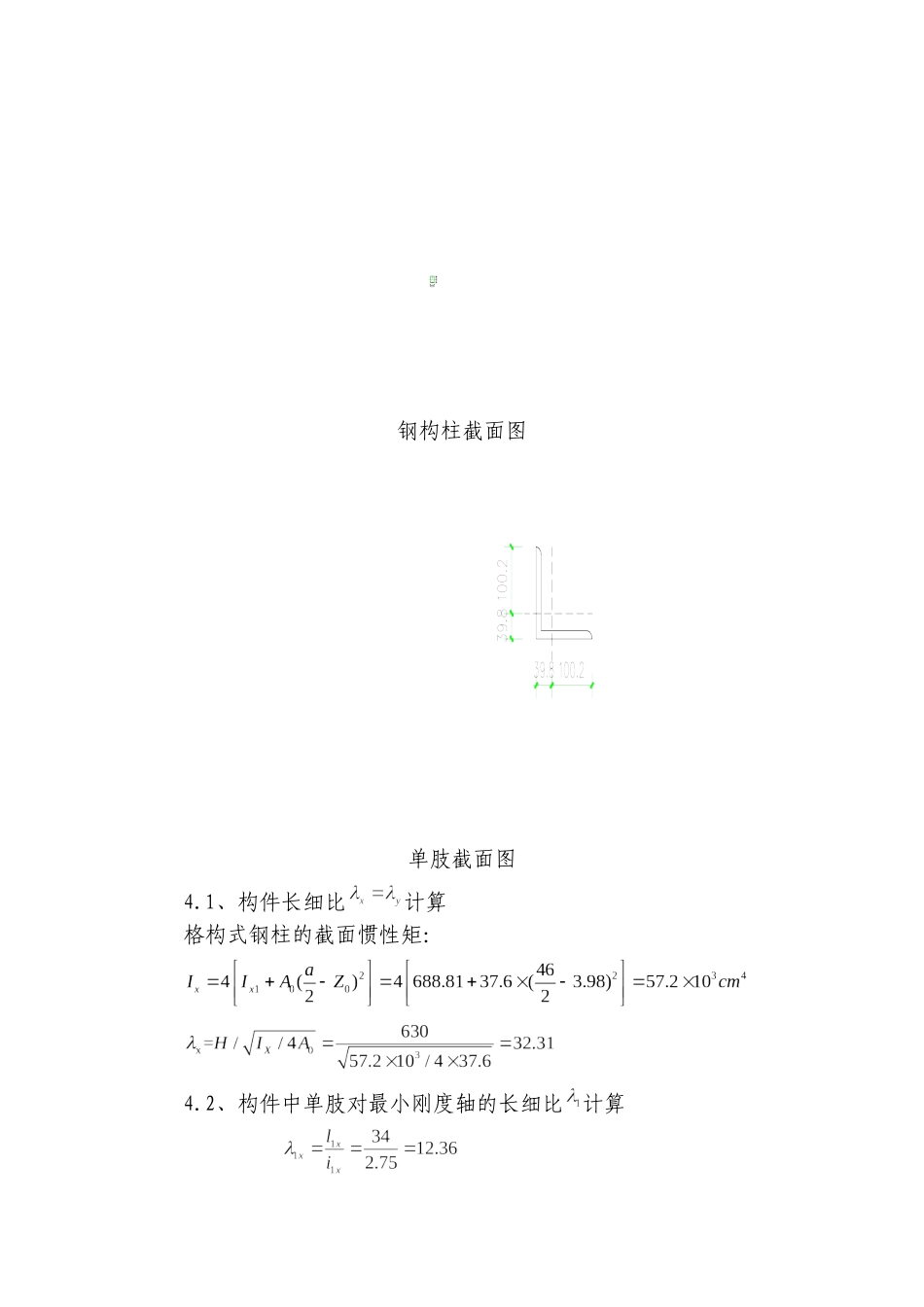

塔吊基础计算（格构柱）八、基础验算基础承受的垂直力：P=449KN基础承受的水平力：H=71KN基础承受的倾翻力矩：M=1668KN.m(一)、塔吊桩竖向承载力计算：1、单桩桩顶竖向力计算：单桩竖向力设计值按下式计算：Qik=(P+G)/n±M/a式中：Qik—相应于荷载效应标准组合偏心竖向力作用下第i根桩的竖向力；P—塔吊桩基础承受的垂直力，P=449KN；G—桩承台自重，G=(4.8×4.8×0.4+4.8×4.8×1.3)×25=979.2KN;P+G=449+979.2=1428.2KNn—桩根数，n=4；M—桩基础承受的倾翻力矩，M=1668+71×1.3=1760.3KN.m；a—桩中心距，a=3.2m。Qik=1428.2/4±1760.3/3.2×单桩最大压力：Q压=357.05+389.03=746.08KN单桩最大拔力：Q拔=357.05-389.03=-31.98KN2、桩承载力计算：(1)、单桩竖向承载力特征值按下式计算：Ra=qpaAP+uP∑qsiaLi式中：Ra—单桩竖向承载力特征值；qpa、qsia—桩端阻力，桩侧阻力特征值；AP—桩底端横截面面积；uP—桩身周边长度；Li—第i层岩土层的厚度。5号塔吊桩：对应的是8-8剖的Z52。桩顶标高为-6.8m，绝对标高为-1.9m，取有效桩长52m，桩端进入6-1粘土层2.19m。层号土层名称桩侧摩擦力桩端承载力计算层厚③淤泥412.51④粉质粘土163.8⑤-1粉质粘土1425014.4⑤-3粉质粘土1819.1⑥-1粘土305502.1952Ra=0.8×3.14×(4×12.51+16×3.8+14×14.4+18×19.1+30×2.19)=1813.51>746.08KN满足要求3、承台基础的验算（1）承台弯矩计算Mx1=My1=2×(746.08-979.2/4)×(3.2/1.414)=2268.88KN·m（2）承台截面受力主筋配筋面积As=1.4×2268.88×106/(0.9×1300×310)=8757.7mm2塔吊承台配筋采用22@180双层双向计27根，Ag＝10258.38mm2>As（3）承台截面抗剪切验算实际计算：βfcb0h0＋1.25fyAsvh0/（s）=（0.05×16.7×4800×1250＋1.25×310×8757.7×1250/180）×103=28576.7KN＞＞γ0V=1.0×746.08=746.08KN经过计算承台完全可以满足抗剪要求。4、格构柱计算钢构柱截面尺寸为460×460mm，分肢采用，单肢截面面积为，，抗拉、抗压强度设计值为。由于截面为正方形，所以。计算长度取：H=6.3m，钢构柱截面如下图：钢构柱截面图单肢截面图4.1、构件长细比计算格构式钢柱的截面惯性矩：4.2、构件中单肢对最小刚度轴的长细比计算4.3、构件换算长细比计算<[λ]查《钢结构设计规范》b类截面，稳定系数钢构柱整体稳定承载力为钢构柱最大轴心压力：钢构柱承载能力满足要求4.4、缀板计算按构造要求取缀板尺寸缀板高度：取d=26cm缀板厚度：取t=10mm缀板间距：取=60cm取缀板为380×260×10@600格构式钢柱分肢线刚度：两缀板刚度之和92.5/6.3=14.7＞6，缀板刚度满足要求；4.5、缀板与柱肢焊缝计算缀板剪力：缀板弯矩：缀板受力：取缀板端与柱肢连接角焊缝，两端转角焊接，取，焊缝承受T引起的沿焊缝方向的剪应力fewThL以及M引起的与焊缝垂直的正应力26fxewMhL，计算时偏安全地只取竖直焊缝。焊缝的端部应力最大：（注：0.7efhh）焊缝强度验算：满足强度要求5、桩身配筋根据建筑地基基础设计规范GB50007－2011第8.5.9条规定，桩身强度应符合以下要求：ccpfAQ其中：Qmax＝1813.51KN，考虑桩身砼为C30。fc＝14.3N/mm23.14×0.8×0.8/4×14.3×103×0.6＝4310.6KN≥Q，满足要求。经过计算得到桩顶轴向压力满足要求,只需构造配筋，按最小配筋率0.65％考虑。桩身配筋量为：0.65％×3.14×800²/4＝3266（mm2）考虑桩身主筋为1220，箍筋为Φ8@150螺旋，加强箍为14@2000根据规范配筋要求，根据本工程实际情况，钢筋笼长度为通长布置。钢格构柱直接埋设在混凝土桩内,与桩钢筋笼12根主筋帮条电焊焊接,格构柱伸入桩内不少于3米；伸入桩内格构柱长度范围内桩钢筋笼增设增强箍筋，每2000mm增加14加强箍一道Φ8螺旋箍@150均布，且钢筋笼通长布置。
