catia快速入门教程 VIP免费

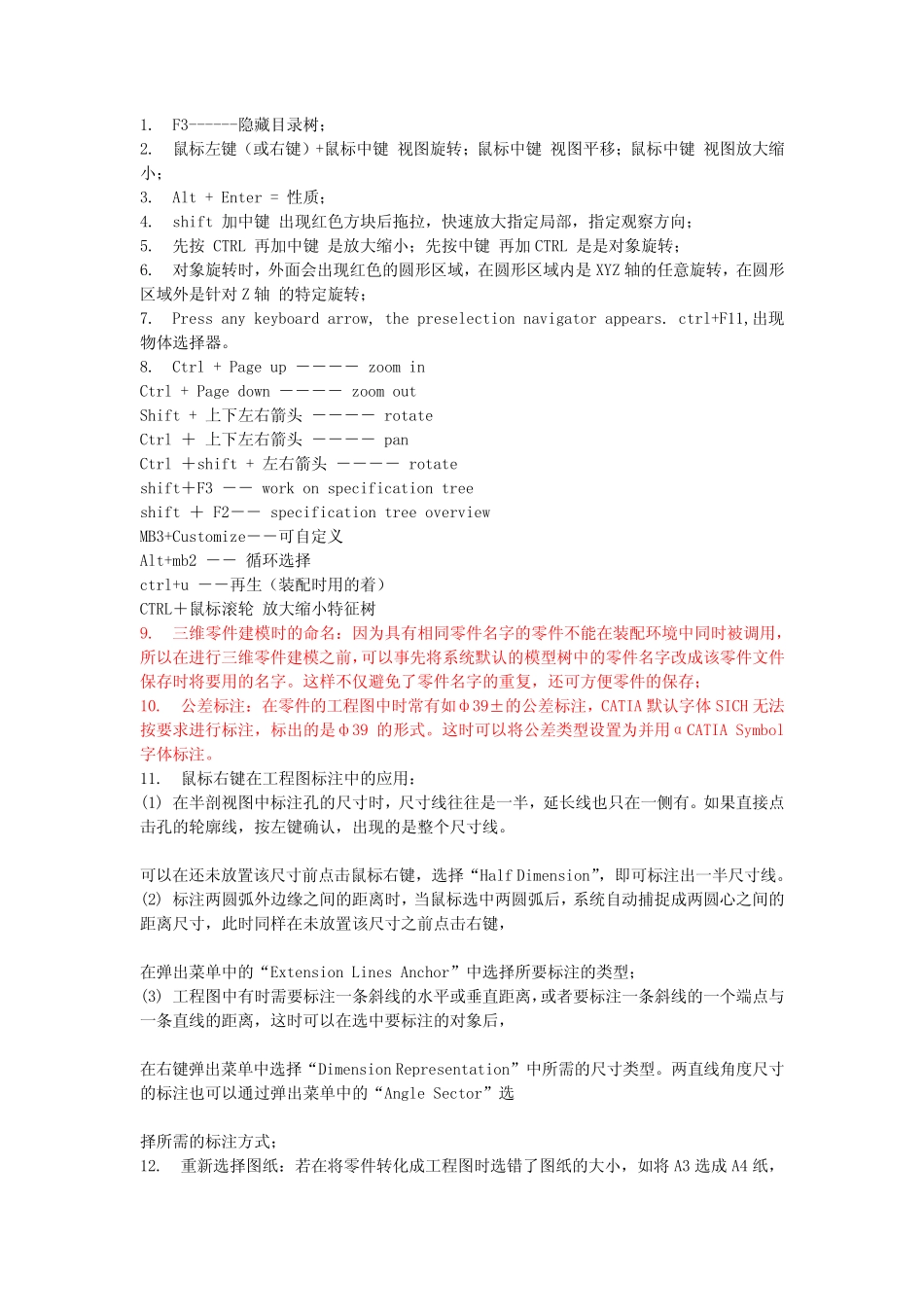

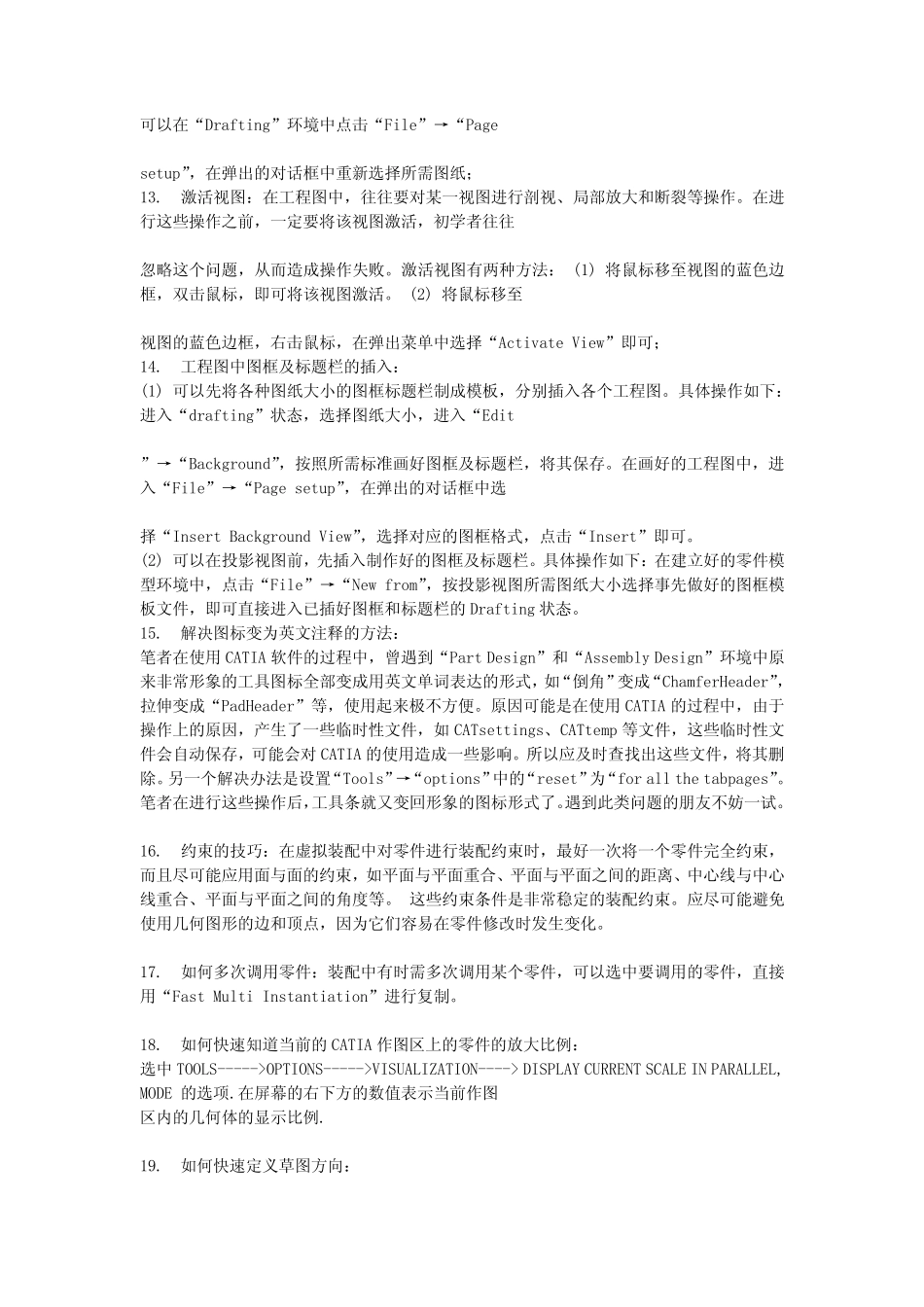

1.F3------隐藏目录树；2.鼠标左键（或右键）+鼠标中键视图旋转；鼠标中键视图平移；鼠标中键视图放大缩小；3.Alt+Enter=性质；4.shift加中键出现红色方块后拖拉，快速放大指定局部，指定观察方向；5.先按CTRL再加中键是放大缩小；先按中键再加CTRL是是对象旋转；6.对象旋转时，外面会出现红色的圆形区域，在圆形区域内是XYZ轴的任意旋转，在圆形区域外是针对Z轴的特定旋转；7.Pressanykeyboardarrow,thepreselectionnavigatorappears.ctrl+F11,出现物体选择器。8.Ctrl+Pageup－－－－zoominCtrl+Pagedown－－－－zoomoutShift+上下左右箭头－－－－rotateCtrl＋上下左右箭头－－－－panCtrl＋shift+左右箭头－－－－rotateshift＋F3－－workonspecificationtreeshift＋F2－－specificationtreeoverviewMB3+Customize－－可自定义Alt+mb2－－循环选择ctrl+u－－再生（装配时用的着）CTRL＋鼠标滚轮放大缩小特征树9.三维零件建模时的命名：因为具有相同零件名字的零件不能在装配环境中同时被调用，所以在进行三维零件建模之前，可以事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字。这样不仅避免了零件名字的重复，还可方便零件的保存；10.公差标注：在零件的工程图中时常有如ф39±的公差标注，CATIA默认字体SICH无法按要求进行标注，标出的是ф39的形式。这时可以将公差类型设置为并用αCATIASymbol字体标注。11.鼠标右键在工程图标注中的应用：(1)在半剖视图中标注孔的尺寸时，尺寸线往往是一半，延长线也只在一侧有。如果直接点击孔的轮廓线，按左键确认，出现的是整个尺寸线。可以在还未放置该尺寸前点击鼠标右键，选择“HalfDimension”，即可标注出一半尺寸线。(2)标注两圆弧外边缘之间的距离时，当鼠标选中两圆弧后，系统自动捕捉成两圆心之间的距离尺寸，此时同样在未放置该尺寸之前点击右键，在弹出菜单中的“ExtensionLinesAnchor”中选择所要标注的类型；(3)工程图中有时需要标注一条斜线的水平或垂直距离，或者要标注一条斜线的一个端点与一条直线的距离，这时可以在选中要标注的对象后，在右键弹出菜单中选择“DimensionRepresentation”中所需的尺寸类型。两直线角度尺寸的标注也可以通过弹出菜单中的“AngleSector”选择所需的标注方式；12.重新选择图纸：若在将零件转化成工程图时选错了图纸的大小，如将A3选成A4纸，可以在“Drafting”环境中点击“File”→“Pagesetup”，在弹出的对话框中重新选择所需图纸；13.激活视图：在工程图中，往往要对某一视图进行剖视、局部放大和断裂等操作。在进行这些操作之前，一定要将该视图激活，初学者往往忽略这个问题，从而造成操作失败。激活视图有两种方法：(1)将鼠标移至视图的蓝色边框，双击鼠标，即可将该视图激活。(2)将鼠标移至视图的蓝色边框，右击鼠标，在弹出菜单中选择“ActivateView”即可；14.工程图中图框及标题栏的插入：(1)可以先将各种图纸大小的图框标题栏制成模板，分别插入各个工程图。具体操作如下：进入“drafting”状态，选择图纸大小，进入“Edit”→“Background”，按照所需标准画好图框及标题栏，将其保存。在画好的工程图中，进入“File”→“Pagesetup”，在弹出的对话框中选择“InsertBackgroundView”，选择对应的图框格式，点击“Insert”即可。(2)可以在投影视图前，先插入制作好的图框及标题栏。具体操作如下：在建立好的零件模型环境中，点击“File”→“Newfrom”，按投影视图所需图纸大小选择事先做好的图框模板文件，即可直接进入已插好图框和标题栏的Drafting状态。15.解决图标变为英文注释的方法：笔者在使用CATIA软件的过程中，曾遇到“PartDesign”和“AssemblyDesign”环境中原来非常形象的工具图标全部变成用英文单词表达的形式，如“倒角”变成“ChamferHeader”，拉伸变成“PadHeader”等，使用起来极不方便。原因可能是在使用CATIA的过程中，由于操作上的原因，产生了一些临时性文件，如CATsettings、CATtemp等文件，这些临时性文件会自动保存，可能会对CATIA的使用造成一些影响。所以应及时查找出这些文件，将其删除。另一个解决办法是设置“Tools”→...
