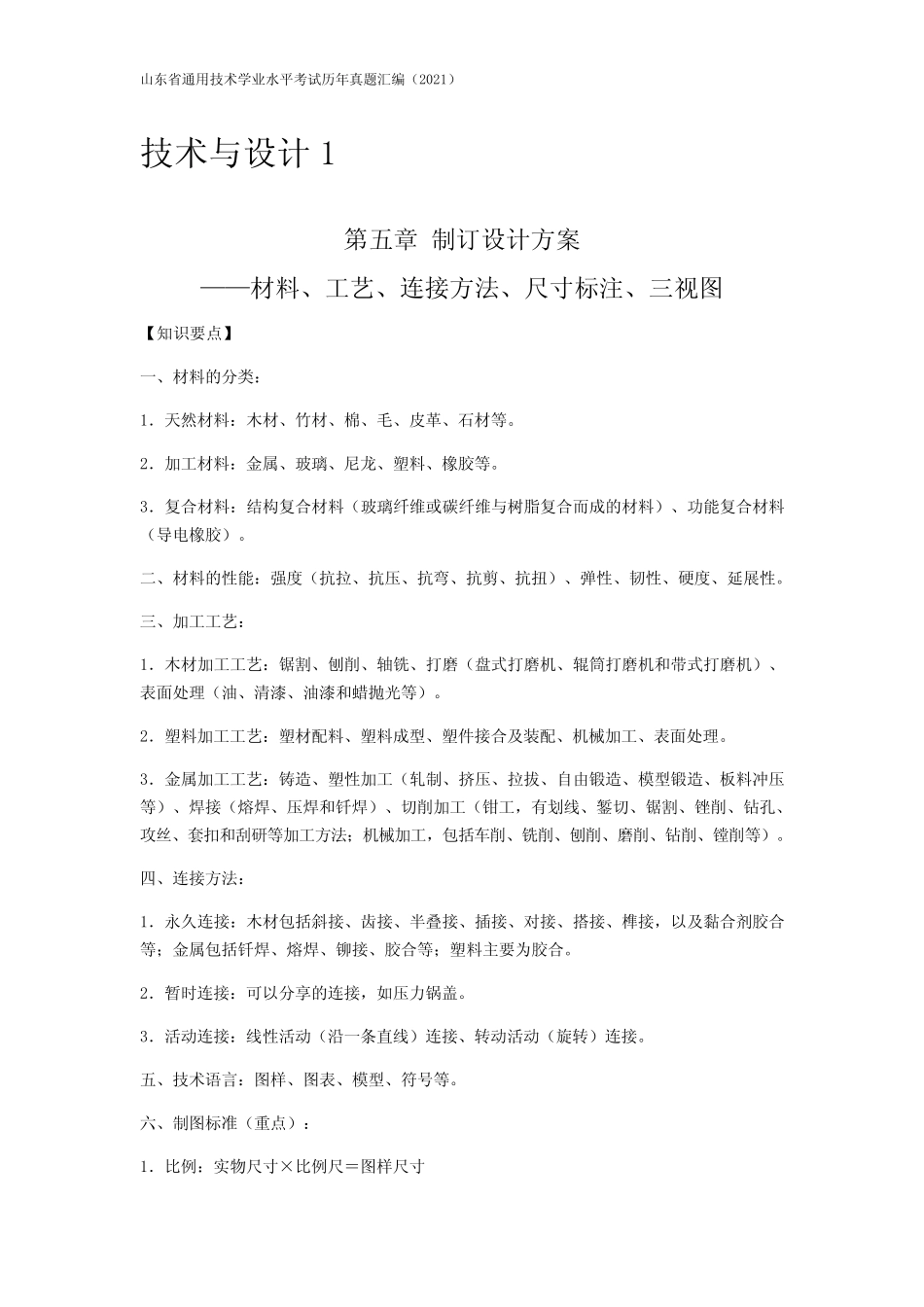

山东省通用技术学业水平考试历年真题汇编（2021）技术与设计1第五章制订设计方案——材料、工艺、连接方法、尺寸标注、三视图【知识要点】一、材料的分类：1．天然材料：木材、竹材、棉、毛、皮革、石材等。2．加工材料：金属、玻璃、尼龙、塑料、橡胶等。3．复合材料：结构复合材料（玻璃纤维或碳纤维与树脂复合而成的材料）、功能复合材料（导电橡胶）。二、材料的性能：强度（抗拉、抗压、抗弯、抗剪、抗扭）、弹性、韧性、硬度、延展性。三、加工工艺：1．木材加工工艺：锯割、刨削、轴铣、打磨（盘式打磨机、辊筒打磨机和带式打磨机）、表面处理（油、清漆、油漆和蜡抛光等）。2．塑料加工工艺：塑材配料、塑料成型、塑件接合及装配、机械加工、表面处理。3．金属加工工艺：铸造、塑性加工（轧制、挤压、拉拔、自由锻造、模型锻造、板料冲压等）、焊接（熔焊、压焊和钎焊）、切削加工（钳工，有划线、錾切、锯割、锉削、钻孔、攻丝、套扣和刮研等加工方法；机械加工，包括车削、铣削、刨削、磨削、钻削、镗削等）。四、连接方法：1．永久连接：木材包括斜接、齿接、半叠接、插接、对接、搭接、榫接，以及黏合剂胶合等；金属包括钎焊、熔焊、铆接、胶合等；塑料主要为胶合。2．暂时连接：可以分享的连接，如压力锅盖。3．活动连接：线性活动（沿一条直线）连接、转动活动（旋转）连接。五、技术语言：图样、图表、模型、符号等。六、制图标准（重点）：1．比例：实物尺寸×比例尺＝图样尺寸山东省通用技术学业水平考试历年真题汇编（2021）2．标注的尺寸数值均应是物体的真实大小，与绘图的比例无关。3．尺寸标注：尺寸界线、尺寸线（包括箭头）、尺寸数字（包括必要的符号及字母；尺寸数字表示机件的真实大小、单位为毫米时在图中不标单位；一般标注在尺寸线的上方，也可标注在尺寸线的中断处；水平尺寸的尺寸数字字头起脚朝上、垂直尺寸字头朝左、倾斜尺寸字头有朝上的趋势）。七、三视图（机械加工图）：主视图、俯视图、左视图，三视图的尺寸标注（P102）【经典题型】一、单项选择题1.某同学将新购买的房子交给三叶草公司装修，为了形象直观地了解房子装修后的整体情况，他应该要求装饰公司提供的技术图样为（）。A.三视图B.剖视图C.正等轴测图D.设计效果图2.某工件的立体图如下，其对应三视图的俯视图正确的是（）。主视方向A.B.C.D.3.某零件的机械加工图的一部分如图所示，图中尺寸标注不正确的是（）。A.20B.R16C.R15D.104.工件立体图如图，其三视图绘制正确的是（）。山东省通用技术学业水平考试历年真题汇编（2021）A.B.C.D.5.以下技术图样中属机械加工图的是（）。A.B.C.D.6.下列技术产品中，没有用到铰连接的为（）。A.万向轮B.指纹锁C.餐具D.压蒜器7.图示为某工件的立体图，其对应的主视图是（）。山东省通用技术学业水平考试历年真题汇编（2021）A.B.C.D.8.用尺寸合适的木板加工制作成如图所示的连接件，肯定不会用到的连接方式是（）。A.胶接B.铆接C.钉接D.榫接9.如图所示是一款车用充气儿童安全座椅，进行设计分析时可以不考虑的因素是（）。A.安全座椅的强度B.充气的方式C.所使用的材料D.汽车的驱动方式10.如图所示是某零件的主视图，若其作图比例为2:1，则此零件底边实际长度为（）。A.30mmB.15cmC.60mmD.30cm山东省通用技术学业水平考试历年真题汇编（2021）11.在物体的三视图中，能反映物体高度的视图是（）。A.俯视图和左视图B.主视图和俯视图C.主视图和左视图D.俯视图和右视图12.仔细观察下图工件图样，尺寸标注中不正确的是（）。A.2×ɸ8B.25C.50D.R1513.如图所示是同学们常用的学校餐厅常用的不锈钢餐盘，如要求快速加工一次成型（）。A.冲压工艺B.焊接工艺C.铸造工艺D.锻造工艺14.设计汽车发动机等复杂产品时，为了将设计方案的详细内容准确表达出来与他人交流，最适合采用的技术语言是（）。A.设计草图B.设计草图C.技术图样D.口头语言15.下图某零件机械加工图的一部分，尺寸标注错误的是（）。山东省通用技术学业水平考试历年真题汇编（2021）A.2×ɸ25B.35C.70D.R1516.由于多肉植物养护容易，所以越来越多的人喜欢在书桌、阳台上摆放一些多肉植物。...
