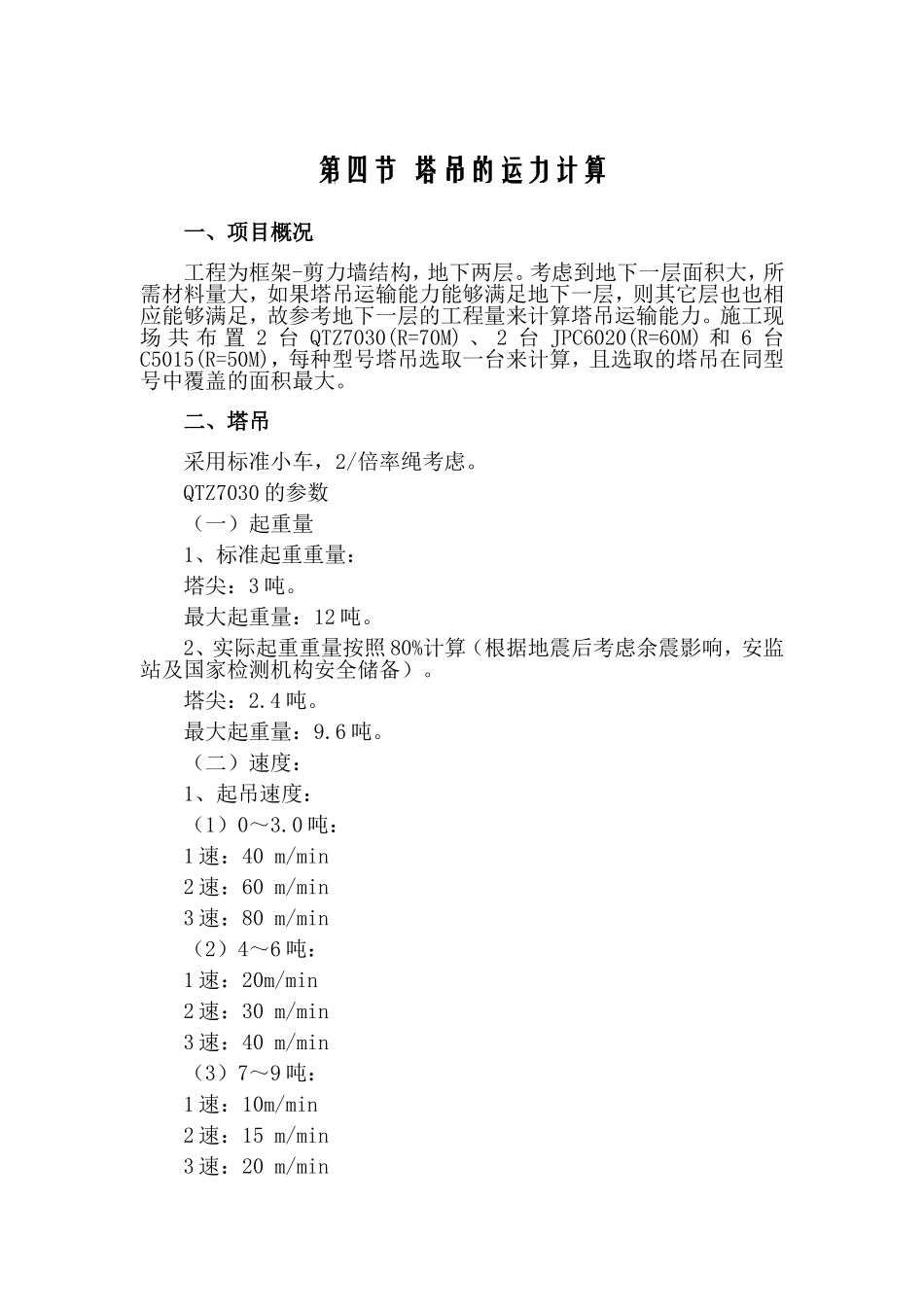

第四节塔吊的运力计算一、项目概况工程为框架-剪力墙结构，地下两层。考虑到地下一层面积大，所需材料量大，如果塔吊运输能力能够满足地下一层，则其它层也也相应能够满足，故参考地下一层的工程量来计算塔吊运输能力。施工现场共布置2台QTZ7030(R=70M)、2台JPC6020(R=60M)和6台C5015(R=50M)，每种型号塔吊选取一台来计算，且选取的塔吊在同型号中覆盖的面积最大。二、塔吊采用标准小车，2/倍率绳考虑。QTZ7030的参数（一）起重量1、标准起重重量：塔尖：3吨。最大起重量：12吨。2、实际起重重量按照80%计算（根据地震后考虑余震影响，安监站及国家检测机构安全储备）。塔尖：2.4吨。最大起重量：9.6吨。（二）速度：1、起吊速度：（1）0～3.0吨：1速：40m/min2速：60m/min3速：80m/min（2）4～6吨：1速：20m/min2速：30m/min3速：40m/min（3）7～9吨：1速：10m/min2速：15m/min3速：20m/min综合考虑起吊重量6吨。速度为上表（2）各速使用约定：1速调运高度：6～8米（取7米）。2速调运高度：8～15米（取12米）。3速调运高度：15～预定吊装部位10米。2速调运高度：预定吊装部位10米～预定吊装部位5米1速调运高度：预定吊装部位5米～预定吊装部位。2、回转速度（大臂旋转）：0～0.7r/min（取中间值0.35转/min）3、变幅（小车行走）:10-30-58m/min（取中间值30m/min）JPC6020的参数（一）起重量1、标准起重重量：塔尖：2吨。最大起重量：10吨。2、实际起重重量按照80%计算（根据地震后考虑余震影响，安监站及国家检测机构安全储备）。塔尖：1.6吨。最大起重量：8吨。（二）速度：1、起吊速度：（1）0～2.0吨：1速：50m/min2速：70m/min3速：100m/min（2）2～4吨：1速：25m/min2速：35m/min3速：50m/min（3）4～6吨：1速：12m/min2速：17m/min3速：25m/min综合考虑起吊重量4吨。速度为上表（2）各速使用约定：1速调运高度：6～8米（取7米）。2速调运高度：8～15米（取12米）。3速调运高度：15～预定吊装部位10米。2速调运高度：预定吊装部位10米～预定吊装部位5米1速调运高度：预定吊装部位5米～预定吊装部位。2、回转速度（大臂旋转）：0～0.7r/min（取中间值0.35转/min）3、变幅（小车行走）:10-30-58m/min（取中间值30m/min）C5015参数（一）起重量1、标准起重重量：塔尖：1.5吨。最大起重量：6吨。2、实际起重重量按照80%计算（根据地震后考虑余震影响，安监站及国家检测机构安全储备）。塔尖：1.2吨。最大起重量4.8吨。（二）速度：1、起吊速度：（1）0～1.5吨：1速：9.5m/min2速：40m/min3速：80m/min（2）1.5～3吨：1速：8m/min2速：20m/min3速：40m/min（3）3～4.5吨：1速：4m/min2速：10m/min3速：20m/min综合考虑起吊重量3吨。速度为上表（2）各速使用约定：1速调运高度：6～8米（取7米）。2速调运高度：8～15米（取12米）。3速调运高度：15～预定吊装部位10米。2速调运高度：预定吊装部位10米～预定吊装部位5米1速调运高度：预定吊装部位5米～预定吊装部位。2、回转速度（大臂旋转）：0～0.7r/min（取中间值0.35转/min）3、变幅（小车行走）:22-58m/min（取中间值30m/min）三、场地布置及单吊吊装时间场地布置图详附图。QTZ7030塔吊1、起吊时间：0～50米1速时间（0～7米）：0.35分钟2速时间（7～12米）：0.17分钟3速时间（12～40米）：0.7分钟2速时间（40～45米）：0.17分钟1速时间（45～50米）：0.25分钟合计：1.64分钟。50米～110米：1速时间（0～7米）：0.7分钟2速时间（7～12米）：0.17分钟3速时间（12～100米）：2.2分钟2速时间（100～105米）：0.17分钟1速时间（105～110米）：0.25分钟合计：3.5分钟。2、回转、变幅行走时间：2.1、旋转最长时间（按照旋转120度考虑）：1分钟。2.2、小车行走最长时间（按照行走50米考虑）：1.8分钟。考虑到场地布置综合考虑。回转、变幅行走时间2.0分钟。1、2项合计起吊、回转、变幅时间：0～50米：3.64分钟50～110米：5.5分钟材料挂钩时间：2.5分钟。材料取钩时间：3.5分钟。总结：单吊时间：0～50米：9.64分钟。50～100米：11.5分钟。取平均时间10.6分钟。JPC6020塔吊1、起吊时间：0～50米1速时间（0～7米）：0.28分钟2速时间（7～1...
