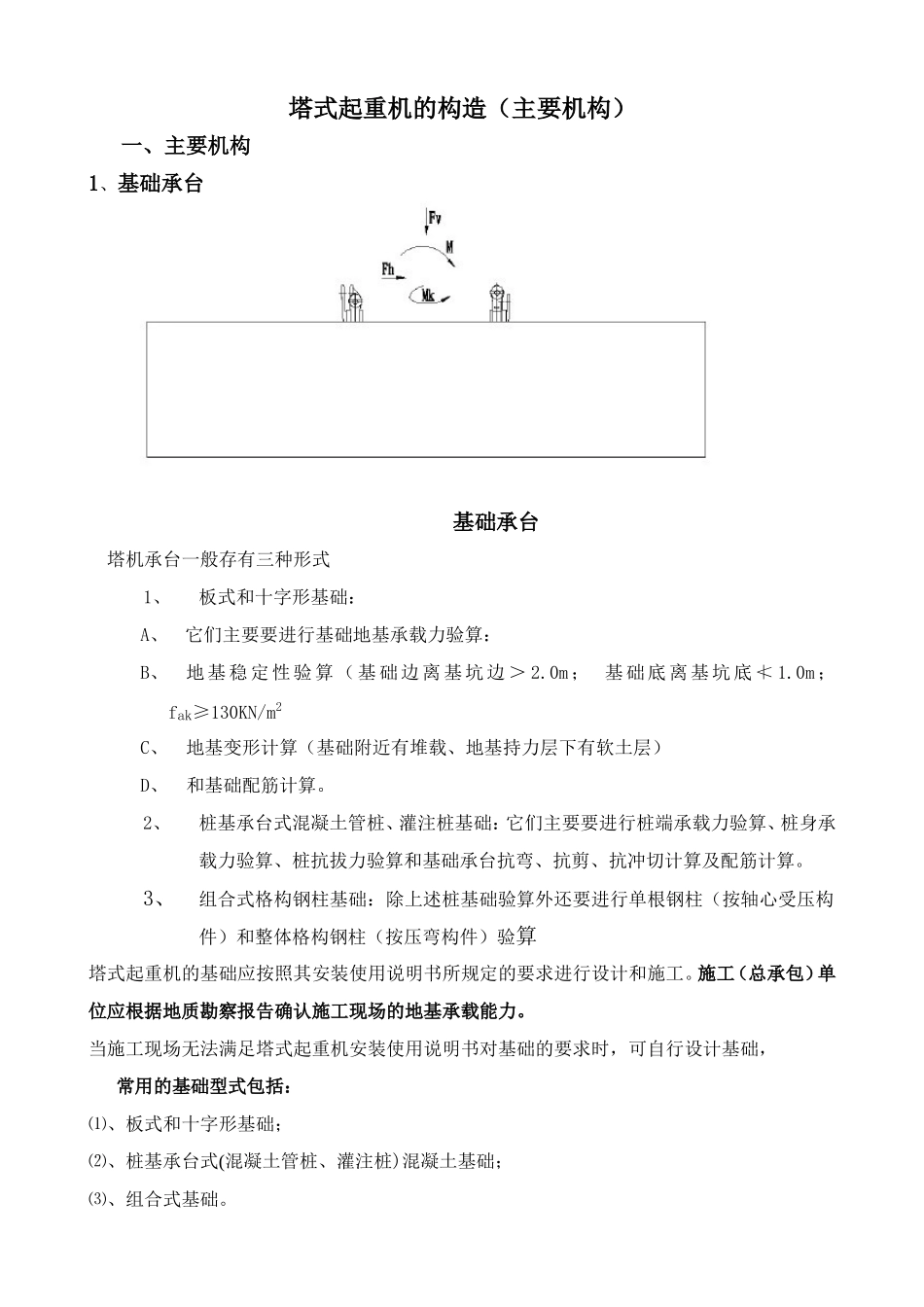

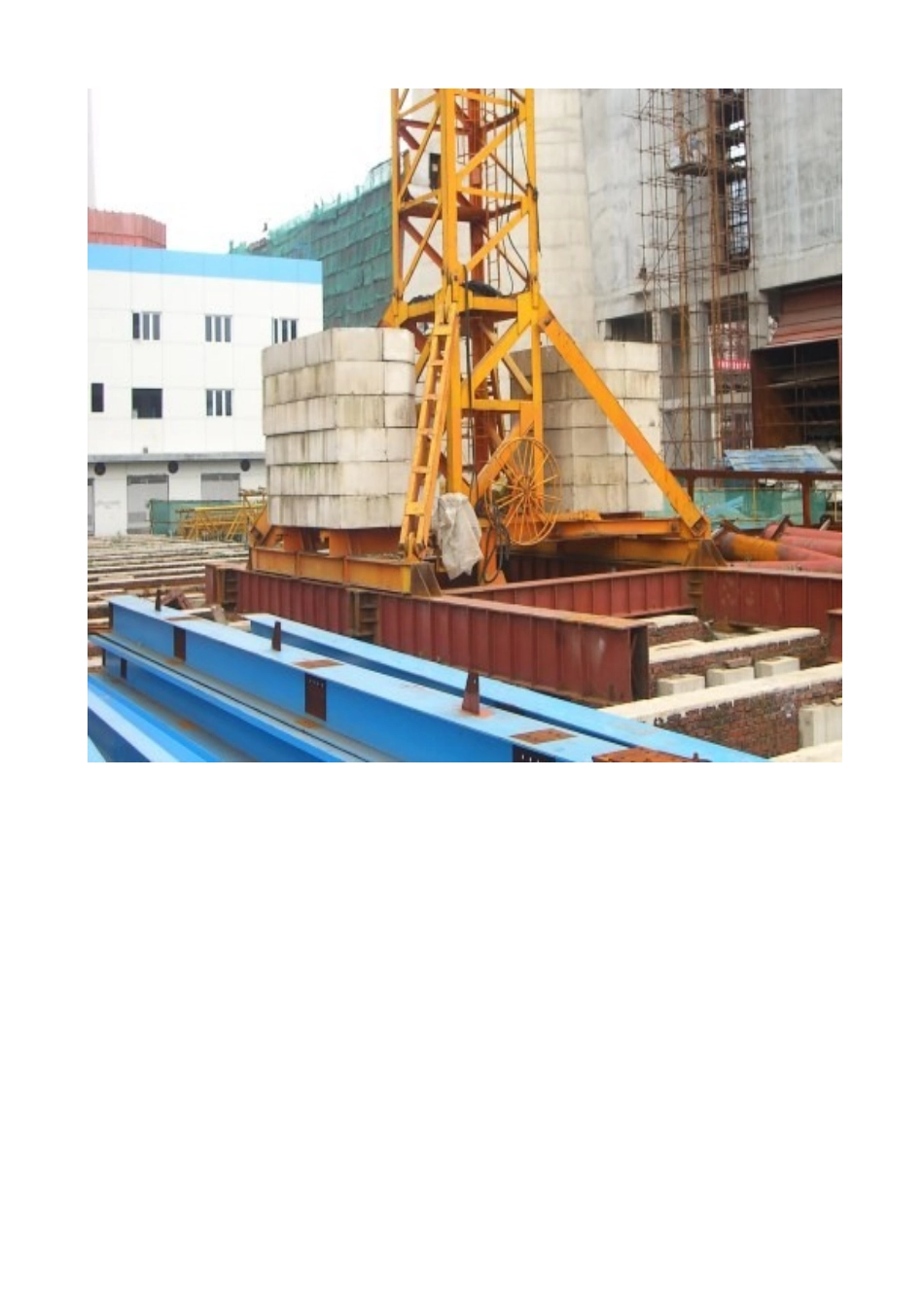

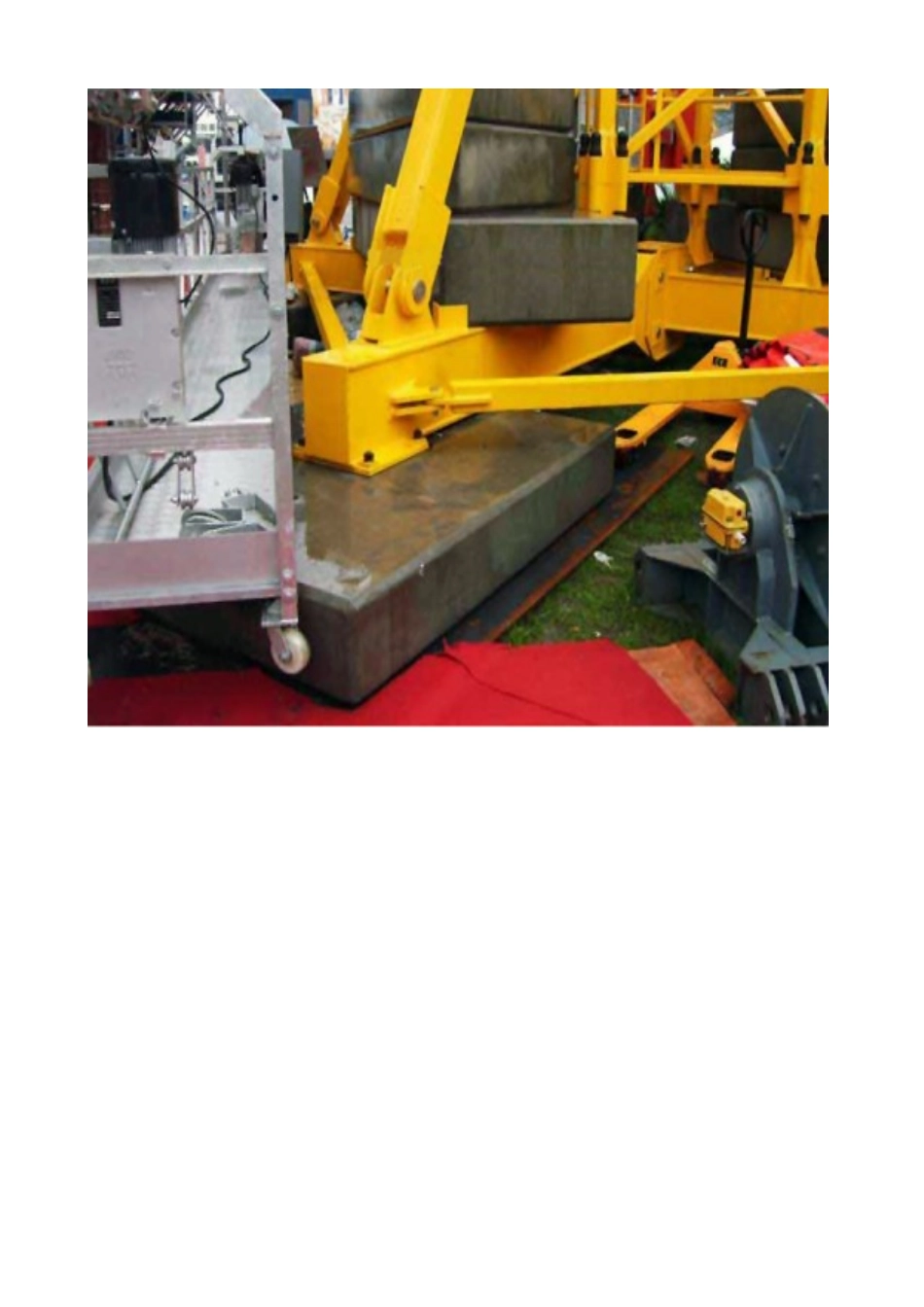

塔式起重机的构造（主要机构）一、主要机构1、基础承台基础承台塔机承台一般存有三种形式1、板式和十字形基础：A、它们主要要进行基础地基承载力验算：B、地基稳定性验算（基础边离基坑边＞2.0m；基础底离基坑底≮1.0m；fak≥130KN/m2C、地基变形计算（基础附近有堆载、地基持力层下有软土层）D、和基础配筋计算。2、桩基承台式混凝土管桩、灌注桩基础：它们主要要进行桩端承载力验算、桩身承载力验算、桩抗拔力验算和基础承台抗弯、抗剪、抗冲切计算及配筋计算。3、组合式格构钢柱基础：除上述桩基础验算外还要进行单根钢柱（按轴心受压构件）和整体格构钢柱（按压弯构件）验算塔式起重机的基础应按照其安装使用说明书所规定的要求进行设计和施工。施工（总承包）单位应根据地质勘察报告确认施工现场的地基承载能力。当施工现场无法满足塔式起重机安装使用说明书对基础的要求时，可自行设计基础，常用的基础型式包括：⑴、板式和十字形基础；⑵、桩基承台式(混凝土管桩、灌注桩)混凝土基础；⑶、组合式基础。㈠、板式基础设计计算应符合下列规定：⑴、应进行抗倾覆稳定性和地基承载力验算（图1）：MkFvkFkGk图1塔机承载力图⑵、整体抗倾覆稳定性应按下式计算：1、矩形基础地基承载力计算应符合下列公式要求：1）、当轴心荷载作用时2）、当偏心荷载作用时,除符合上式要求外，还应符合下式要求：2、矩形基础底面的压力可按下列公式计算：1）、当轴心荷载作用时2）、当偏心荷载作用时应符合下式要求3）、当偏心矩时3、偏心矩应按下式计算，并符合要求[pB]—地面许用压应力，由实地勘探和基础处理情况确定，一般取[pB]=2×105～3×105Pa⑷、基础底板的配筋，应按抗弯计算确定；计算公式与配筋构造参见现行国家标准《混凝土结构设计规范》GB50010的相关规定。㈡、桩基承台式混凝土基础的设计计算应符合下列规定：⑴、应对桩基单桩竖向抗压和抗拔承载力、桩身混凝土强度，承台的抗弯、抗剪、抗冲切按现行国家标准《建筑桩基技术规范》JGJ94的规定进行验算（图3.2.4）：图3塔式起重机方形承台桩基础1——桩基础；2——桩基承台；3——塔式起重机塔身桩基单桩竖向承载力计算应符合下式：式中：Qk——荷载效应标准组合下，基桩的平均竖向力；Qkmax——荷载效应标准组合下，桩顶最大竖向力；Ra——单桩竖向承载力特征值；⑵、桩基单桩的抗拔极限承载力与桩身混凝土强度应按现行行业标准《建筑桩基技术规范》JGJ94的相关规定进行计算。⑶、承台的抗弯、抗剪、抗冲切计算应按现行行业标准《建筑桩基技术规范》JGJ94的相关规定进行。⑷、当桩端持力层下有软弱下卧层时，还应对下卧层地基强度进行验算。⑸、桩中心距不宜小于桩身直径的3倍。图4塔式起重机组合式基础的钢格构柱示意图1——小格构柱；2——大格构柱㈢、组合式基础的设计计算应符合下列规定：1其承台与桩基设计计算应按本规程第③、④条的规定。2大格构柱、小格构柱（图4）及单肢与缀件均应按现行国家标准《钢结构设计规范》GB50017的规定进行强度与稳定性验算。3大格构柱应按压弯构件、小格构柱应按轴心受压构件进行计算。条文说明：在上述计算公式中，在计算地基承载力时采用的是荷载标准组合；而在板式基础设计与桩基承台的抗弯、抗剪、抗冲切计算时，采用的是荷载基本组合。荷载组合系数取值按现行国家标准《建筑结构荷载规范》GB50009的相关规定。具体计算可以参考《混凝土基础工程技术规程》JGJ/T187-20092、过渡节和底座⑴、过渡节是由主弦杆、水平腹杆、斜腹杆等组焊而成的空间桁架结构⑵、底座一般有：大底架式、小底架式、十字底架式、预埋底架式和预埋支腿式它作为塔机标准节以上机构与混凝土承台连接的中间构件。是承受塔机垂直载荷和倾覆力矩的最大值点。十字底架座、过渡节及基础3、塔身（标准节）塔身由若干个标准节组成，根据施工建筑物的高度确定塔机的安装高度，然后再确定标准节的数量，来组成塔机总成。标准节标准节一般有整体桁架式和片拼装式两种，根据新国标GB/T5031-2008中第5.6.11条中规定：“爬升装置防脱功能”塔机的标准节撘步增加了防脱装置。根据新国标GB/T5031-2008中第8.4条中规定：“塔机的标准节...
