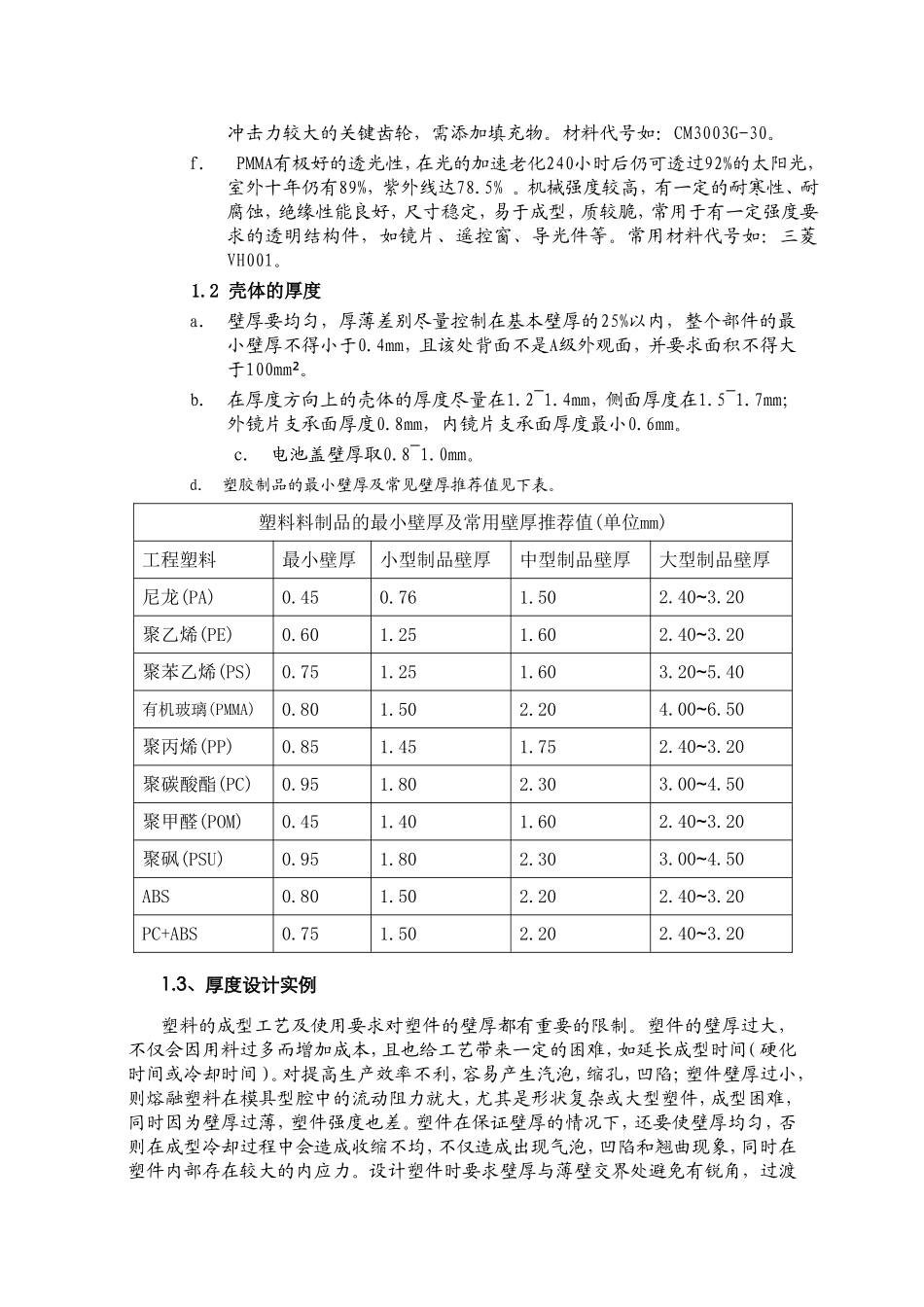

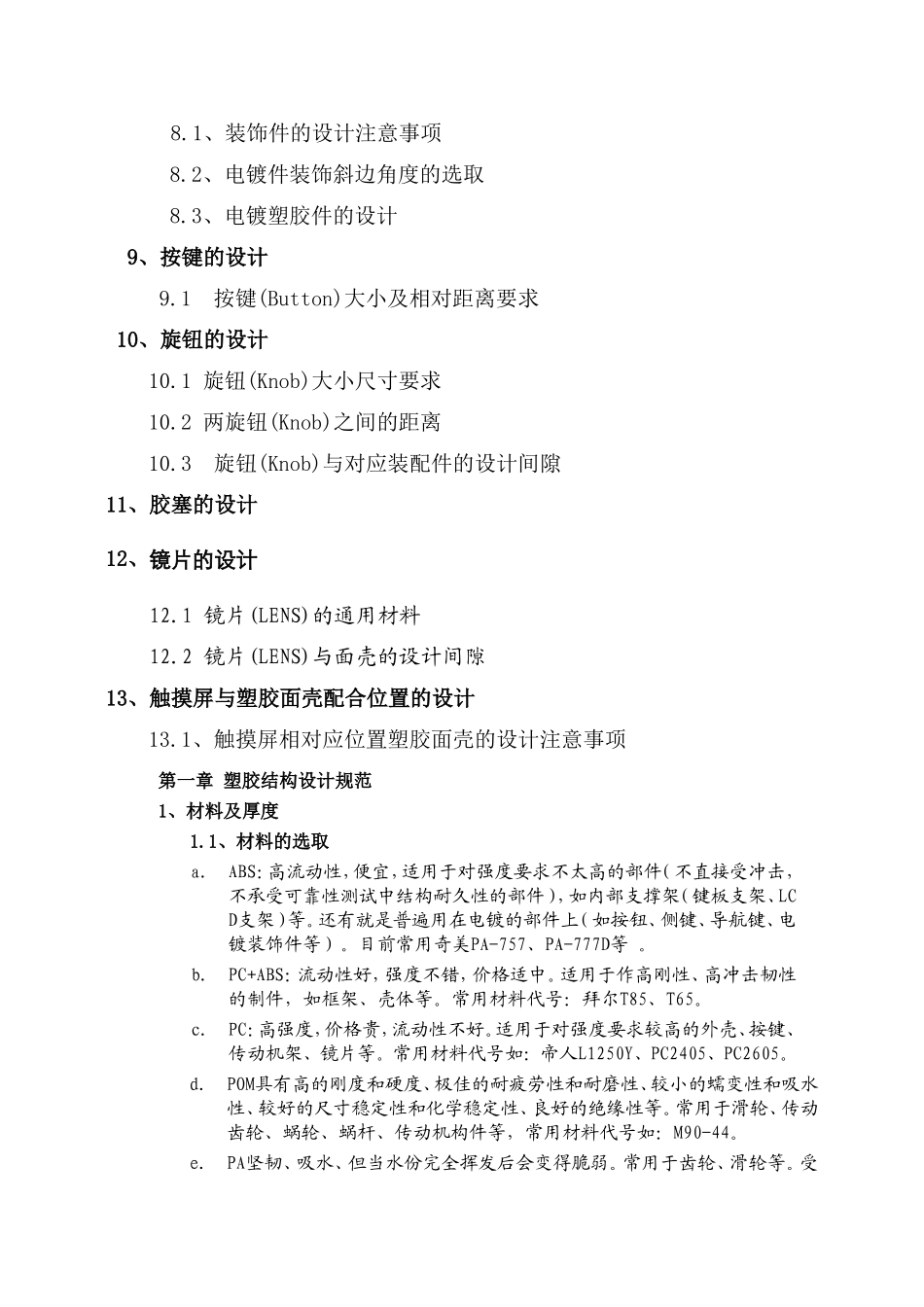

塑胶产品结构设计小常识目录:第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计8、装饰件的设计8.1、装饰件的设计注意事项8.2、电镀件装饰斜边角度的选取8.3、电镀塑胶件的设计9、按键的设计9.1按键(Button)大小及相对距离要求10、旋钮的设计10.1旋钮(Knob)大小尺寸要求10.2两旋钮(Knob)之间的距离10.3旋钮(Knob)与对应装配件的设计间隙11、胶塞的设计12、镜片的设计12.1镜片(LENS)的通用材料12.2镜片(LENS)与面壳的设计间隙13、触摸屏与塑胶面壳配合位置的设计13.1、触摸屏相对应位置塑胶面壳的设计注意事项第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a.ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。目前常用奇美PA-757、PA-777D等。b.PC+ABS：流动性好，强度不错，价格适中。适用于作高刚性、高冲击韧性的制件，如框架、壳体等。常用材料代号：拜尔T85、T65。c.PC：高强度，价格贵，流动性不好。适用于对强度要求较高的外壳、按键、传动机架、镜片等。常用材料代号如：帝人L1250Y、PC2405、PC2605。d.POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。e.PA坚韧、吸水、但当水份完全挥发后会变得脆弱。常用于齿轮、滑轮等。受冲击力较大的关键齿轮，需添加填充物。材料代号如：CM3003G-30。f.PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。常用材料代号如：三菱VH001。1.2壳体的厚度a.壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。b.在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。c.电池盖壁厚取0.8~1.0mm。d.塑胶制品的最小壁厚及常见壁厚推荐值见下表。塑料料制品的最小壁厚及常用壁厚推荐值(单位mm)工程塑料最小壁厚小型制品壁厚中型制品壁厚大型制品壁厚尼龙(PA)0.450.761.502.40~3.20聚乙烯(PE)0.601.251.602.40~3.20聚苯乙烯(PS)0.751.251.603.20~5.40有机玻璃(PMMA)0.801.502.204.00~6.50聚丙烯(PP)0.851.451.752.40~3.20聚碳酸酯(PC)0.951.802.303.00~4.50聚甲醛(POM)0.451.401.602.40~3.20聚砜(PSU)0.951.802.303.00~4.50ABS0.801.502.202.40~3.20PC+ABS0.751.502.202.40~3.201.3、厚度设计实例塑料的成型工艺及使用要求对塑件的壁厚都有重要的限制。塑件的壁厚过大，不仅会因用料过多而增加成本，且也给工艺带来一定的困难，如延长成型时间（硬化时间或冷却时间）。对提高生产效率不利，容易产生汽泡，缩孔，凹陷；塑件壁厚过小，则熔融塑料在模具型腔中的流动阻力就大，尤其是形状复杂或大型塑件，成型困难，同时因为壁厚过薄，塑件强度也差。塑件在保证壁厚的情况下，还要使壁厚均匀，否则在成型冷却过程中会造成收缩不均，不仅造成出现气泡，凹陷和翘曲现象，同时在塑件内部存在较大的内应力。设计塑件时要求壁厚与薄壁交界处避免有锐角，过渡要缓和，厚度应沿着塑料流动的方向逐渐减小。2脱模斜度2.1脱模斜度的要点脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型...
