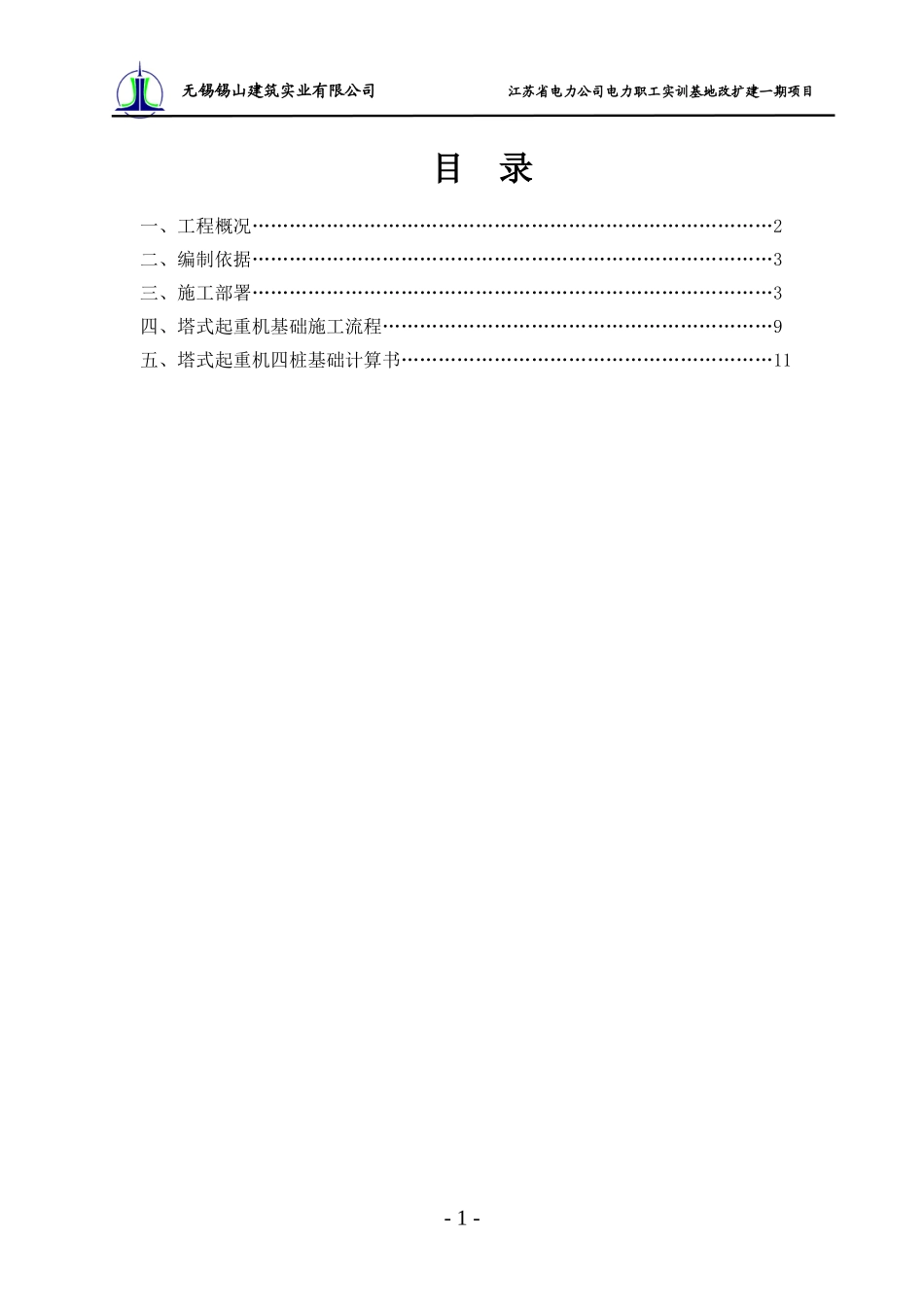

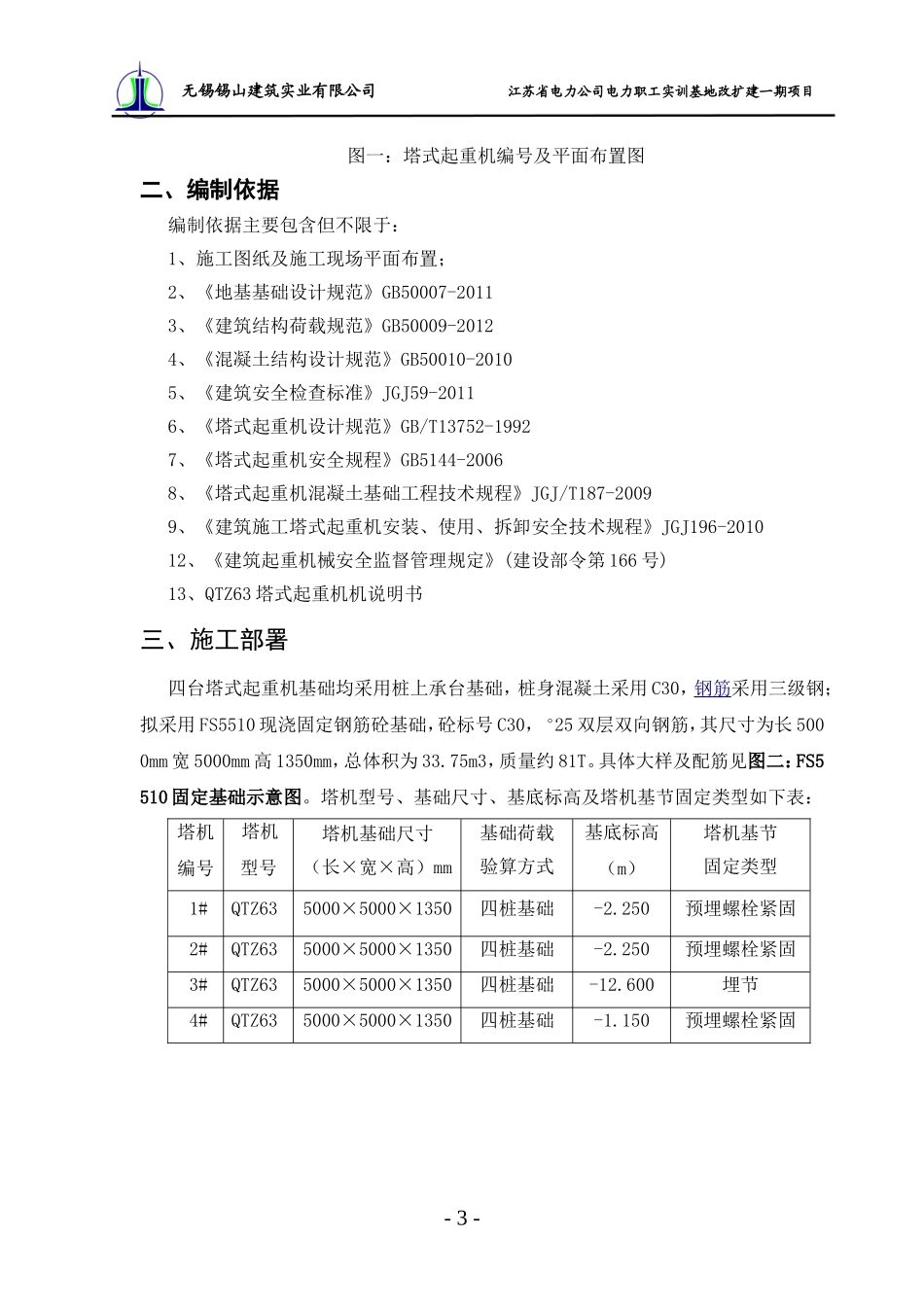

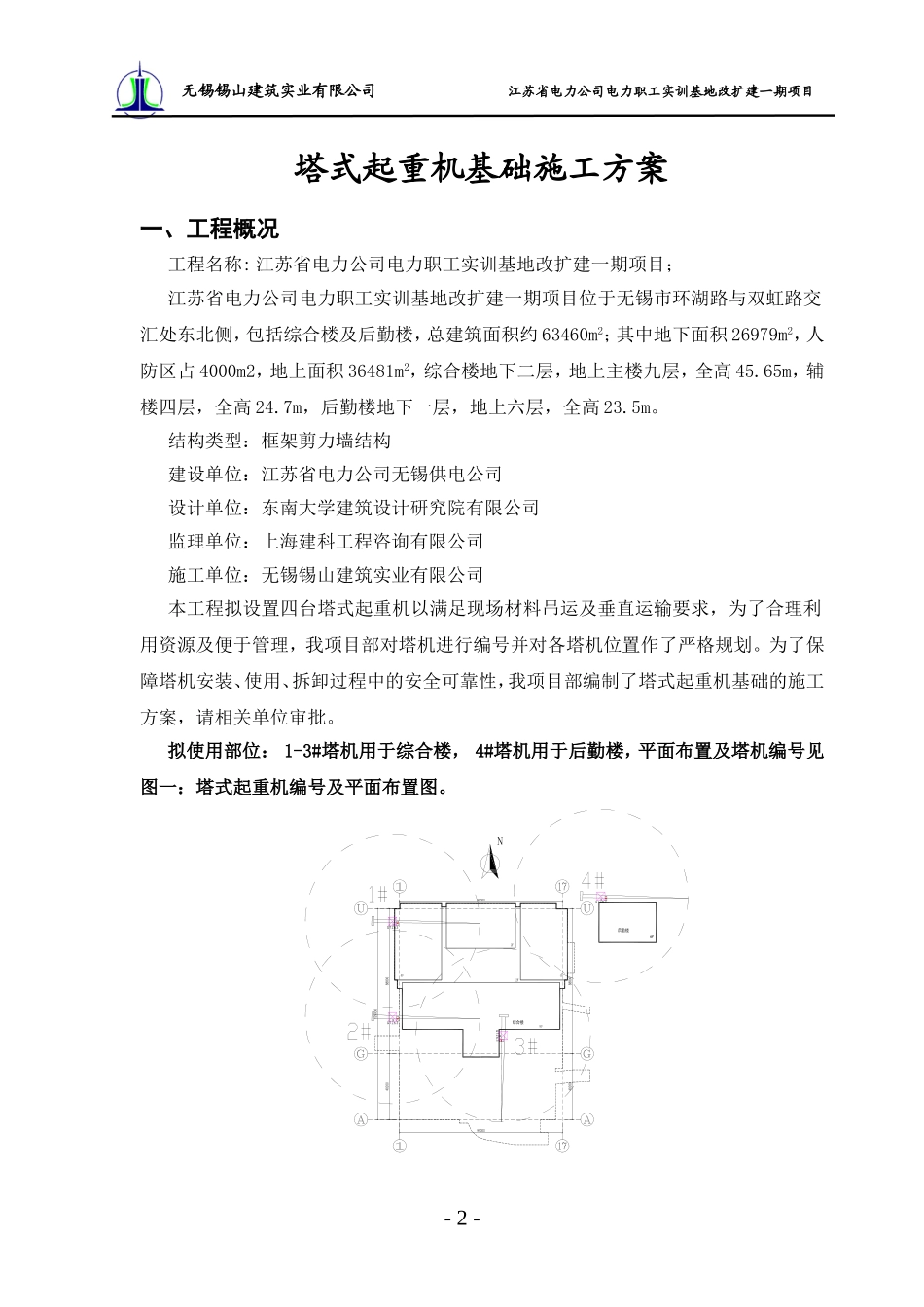

无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目目录一、工程概况…………………………………………………………………………2二、编制依据…………………………………………………………………………3三、施工部署…………………………………………………………………………3四、塔式起重机基础施工流程………………………………………………………9五、塔式起重机四桩基础计算书……………………………………………………11-1-无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目塔式起重机基础施工方案一、工程概况工程名称:江苏省电力公司电力职工实训基地改扩建一期项目；江苏省电力公司电力职工实训基地改扩建一期项目位于无锡市环湖路与双虹路交汇处东北侧，包括综合楼及后勤楼，总建筑面积约63460m2；其中地下面积26979m2，人防区占4000m2，地上面积36481m2，综合楼地下二层，地上主楼九层，全高45.65m，辅楼四层，全高24.7m，后勤楼地下一层，地上六层，全高23.5m。结构类型：框架剪力墙结构建设单位：江苏省电力公司无锡供电公司设计单位：东南大学建筑设计研究院有限公司监理单位：上海建科工程咨询有限公司施工单位：无锡锡山建筑实业有限公司本工程拟设置四台塔式起重机以满足现场材料吊运及垂直运输要求，为了合理利用资源及便于管理，我项目部对塔机进行编号并对各塔机位置作了严格规划。为了保障塔机安装、使用、拆卸过程中的安全可靠性，我项目部编制了塔式起重机基础的施工方案，请相关单位审批。拟使用部位：1-3#塔机用于综合楼，4#塔机用于后勤楼，平面布置及塔机编号见图一：塔式起重机编号及平面布置图。N-2-无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目图一：塔式起重机编号及平面布置图二、编制依据编制依据主要包含但不限于：1、施工图纸及施工现场平面布置；2、《地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《建筑安全检查标准》JGJ59-20116、《塔式起重机设计规范》GB/T13752-19927、《塔式起重机安全规程》GB5144-20068、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20099、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-201012、《建筑起重机械安全监督管理规定》(建设部令第166号)13、QTZ63塔式起重机机说明书三、施工部署四台塔式起重机基础均采用桩上承台基础，桩身混凝土采用C30，钢筋采用三级钢；拟采用FS5510现浇固定钢筋砼基础，砼标号C30，25双层双向钢筋，其尺寸为长5000mm宽5000mm高1350mm，总体积为33.75m3，质量约81T。具体大样及配筋见图二：FS5510固定基础示意图。塔机型号、基础尺寸、基底标高及塔机基节固定类型如下表：塔机编号塔机型号塔机基础尺寸（长×宽×高）mm基础荷载验算方式基底标高（m）塔机基节固定类型1#QTZ635000×5000×1350四桩基础-2.250预埋螺栓紧固2#QTZ635000×5000×1350四桩基础-2.250预埋螺栓紧固3#QTZ635000×5000×1350四桩基础-12.600埋节4#QTZ635000×5000×1350四桩基础-1.150预埋螺栓紧固-3-无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目-4-无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目图二：FS5510固定基础示意图根据现场的施工条件，我单位拟使1#、2#、4#塔吊承台基础近建筑物一侧设于围护桩上，并于另一侧补两根桩；3#塔吊位于拟建建筑物内，承台基础补设四根桩；补桩采用钻孔灌注桩，成桩直径700mm，承台以下桩长15m，补桩大样及配筋见图三：补桩大样图。图三：补桩大样图-5-无锡锡山建筑实业有限公司江苏省电力公司电力职工实训基地改扩建一期项目注：1、补桩采用钻孔灌注桩，桩身砼强度等级为水下C30；2、1#、2#塔吊基底标高为-2.250m，4#塔吊基底标高为-1.150m，3#塔吊基底标高为-12.600m。1#塔机基础平面位置见图四：1#塔式起重机基础平面定位图，2#塔机基础平面位置见图五：2#塔式起重机基础平面定位图，3#塔机基础平面位置见图六：3#塔式起重机基础平面定位图，4#塔机基础平...
