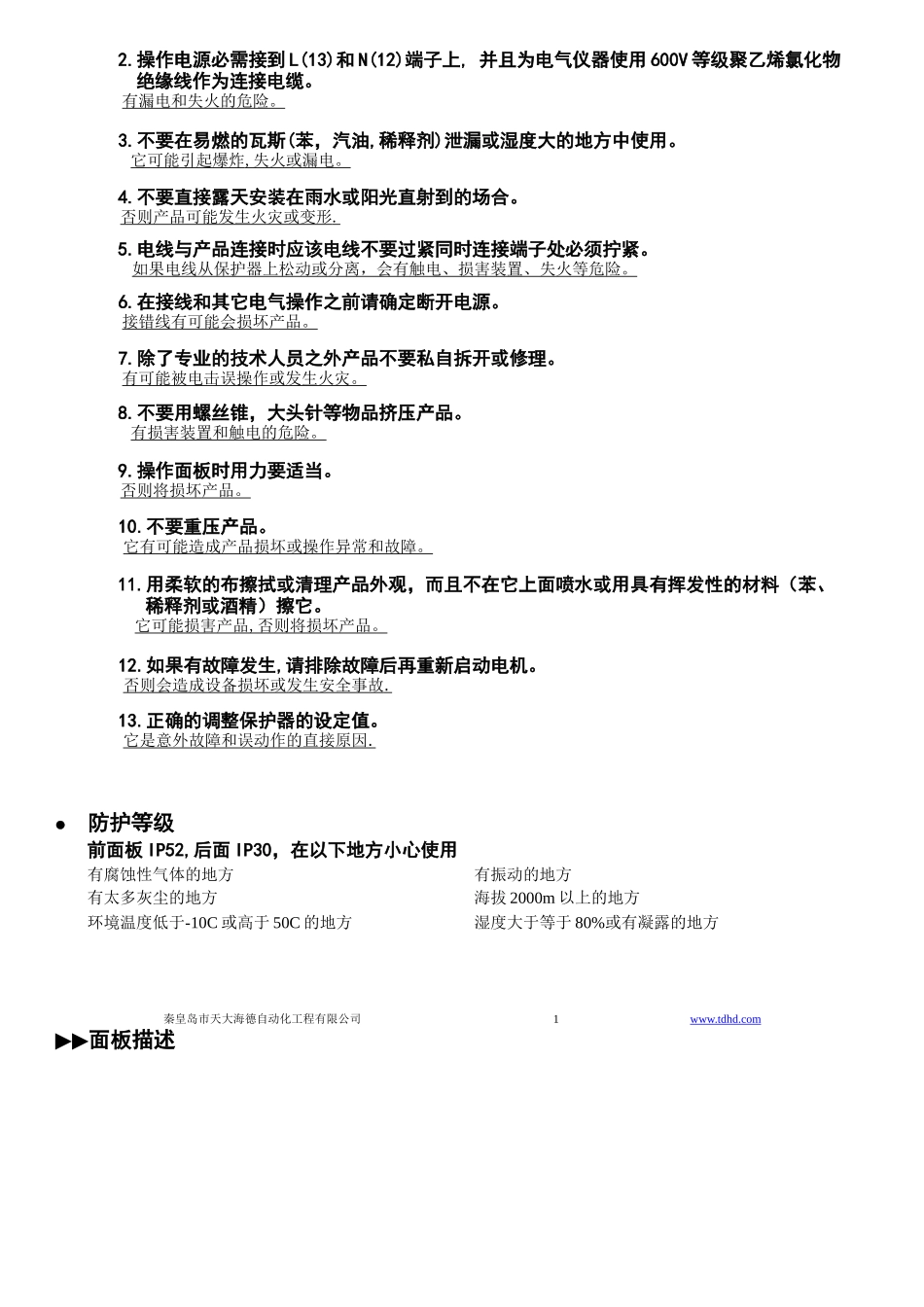

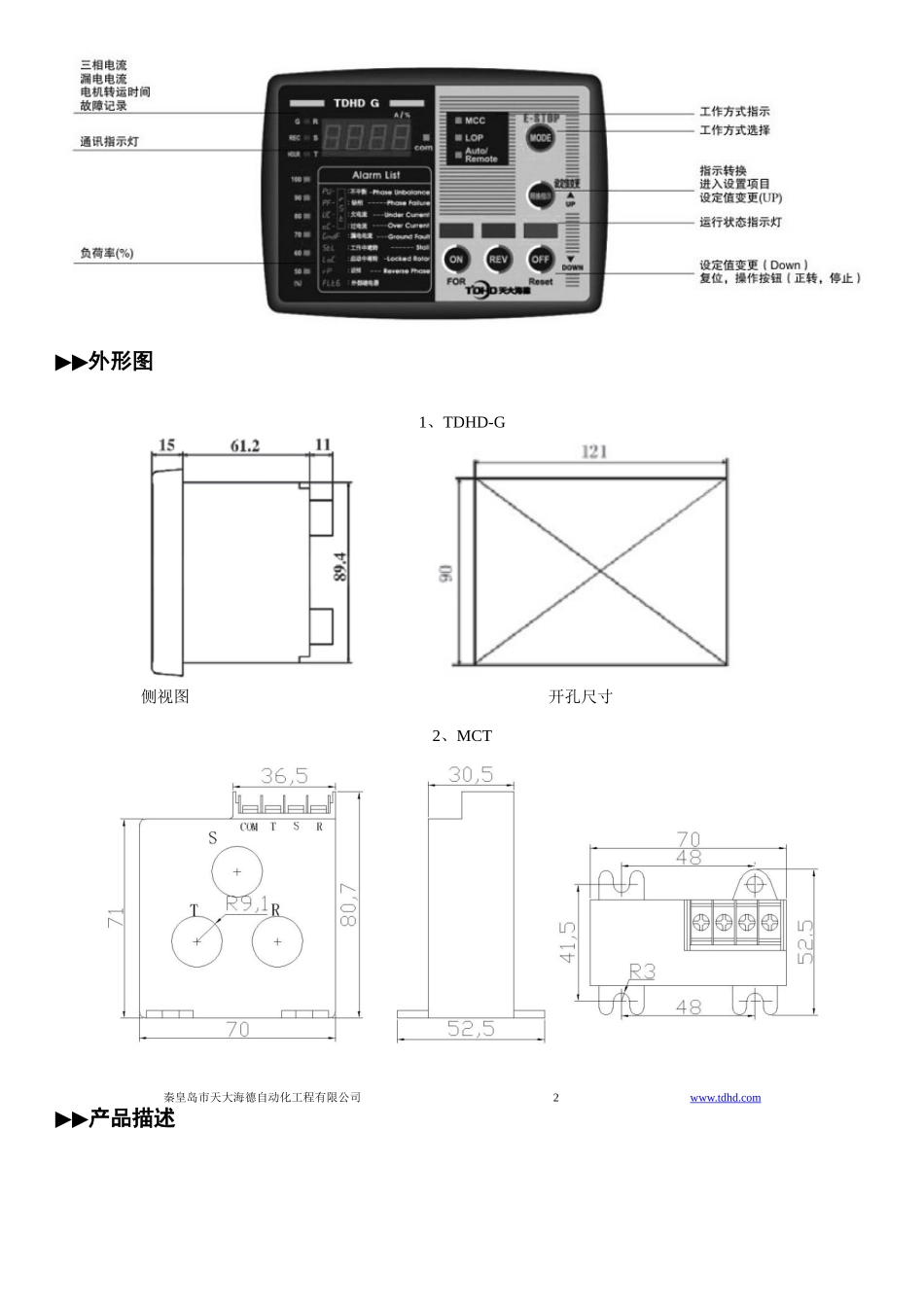

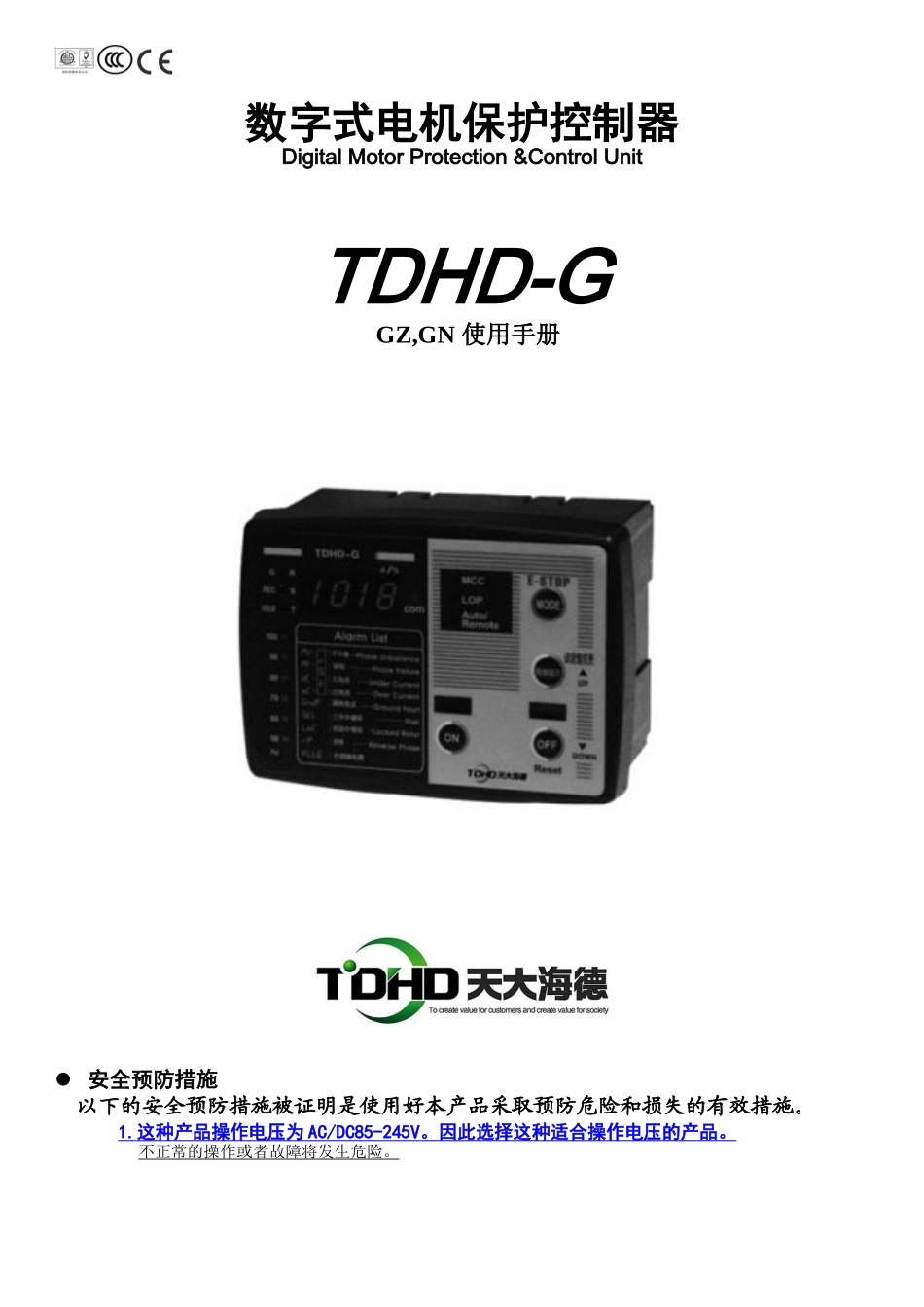

数字式电机保护控制器DigitalMotorProtection&ControlUnitTDHD-GGZ,GN使用手册安全预防措施以下的安全预防措施被证明是使用好本产品采取预防危险和损失的有效措施。1.这种产品操作电压为AC/DC85-245V。因此选择这种适合操作电压的产品。不正常的操作或者故障将发生危险。2.操作电源必需接到L(13)和N(12)端子上,并且为电气仪器使用600V等级聚乙烯氯化物绝缘线作为连接电缆。有漏电和失火的危险。3.不要在易燃的瓦斯(苯，汽油,稀释剂)泄漏或湿度大的地方中使用。它可能引起爆炸,失火或漏电。4.不要直接露天安装在雨水或阳光直射到的场合。否则产品可能发生火灾或变形.5.电线与产品连接时应该电线不要过紧同时连接端子处必须拧紧。如果电线从保护器上松动或分离，会有触电、损害装置、失火等危险。6.在接线和其它电气操作之前请确定断开电源。接错线有可能会损坏产品。7.除了专业的技术人员之外产品不要私自拆开或修理。有可能被电击误操作或发生火灾。8.不要用螺丝锥，大头针等物品挤压产品。有损害装置和触电的危险。9.操作面板时用力要适当。否则将损坏产品。10.不要重压产品。它有可能造成产品损坏或操作异常和故障。11.用柔软的布擦拭或清理产品外观，而且不在它上面喷水或用具有挥发性的材料（苯、稀释剂或酒精）擦它。它可能损害产品,否则将损坏产品。12.如果有故障发生,请排除故障后再重新启动电机。否则会造成设备损坏或发生安全事故.13.正确的调整保护器的设定值。它是意外故障和误动作的直接原因.防护等级前面板IP52,后面IP30，在以下地方小心使用有腐蚀性气体的地方有振动的地方有太多灰尘的地方海拔2000m以上的地方环境温度低于-10C或高于50C的地方湿度大于等于80%或有凝露的地方秦皇岛市天大海德自动化工程有限公司1www.tdhd.com▶▶面板描述▶▶外形图1、TDHD-G侧视图开孔尺寸2、MCT秦皇岛市天大海德自动化工程有限公司2www.tdhd.com▶▶产品描述过电流特性缺相、不平衡特秦皇岛市天大海德自动化工程有限公司3www.tdhd.com欠电流特性启动堵转、运行堵转特性逆相特性接地特性▶▶反时限曲线和定时限曲线秦皇岛市天大海德自动化工程有限公司4www.tdhd.com▶▶设置方式设置操作方法操作功能指示窗UP按3秒进入指示设置选择状态指示设置项目DOWN或UP上下移动用上下按钮寻找设置项目指示设置项目移动MODE按下指示被选择的项目值或tst:实现继电器TRIP动作，r-H:施行工作时间起始化指示设定值或复位至工作状态DOWN或UP上下变换设定值变更指示变更值MODE按下设定值选择完成指示设置项目UP按3秒从设置状态退出指示测量值（正常工作）▶▶接线端子布置图▶▶报警指示▶▶接线端子功能表端子名称功能端子名称功能1CT-CMMCT的公共端/ZCT的L线12N零线2CT-T接MCTT13L火线3CT-S接MCTS14ROUT反向/电抗器/星接接触器4CT-R接MCTR15FOUT直接启动5ZK接ZCTK端16DOUT角接接触器6RTX1RS485RTX117ATCOM公共端7RTX2RS485RTX218TRIP故障输出8TRIP-IN外部故障信号19POUT预定义输出端子9预留20R-IN反向输入信号10RES-IN外部复位信号21F-IN正反向输入信号11预留22L-INLOP方式选择秦皇岛市天大海德自动化工程有限公司5www.tdhd.com▶▶参数设置故障代码说明oC过电流PF缺相PU不平衡UC欠电流GndF漏电电流StL运行中堵转LoC启动中堵转rP逆相FLt6外部故障EstP紧急停止秦皇岛市天大海德自动化工程有限公司6www.tdhd.com▶▶报警显示启动状态：窗口以0.5秒为周期闪动报警发生：窗口以0.15秒为周期显示报警点和类型报警记录：报警类型，报警点，显示报警电流是额定电流的百分比（过电流，运行中堵转，启动中堵转，欠电流）在最大相电流和最小相电流之间显示不平衡比率（缺相﹑相不平衡）秦皇岛市天大海德自动化工程有限公司7www.tdhd.com▶▶接线图TDHD–G系列直接启动接线图秦皇岛市天大海德自动化工程有限公司8www.tdhd.com▶▶接线图TDHD–G系列自藕降压启动接线图秦皇岛市天大海德自动化工程有限公司9www.tdhd.com▶▶接线图TDHD–G系列正反转启动接线图秦皇岛市天大海德自动化工程有限公司10www.tdhd.com▶▶接线图TDHD–G系列星三角启动接线图秦皇岛市天大海德自动化工程有限公司11www.tdhd.com▶▶M...
